Visual Paradigm使用技巧：使用项目引用中的镜像（Mirror）

什么是镜像？

引用模型元素的视图是只读的，你无法添加任何图形。这对于当你在重用项目中的某个文件包，并希望在这个文件包中添加额外的图形时是一个很大的问题。

为了克服这个问题，你可以创建一个容器类型（container-typed）被引用的模型元素的镜像。通过镜像，本地的引用元素通过保持对项目的镜像复制与引用项目中的元素遥相呼应。 复制的镜像可通过当前项目中模型元素列表的Model Explorer进行访问，但是不能够进行编辑。

创建镜像

在这里，首先你将学习到如何创建两个项目之间的项目引用。然后会学习到如何创建一个镜像并了解到这个镜像的模型元素能够做些什么事情。

1. 在官网上下载Shapes.vpp。

2. 打开一个新的项目。

3. 从工具栏中选择Project > Referenced Project...

4. 在Manage Referenced Projects窗口，点击Add，然后选择下载的项目文件Shapes.vpp。

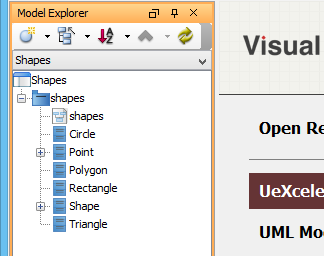

5. 点击Close. 你可以看见Model Explorer 出现在屏幕的左手边。这里包含了关于Shapes.vpp的模型元素列表。

6. 创建类图。从工具栏中选择Diagram > New。

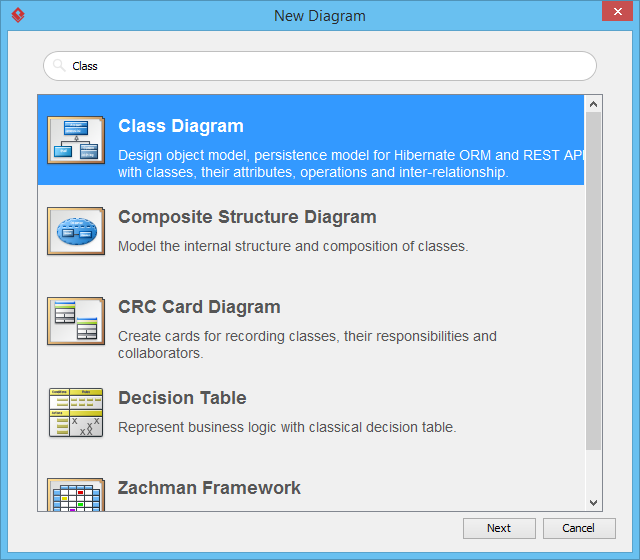

7. 在 New Diagram 窗口，选择Class Diagram，然后选择  Next。

8. 在本教程中，图表名称不是重要的事情，所以保持不变，点击 OK。

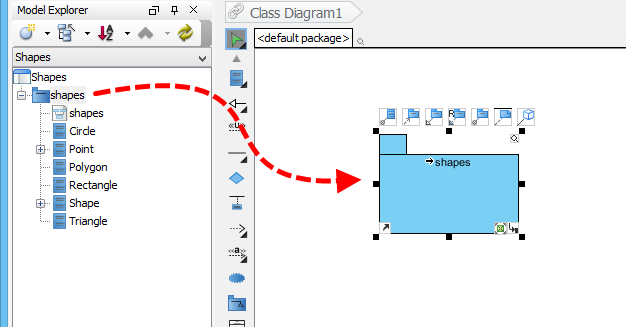

9. 让我们尝试从引用的项目中重用文件包，并看看如果我们要编辑它会发生什么事情。在Model Explorer 中将shapes 文件包拖放到图表里。

10. 这是如何从引用项目中正常的重用模型元素。现在，我们试着在文件包里创建一个类。

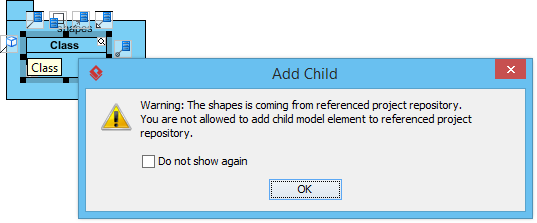

你可以看到下图的警告，提示你无法在文件包里添加东西。

11. 点击OK关闭警告。

12. 删除创建的类。

13. 为了在文件包中创建添加一些东西，你需要把它转换为镜像。鼠标右键文件包的图形，然后从下拉菜单中选择Convert to Mirror 。

14. 再次尝试在把文件包创建一个类。这个时候，不再弹出警告。

通过将引用元素转换为镜像，你可以在里面添加元素。但是需要说明的是，你不能执行其他编辑动作，如重命名或者更改它的任何属性。
