Visual Paradigm教程[UML]：如何使用刻板印象（Stereotype）和标记值（Tagged Value）？（下）

将构造型应用于模型元素

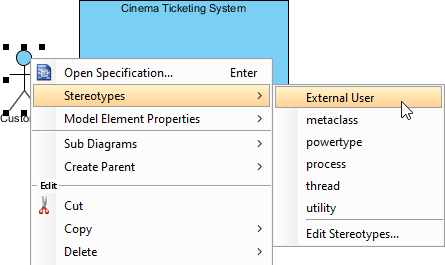

   接下来，我们将构造型 应用 于模型元素。右键单击Customer，然后从弹出菜单中选择Stereotypes> External User。

   从图形上看，演员Customer现在将在其名称上方显示文本<< External User >>。

设置标记值的步骤

   现在，我们将看一下在将构造型（外部用户）应用于模型元素（Customer）之后如何设置标记值。

1. 右键单击Customer并从弹出菜单中选择Stereotypes> Edit Stereotypes ....
2.
3.
4. 单击“OK”接受更改并关闭窗口。

创建另一个刻板印象

   按照前面的步骤从Cinema Manager（actor）创建一个构造型，并将其命名为Internal User。至于标签定义，（而不是名为“登录用户”的布尔标签）让我们添加一个整数 类  型来存储访问级别。

   然后将内部用户（构造型）应用于Cinema Manager（actor）。只需右键单击Cinema Manager，然后从弹出菜单中选择Stereotypes> Internal User。

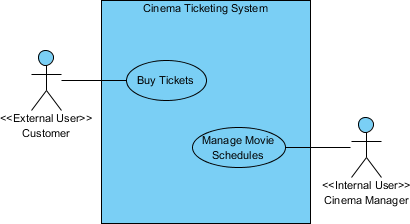

   现在，文本<< 内部用户 >>应出现在演员姓名Cinema Manager上方。
