Visual Paradigm教程[UML]：如何在UML中绘制状态机图？

状态机图（或起始图，也称为状态 转换 图的状态图）是一种行为，它指定实体（或对象）在其生命周期内响应事件时访问的状态序列，以及它对这些事件的响应。

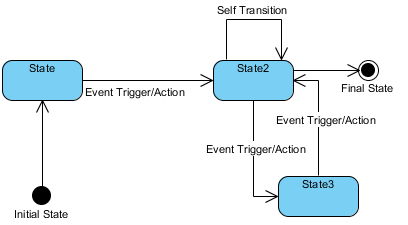

清晰的状态图

关键概念

State/状态

状态是对象生命期间的条件，在此期间它满足某些条件，执行某些活动或等待某些外部 事件

Event/事件

事件是重要事件的 规范 。 对于状态机制，事件是可以触发状态转换的刺激的发生。

Transition/过渡

转换是两个状态之间的关系，指示当满足指定的一组事件和条件时，处于第一状态的对象将执行某些动作并进入第二状态。

Action

Action是可执行的，原子的（参考状态机）计算。Action可以包括操作，创建或销毁其他对象，或者将信号发送到其他对象（事件）。

创建状态机图

1. 从工具栏中选择Diagram > New。
2. 在New Diagram窗口中，选择State Machine Diagram，然后单击Next。 您可以使用上面的搜索栏来过滤结果。
3. 为该图命名，然后单击“OK”。 在本教程中，我们将命名图State Machine Diagram Tutorial。
4. 您现在将看到一个具有初始伪状态的空图。
5. 要创建新状态，请单击初始状态，然后将资源按钮拖动到所需位置并释放。 释放按钮时，从弹出窗口中选择Transition - > State。 创建状态后，您可以更改状态名称。
6. 对更多状态重复步骤5。
7. 您可能会看到转换未命名。 您可以通过双击转换来命名转换。 此示例将命名Available和Locked to Lock之间的转换。
8. 创建所有状态后，您可能需要设置更多转换。 您可以通过选择Transition，单击并按住开始状态，然后拖动到目标状态（在此示例中为Available）并释放来执行此操作。 不要忘记命名过渡。
9. 完成图表后，您需要看到这样的图表：
