Visual Paradigm教程[UML]：如何在用例图中合并Actor（角色）？

   有时我们会意外地制作 重复的  主模型元素。例如，是有一个名为manager的actor。但无意中我们最终得到了两个同名的人。也许您可能已经从用例图中创建了一个，而在另一个用例图中创建了另一个。

   本教程将向您展示如何解决这个问题，我们可以将复制合并到一个现有的主actor中。

背景资料

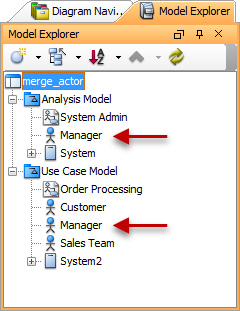

   我们假设我们将开始一个包含2个用例图，系统管理和订单处理的 项目  文件。在他们之间，有两个Actors都命名为Manager。我们将合并一个到另一个删除重复。

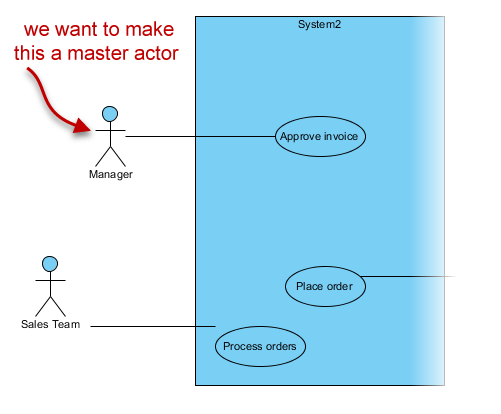

   更具体地说，希望将actor（在Order Processing图中）保持为主模型元素，并使另一个（在System Admin 图中）成为该模型的副本。

合并Actor的步骤

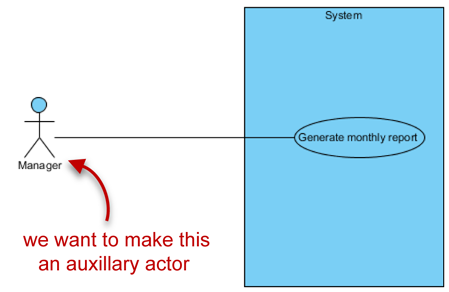

1. 我们将从我们想要制作辅助Actor的Actor开始。在System Admin用例图中，右键单击名为Manager的actor，然后选择Related Elements> Merge to Model Element ...
2. 在打开的对话框中，我们将选择要合并到当前所选actor（将成为辅助模型元素）的actor（将成为主模型元素）。 提示：如果目标列表很长，您可能需要应用过滤器以缩短目标列表。
3. 选择主模型元素。单击“Merge”。
4. 出现提示时，单击“Yes”以确认合并。然后你就完成了。

合并后你会看到什么？

   在合并之后，您可能需要注意一些事项。他们是：

1. 如果将鼠标放在上面或选择辅助模型元素，您将看到字母' a ' 。
2. 如果将鼠标放在上面或选择主模型元素，您将看到字母“M” 。
3. 如果您转到Model Explorer，您将看到合并后删除了重复的actor“Manager”。

当你是辅助模型元素时，它意味着什么？

   如果更改辅助模型元素的名称（例如，从“Manager”更改为“Sales Manager”），则实际上也会更新主模型元素，反之亦然。

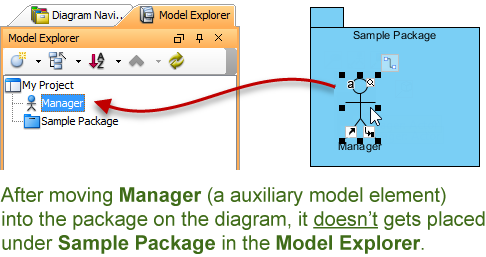

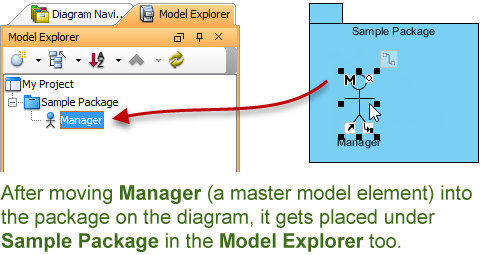

   主模型元素 控制 放置。例如，如果将主模型元素（例如actor）拖动到图表上的包中，您将在包下的Model Explorer中看到它。但是，如果将辅助对象拖动到包中，则不会将模型元素放在包下。
