MATLAB之Simulink基础：建模与仿真入门教程

##MATLAB之Simulink基础

   通过前面的学习，我们掌握了MATLAB脚本和GUI的基本操作和分析方法，今天我们再讲另一种MATLAB中的工具——Simulimk。
Simulink是MATLAB中的一种可视化工具，Simulink是一个模块图环境，用于多域仿真以及基于模型的设计。它支持系统设计、仿真、自动 代码生成 以及嵌入式系统的连续测试和验证。 Simulink提供图形编辑器、可自定义的模块库以及求解器，能够进行动态系统建模和仿真。

   今天我们讲的内容有三个：

   1.使用Simulink设计一个电路图；

   2.利用MATLAB中的GUI打开Simulink文件；

   3.将电路图保存为图片文件。

下面开始教程：

   1.使用Simulink设计一个电路图

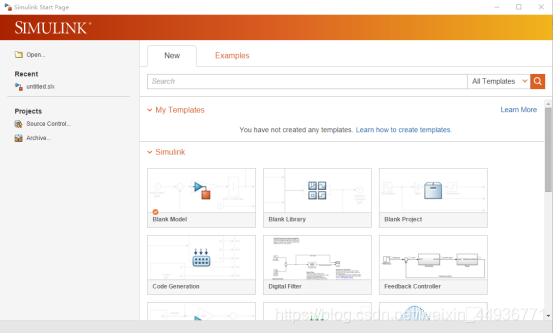

   (1)再命令行中输入"simulink"命令即可打开simulink。

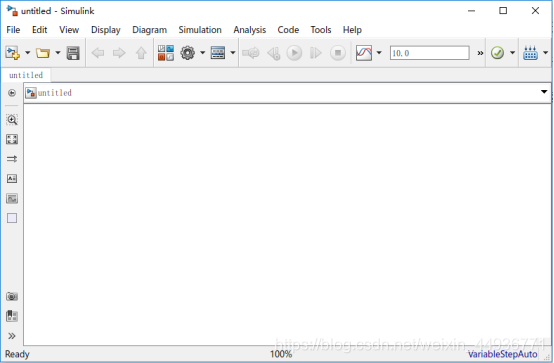

接下来我们选择第一个按钮"Blank Model"即可进入一个空白的simulink编辑界面。

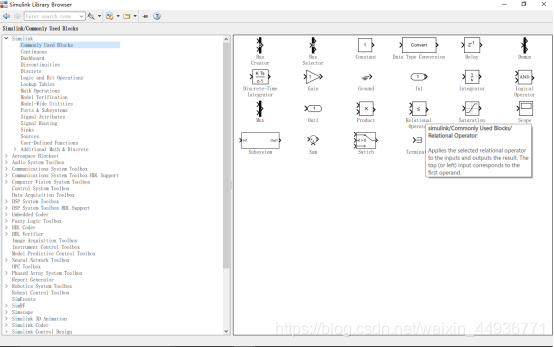

(2)选择工具栏中的" Library   Browser"按钮，即可打开模块库。

Simulink模块库按功能进行分类，包括以下8类子库：

   Continuous（连续模块）

   Discrete（离散模块）

   Function&Tables（函数和平台模块）

   Math（数学模块）

   Nonlinear（非线性模块）

   Signals&Systems（信号和系统模块）

   Sinks（接收器模块）

   Sources（输入源模块）

我们来认识几种我们今天会用到的模块，也是数字电路中最常用的模块：

   In——输入模块；

Out——输出模块；

AND——与门；

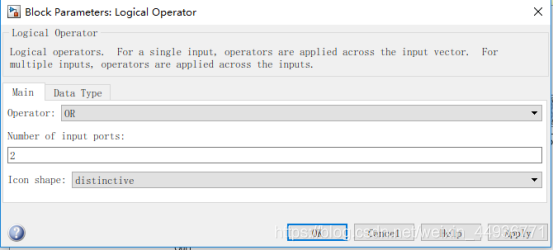

我们拖动一个与门到编辑界面中，双击，我们可以更改门的类别。

在"Operator"中，可以选择不同的门类别。

   在"Number of input ports"中，可以更改门的输入数量。

   在"Icon shape"中选择"distinctive"，可以使不同的门显示不同的形状。

   接下来我们认识几种门。

   OR——或门；

NOT——非门

(3)接下来开始设计模型了，这次我们设计的模型表达式如下：

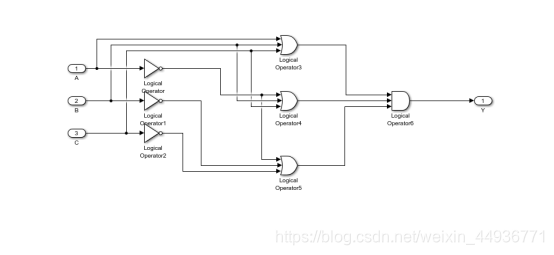

模型我已经设计好了，接下来学习怎么操作。

双击下面的名称，我们可以进行修改。

需要三个输入模块、三个非门、三个或门、一个与门和一个输出模块。

   注意非门都是一个输入端，或门和与门都是三个输入端。

   我们直接将各个模块放到指定位置，按照上面的图片连接相应端口就可以完成操作。

2.利用MATLAB中的GUI打开Simulink文件

   (1)建立一个G UI界面

   相信通过之前的学习，这一步已经不需要多说了，直接看步骤。

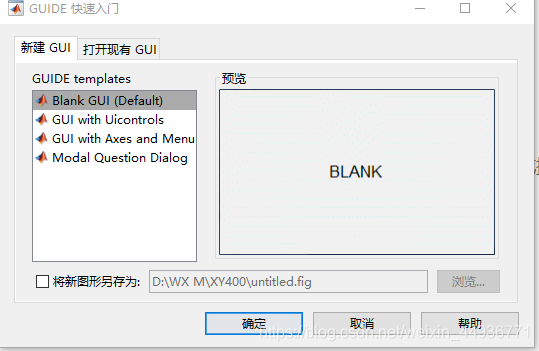

   在命令行输入"guide",新建一个空白GUI编辑界面。

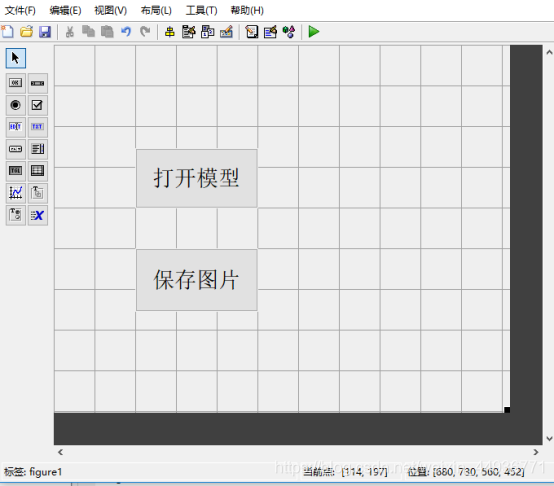

放置两个按钮，效果如图。

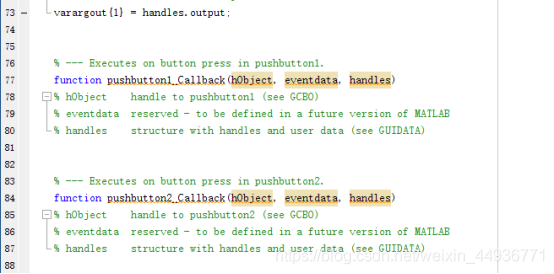

运行，编辑代码。

(2)在"打开模型"按钮的回调函数中添加如下代码：

	open_system('untitled.slx');

单引号中为模型文件的名字，注意加后缀。

   这样即可实现点击按钮打开模型的目的。

3.将电路图保存为图片文件

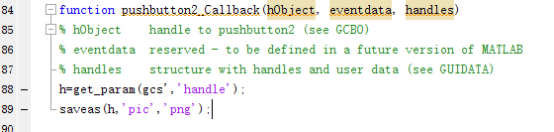

   在"保存图片"按钮对应的回调函数中添加如下代码：

	h=get_param(gcs','handle');
	saveas(h,'pic','png');

即可实现将模型导出为png格式图片。
