基于MATLAB/Simulink的DPLL系统建模与仿真

·现在就是对loop filter的两个电容和一个电阻值不知道该怎么取，

·还有一个就是VCO里面的系数不知道该怎么取，

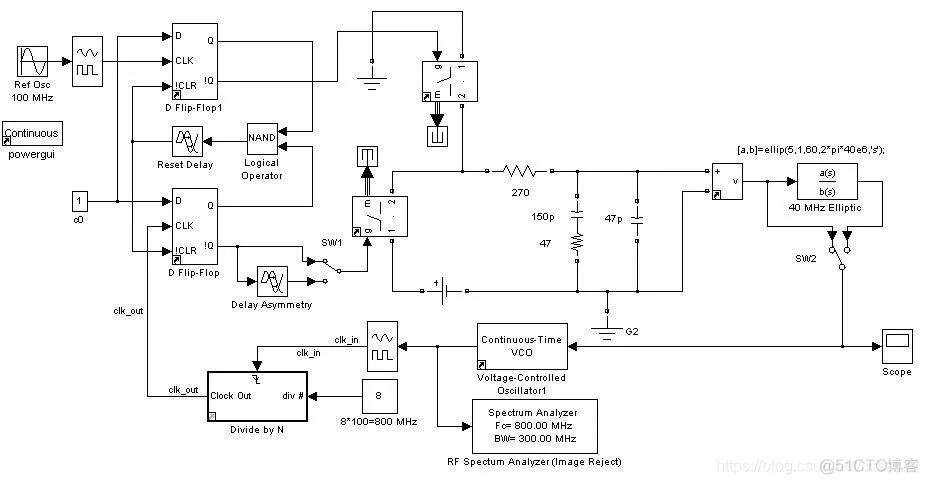

基本机构如下所示：

其中电阻，电容的值为：

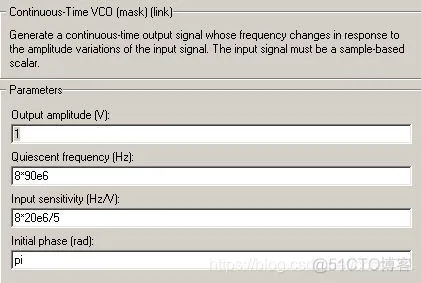

VCO取值

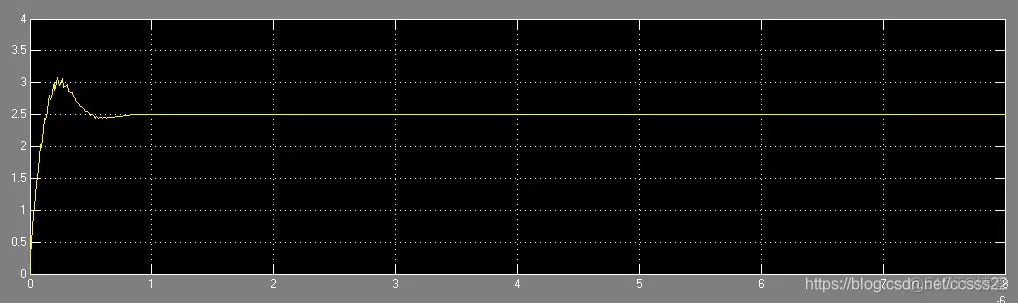

其仿真结果如下所示：

你原先的仿真是一条斜线，即相位没有锁定，正确的应该是直线。。。。

以上是一个DPLL，你再根据自己的具体要求改改参数，如果你的老师满意了，我们再把你的FM加进去。

·整数N分频器不知道该怎么用simulink构造出来。

分频器的结构如下所示（具体见frequency_divider.mdl）：

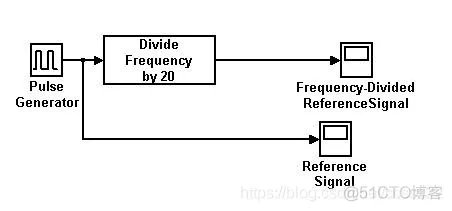

方法二：

你分别仿真以下便可
