Landmark中文手册与使用指南

第二章 数据 加载

一、加载井数据

思路：井数据的加载主要分三个部分：井位的加载、测井曲线的加载，分层数据的加载，其重点在于格式文件的编辑。

1、井位的加载

（1）编辑井位文件：well.dat

well name                     x             y            depth

1. 输入井位：

Command Menu—Data—Import—ASCII Well Loader

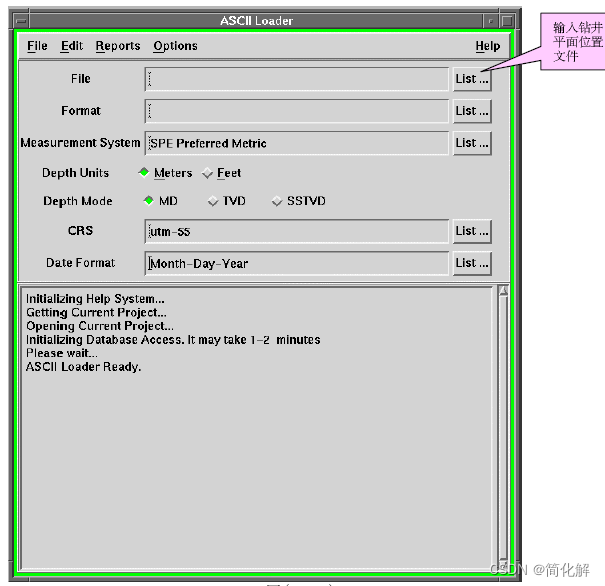

①输入文件名：file:home/ow2003/well.dat（图1）

图1

（2）编辑格式文件

ASCII Loader ——edit—format（图1）

ASCII format edit—— format—new（图2）

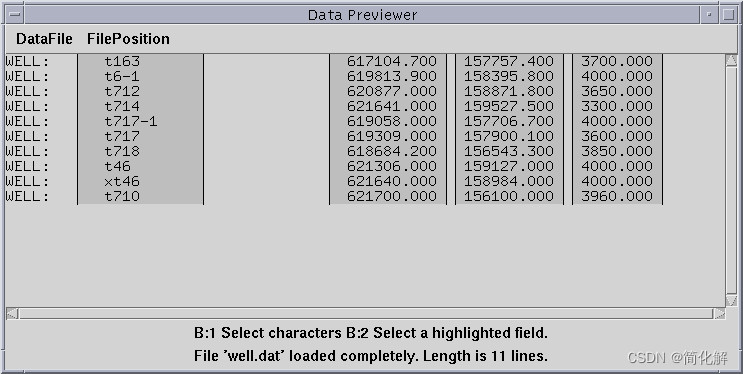

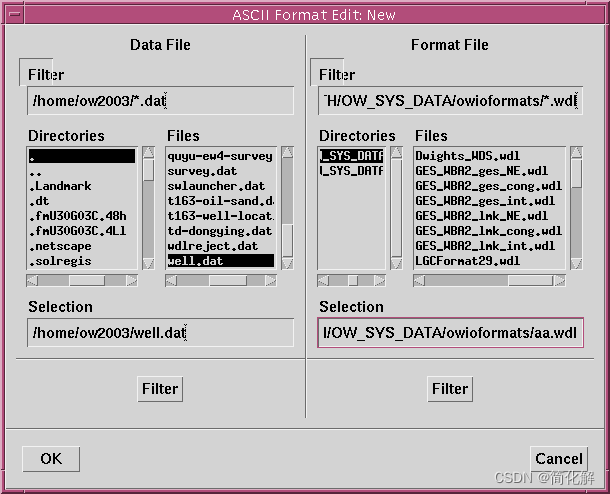

在数据文件处输入井文件的目录及文件名home/ow2003/well.dat，在格式文件中输入格式文件的要存的目录及文件名/aa.wdl，然后OK（图3）,会出现数据well.dat的窗口（图5）。

图2

图3

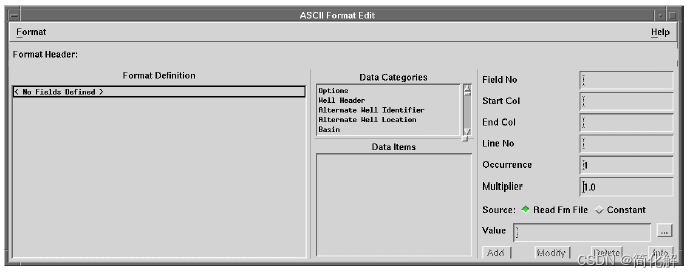

在ASCII format edit窗口的Data Categorfy中选well header  （图4） ，在Data Items中选

Uwi—Read From File（图3） ——抹井名列—Add（图5）

comman well name—Read From File—抹井名列—Add

Orig x or lon sf—Read From File—抹x列—Add

Orig y or lon sf—Read From File—抹y列—Add

Total depth—Read From File—抹井深列—Add

Elev Type—constant—Value:KB—Add

Elevation—constant—Value:0——Add

Save format—给格式文件名：aa.wdl

Save as ----输入文件名

Test   format

Exit
