一.Landmark Geoprobe系统概述
Lanmark GeoProbe系统是业界领先的三维多卷解释和可视化解决方案。它集成了Landmark的SeisWorks和OpenWorks套件,使得解释器能够实时的、交互并发地观看和解释多属性/多卷地震数据，油井数据、文化数据和水库数据。
图1---LandMark GeoProbe可视化数据
在石油勘探应用方面，GeoProbe帮助客户快速敲定勘探远景区带和进行井位设计的高性能可视化、解释软件，为进行三维井位设计和高级自动道追踪提供了创新的综合平台，为发现并捕获具经济价值的新储量，需要具备对得力、精确的勘探远景评价方法做出快速反应的能力。即便是在最具挑战性的勘探地质条件下，勘探和开发专家采用GeoProbe技术，都将会以较少时间对勘探远景区带作出较好评价。
二.Geoprobe可视化应用与工作站硬件配置要求

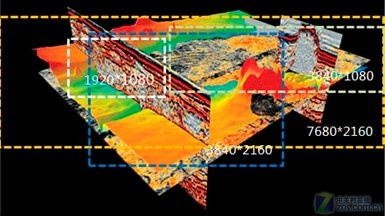

图2 -不同显示分辨率和可视化的效果
为了最短时间内探索获得最佳结果，地球科学家现正使用新的工具为勘探基础。在地震采集中,不断完善改进提供比以往更多的数据，通过更高分辨率的显示和质量数据，最终获取完整地下信息。在超高分辨率显示与高速计算机的高速数据存储和数据处理下,以及Geoprobe软件应用系统中，解释不再被迫选择在质量和数量;所有数据都可以显示出来, 那些微妙而关键的地质特征及地震特征，现在可以很好的保留，并在流域尺度范围内通过计算机可视化,在更大范围内的展现出细节，地质科学家能够更好地了解石油系统。

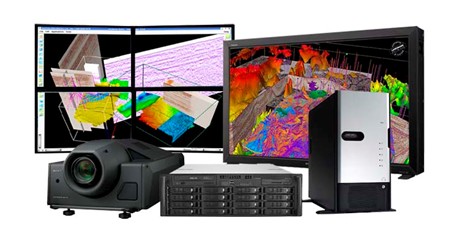

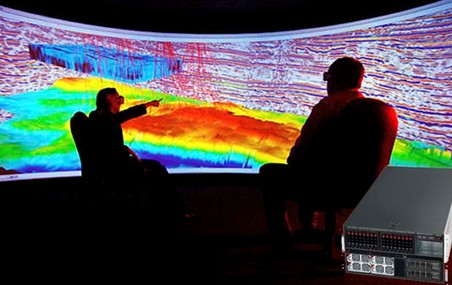

图3---可视化显示解决方案
GeoProbe是一个可视化解释软件系统，具有生成地下探矿模型功能，GeoProbe结合了数以千计的地震探测数据。老可视化硬件平台虽然在全分辨率具备缩放功能，但解释器无法维持流域趋势，因为视图受到限制。在这种情况下，解释是被迫要恢复人们留意区域观点，并通过放大功能详细解释。在复杂的领域，这样很容易失去数据，这迫使又一放大和缩小回到首轮的地方。这种解释方法效率低、费时。
一个大型、超高分辨率可视化系统是非常重要的，这种系统是解释器强大锐利工具，可以帮助更有效地作出解释，不仅使全分辨率的数据显示，减少花费的时间平移和缩放，同时也解释。例如，该解释器可以更好地欣赏到区域趋势背景下水库尺度特征。通过观看在全分辨率的数据，解释器可以看到"森林"和"树木"。
如此大规模的成功探索也通常需要许多不同的数据类型，包括2 - D和3 - D地震调查，以及数据，生产数据，势场数据，租赁界限和所有制的信息集成。从卫星和地图或跨部门从以往的研究经常使用的图像数据。能力整合这些数据类型，其自身的规模和形式中，每一个共同的视觉环境，可以使一个有凝聚力的流域尺度解释建设。此外，通过显示在一个单一的可视化环境中的所有数据，它可能迅速发现和纠正数据中潜在的定位误差。#p#
2.1 高端可视化图形渲染瓶颈
为了更好的分解应用软件对硬件的要求,找到最佳的配置方案,我们今天先从显示分辨率要求的数据量要求开始着手分析

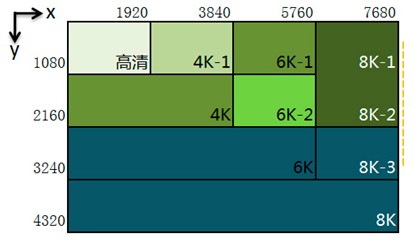

图4---图显的划分

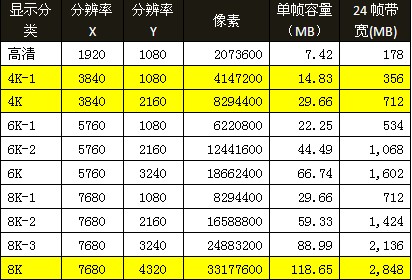

对于满足不同的应用，我们从上面看到高清(1920*1080)、4K半(3840*1080)、4K(3840*2160)、6K半(5760*2160)、6K(3240)、8K(7680*4320)详细规格，这些显示为了保证在实时数据图形生成显示所需求的数据量如下：

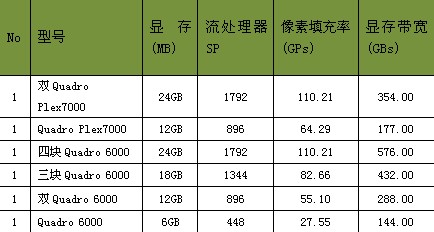

从上面表格中，可以看到：
如果是4K-1(2个高清显示器拼接成3840*2160)规格显示，为了保证实时看到流畅图形，24帧需要的数据量在356MB/秒
如果4K(3840*2160显示器或4个高清拼接)规格显示，24帧需要的数据量在712MB/秒
如果是8K(8个高清拼接)规格显示，24帧数据量达到2848MB/秒
如果是立体显示，数据量翻倍，如此高的数据量，对cpu、图卡、硬盘的IO读写带宽要求都非常高，那么我们对主流双路和四路架构的图形工作站结构进行分析，整个图形数据瓶颈在什么地方。

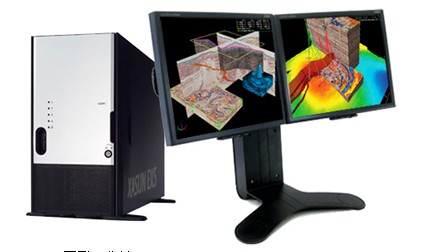

XASUN EX5图形工作站
Xeon EX5采用最新双路12核Xeon5600架构工作站架构，CPU采用支持2颗intel Xeon5600，内存支持多达192GB，硬盘支持SATA 2代，SAS 2代，SSD，以及支持8个LSI的SAS2代阵列技术，图卡支持双Nvidia Quadro 6000
XASUN EX7/8图形工作站
Xeon EX7/8提供最新四路32~64核Xeon架构工作站，CPU采用最新intel Xeon7500/E7-4800，内存支持多达1TB，硬盘支持SATA 2代，SAS 2代，SSD，以及支持24个LSI的SAS2代阵列技术，图卡支持最新Nvidia四个Q6000规格。

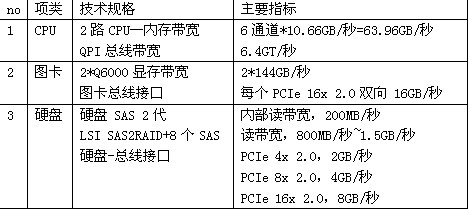

从上述表格，可以看出，XASUN EX5、EX7、EX8最大的瓶颈在硬盘的读写性能上，对于可视化数据的是至关重要的。
2.2内存容量、虚拟内存读写带宽的重要性
可视化软件功能很强，但是受制于数据读取，通常实时处理的数据库，数据量巨大，需要一个足够容量的内存，进行存放，保证可视化系统实时流畅图形数据生成和渲染以及最终展示，通常软件都具有预读取和调用过的数据保存在内存，等下次调用，就不用从硬盘里读了，如果一次性将数据放到内存里，任何超高分辨率要求的可视化，数据读取都不再是瓶颈了，所以内存必须要足够大，以确保可视化数据调用的零延迟，XASUN EX5支持最高到192GB，XASUN EX7/8支持最高到512GB/1TB,足以满足各种高规格的可视化应用需要了。
此外，虚拟内存通常是内存用过、暂时不用的数据临时存储，一旦需要，最快的速度再次调入到内存中，所以虚拟存储读写带宽也非常重要，为确保虚拟内存不成为实时图形数据处理的拖累，在安装windows、linux操作系统设置中，务必考虑虚拟内存的硬盘载体的高速性能。
2.3 图形显示方案更重要
显示部分是一个功能高分辨率解释制度的组成部分, 超高分辨率显示环境下，解释软件可以帮助加快工作流程更高效的前景产生。
可视化软件为了充分展示数据，单液晶提供最高显示分辨率2560*1600， 投影机1920*1080，3840*2160，更高的需要借助屏幕拼接实现，此外色彩要求满足30位要求。

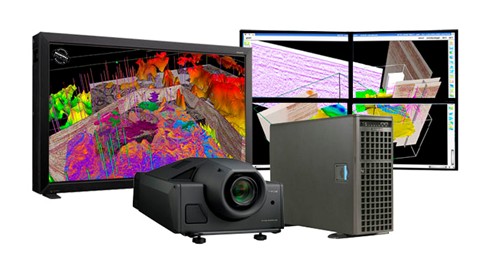

可供选择规格：
1.23"~30"图形显示器---提供1920*1080，2560*1600显示

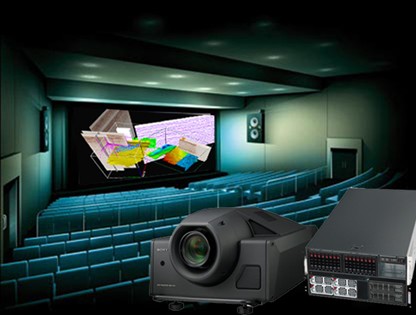

2 4K图形显示器和投影机---提供3840*2160显示

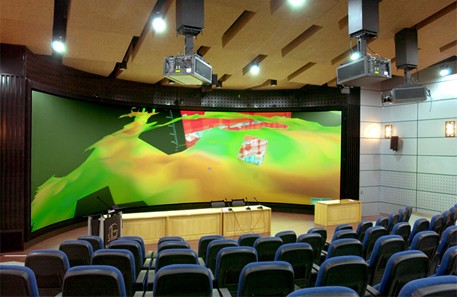

3. 拼接显示墙---提供3X1，3X2，4X4等超大分辨率的显示方案
3.XASUN高端图形工作站配置方案
XASUN是市场上唯一研究几乎所有主流行业软件特点和运行环境需要、提供最优性能配置的、能够提供超级CPU、超级GPU、超级硬盘等超宽范围的高端配置的图形工作站，唯一能够提供塔式、超级、便携、机架、特种等工作站解决方案的品牌。
为Landmark GeoProbe可视化卓越性能提供最完美的配置方案
XASUN为Landmark GeoProbe软件将海量数据集转换为超清晰图像。图形渲染能力具有更快的响应能力，实现石油数据生成能力与性能的突破。解决方案专门用于帮助地球学家更快找到和复原石油储层。
当今最强大的基于intel Xeon5600/7500处理器的XASUN图形工作站，采用最新的64位intel 12核/32核/64核Xeon架构，提供最强劲的工作站性能与可靠性。与以往的英特尔芯片组技术相比，英特尔的最新5500/7500芯片组在计算性能和带宽方面实现了质的飞跃。
内存可扩展至192GB、512GB、1TB规格,满足MB级、GB级、近TB级的超大范围数据集应用环境。
超高端图卡 配备最新的NVIDIA Quadro6000显卡，支持1~4GPU架构的图形拼接和图形加速功能。
超级硬盘阵列，提供8、16、24盘位海量存储(8TB~48TB)和超级读写(800MB/s~2.8GB/s)要求的存储系统。
操作系统灵活性 支持64位 Linux或Windows 7操作系统。
XASUN图形工作站解决方案参考配置#p#
方案1. MB级数据可视化解决方案

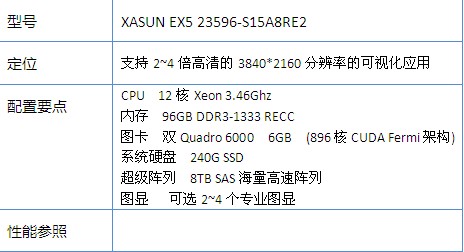

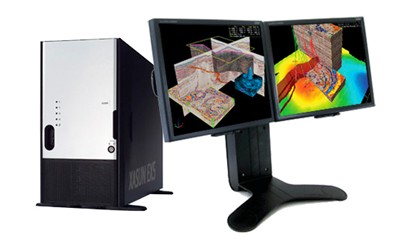

---XASUN EX5超级工作站介绍
支持2CPU+2GPU+8HDD 的XASUN EX5解决方案
支持2CPU+2/4GPU+16HDD XASUN EX5G解决方案
支持2CPU+4GPU+8HDD的XASUN EX5G2解决方案
这是目前基于Intel Xeon 5600架构最强大图形工作站，在CPU、图形处理，硬盘数据读写和存储，图形显示方面达到了超高规格的性能
配置说明

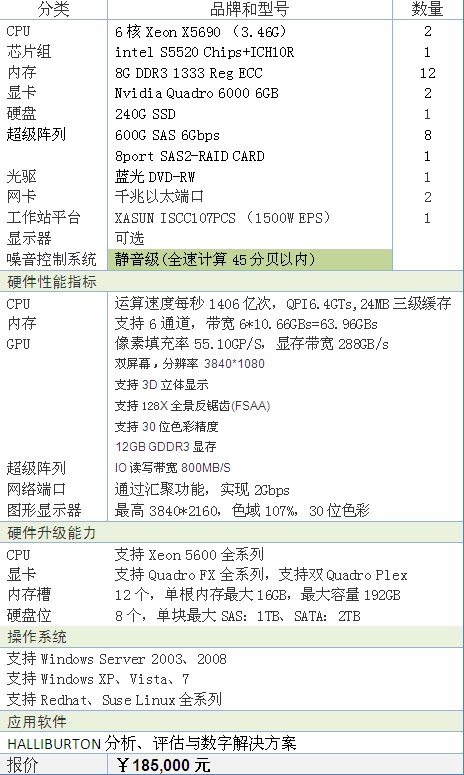

硬件配置明细
#p#
方案2 GB级数据可视化解决方案

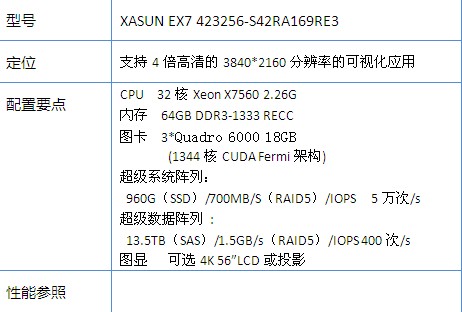

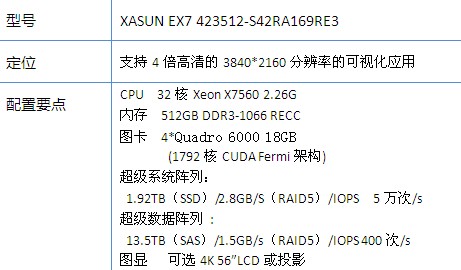

---XASUN EX7超级图形服务器介绍
支持4CPU+4GPU+1TB内存+24HDD的XASUN EX7解决方案
配置说明
硬件配置明细
#p#
方案3 近TB级大型可视化应用的解决方案

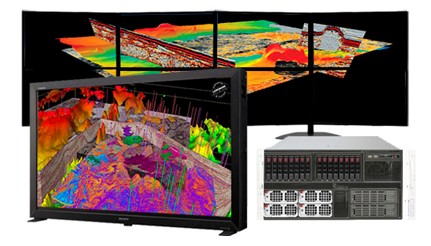

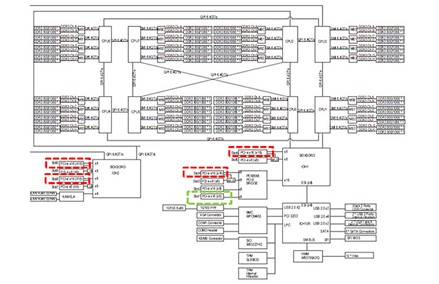

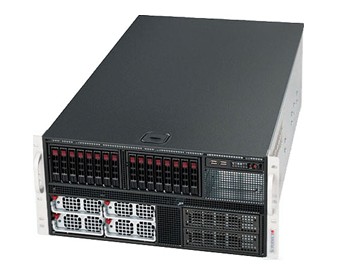

-----XASUN EX8超级图形服务器介绍
支持8CPU+4GPU+1TB内存+24HDD的XASUN EX8解决方案
配置说明

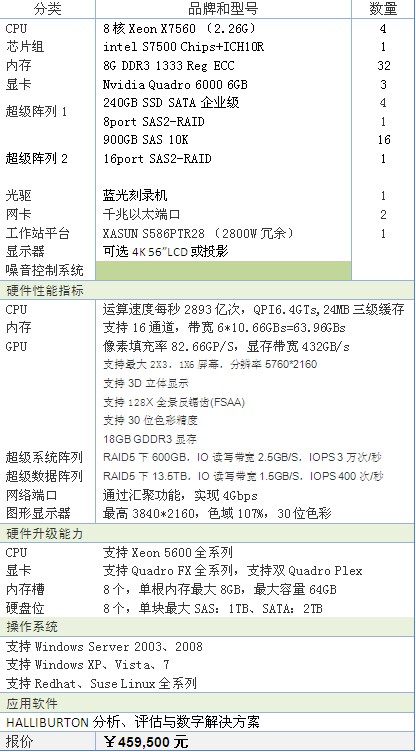

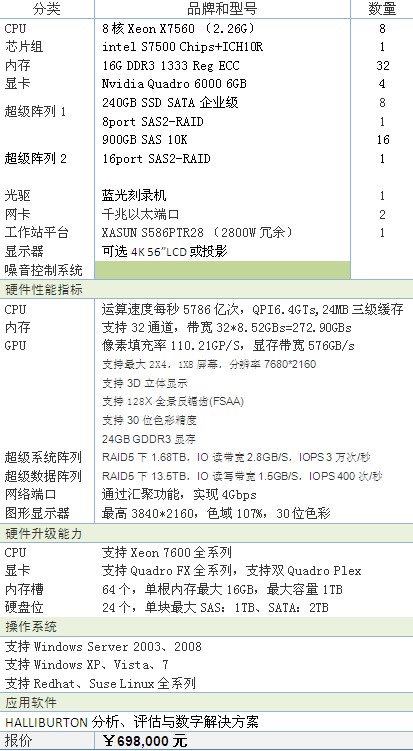

硬件配置明细
GeoProbe系统在处理多卷及交互式处理超大数据集的能力上举世无双。该系统将能够将客户的近TB量级的数据集实时可视化。对海量数据进行实时存储、读取调用、模型数据生成和可视化展现，整个过程涉及到海量数据存储和高速硬盘io带宽，足够容量的内存、快速的图形处理和模型数据的高速计算，最终展示到高分辨率的显示器或显示墙上。
如此巨量数据处理，对计算机硬件性能要求似乎永无止境，在CPU处理性能、GPU图形处理、以及海量数据存储和读写IO带宽都达到了近乎苛刻要求，XASUN工作站提供强大计算性能、图形处理性能、海量存储和超级IO读写于一体，为Landmark Geoprobe可视化系统提供超级强劲图形工作站配备。
