Allegro 17.4 3D模型映射

概述

Allegro 17.4 支持2种模型映射方式，分别为： Step Package Mapping 工具和 3D Canvas 工具，这2种工具映射模型后，均不需要其他 配置文件  ，均可从封装中直接调用并显示3d模型，映射 信息 保存在封装文件中，映射工具启动方式如下：

• 主菜单：Setup -> Step Package Mapping…
• 主菜单：View -> 3D Canvas

通过最近几天实际测试，发现 3D Canvas 工具映射的封装可能会因封装库与PCB板设置精度不匹配，导致3D模型被异常放大或缩小，如下图所示：

Step Package Mapping 工具虽然操作稍微繁琐，但没有这个问题。另外，Step Package Mapping 工具映射有时会导致模型显示异常，本文经过测试给出了有效的 解决 办法，详见下文。

Step Package Mapping 映射

映射方法

• 打开Allegro软件，菜单选择 Setup -> User Preferences Editor
• 设置3d模型路径：Path -> Library : set steppath = https://www.gofarlic.com/xxxLib/cis_stepmodel

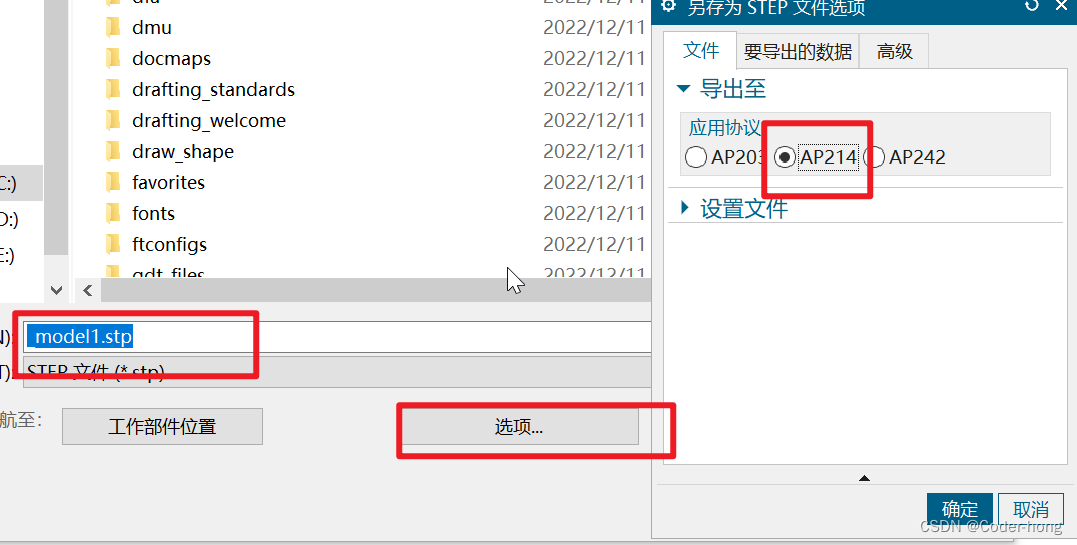

• 将制作好的3d模型保存为STEP格式（建议AP214），并放置在 steppath 路径下

• 打开器件封装文件 *.dra

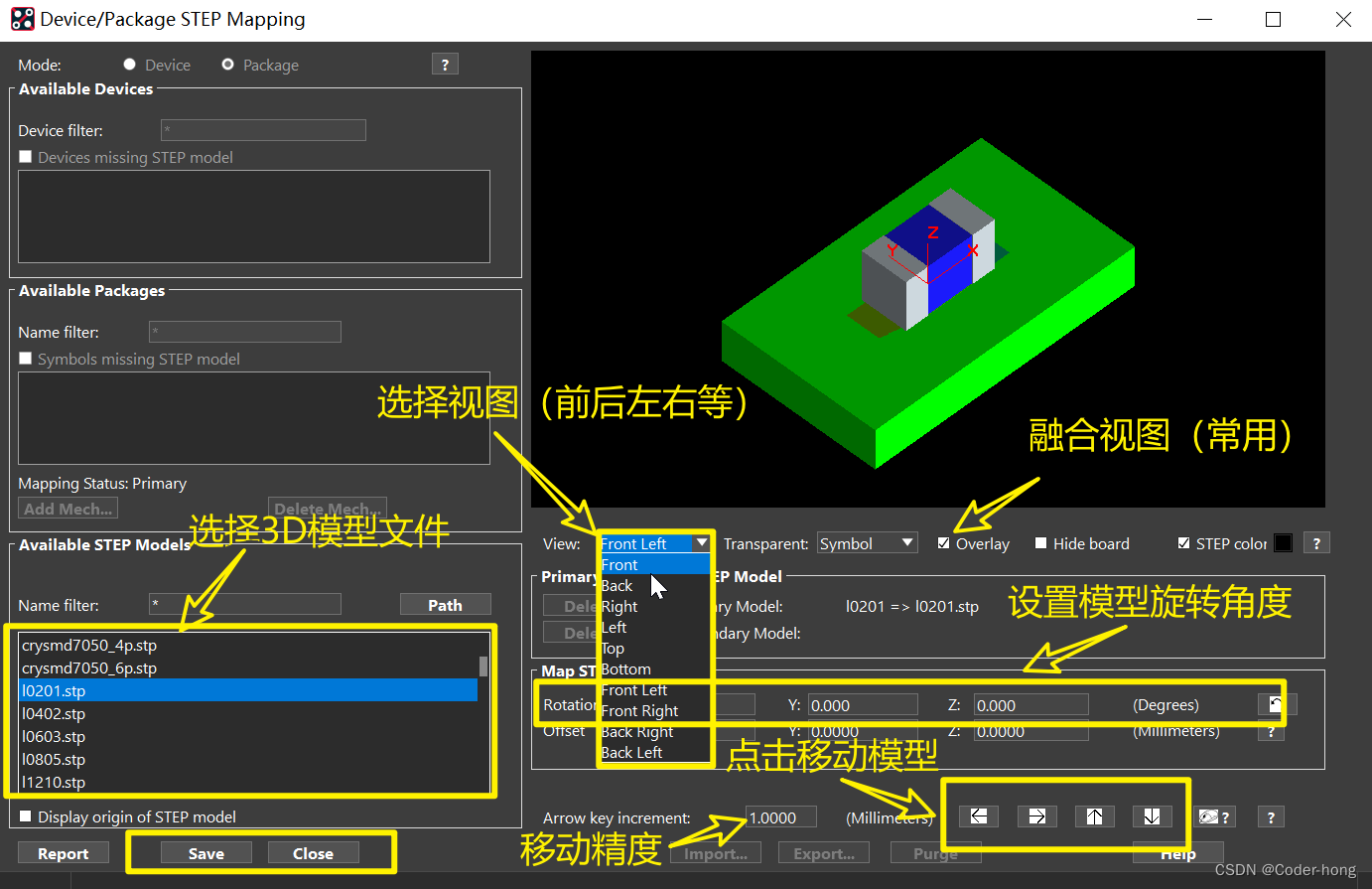

• 打开映射工具，主菜单：Setup -> Step Package Mapping…，映射说明如下图：


      一般映射流程如下：
• 选择3d模型文件
• 融合视图
• 选择前视图，移动模型上下位置
• 选择顶视图，移动模型前后左右位置
• 选择前左视图确认模型映射完成
• 保存，关闭。

映射完成后可打开 3D Canvas 工具查看模型是否映射ok。

映射问题

• 问题1： 模型映射成功，预览正常，但 3D Canvas 查看为黑色实体
• 问题2： 模型能映射成功，但预览异常，多了一些不应有的延长线

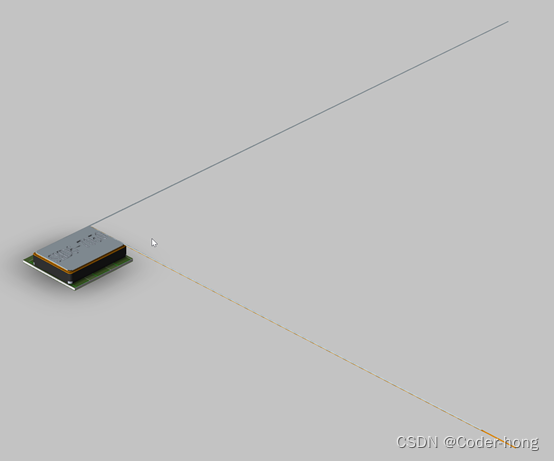

• 问题3： 模型映射成功，预览正常，但 3D Canvas 查看多了一些不应有的延长线


解决办法

• 若在 Step Package Mapping 界面预览都已经异常，则需要重新用NX等3D设计软件，打开并重新保存该STEP文件
• 若仅仅是3D Canvas预览异常，则重新映射就能解决问题

重新映射流程如下：

• 先将模型稍作移动保存，关闭映射界面
• 检查3D Canvas预览
• 若问题解决，将模型移回原位置，重新保存关闭即可。
• 若问题依旧，重新移动再作尝试

3D Canvas 映射

映射方法

• STEP路径设置与 Step Package Mapping 设置相同
• 打开allegro 封装 *.dra 文件
• 选择菜单： View -> 3D Canvas 打开映射器，并映射3d模型

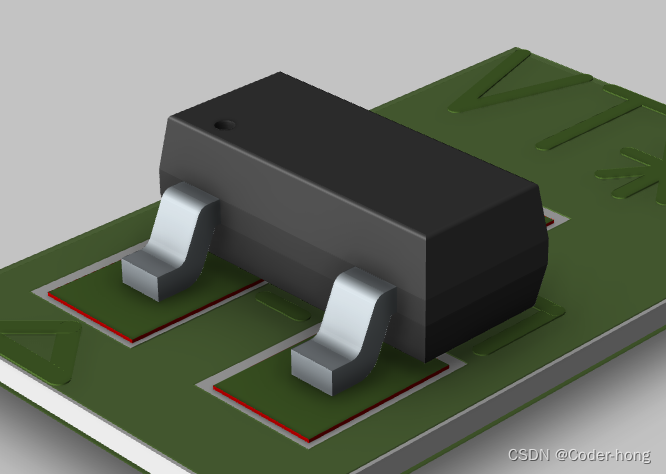

映射效果如下：

映射问题

3D Canvas 映射3D模型大小与封装不匹配问题

但在实际使用中发现有时会遇到，再dra封装中映射并预览正常，但器件放入到pcb后会出现模型变大或变小的问题，效果见概述章节。

问题原因

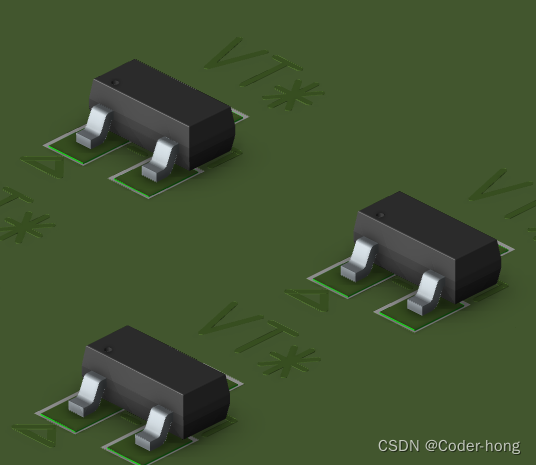

经过分析查找，发现问题出在了Allegro默认精度上，以往封装使用老版本软件建立的，默认精度为2 ，17.4默认精度为3，修改pcb精度为2后问题解决，正常映射如下图所示：

解决办法

为了彻底解决该问题需对Allegro软件进行如下设置，以保证所有的dra/brd文件均统一精度为2，以下设置方法仅供参考:

• 菜单选择 Setup -> User Preferences Editor
• 关闭4mil精度设置：Drawing : set drawing_4mils = False
• 默认新设计采用精度2：

      Drawing -> New_design :

• 设置 Setup -> Design Parameters Editor -> Design -> Accuracy = 2
• 保存设置

      以后新创建的PCB板默认精度都为2

总结

知道的问题产生的原因，其实就不难解决，如果发现精度不能调高的时候，试着进行如下设置，再尝试修改。

• 菜单选择 Setup -> User Preferences Editor
• Drawing : set drawing_4mils = True
•
