Allegro 17.4学习笔记一

原理图部分

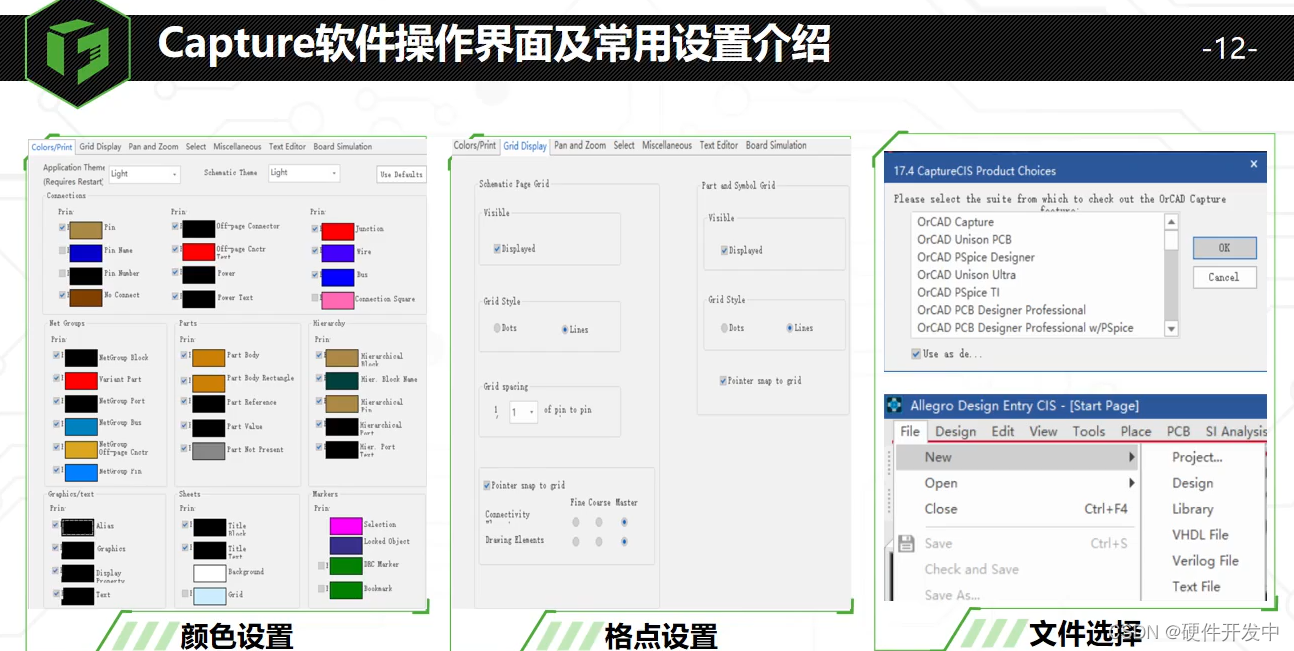

一，capture 软件操作界面及常用设置（软件选择orcad capture cis）

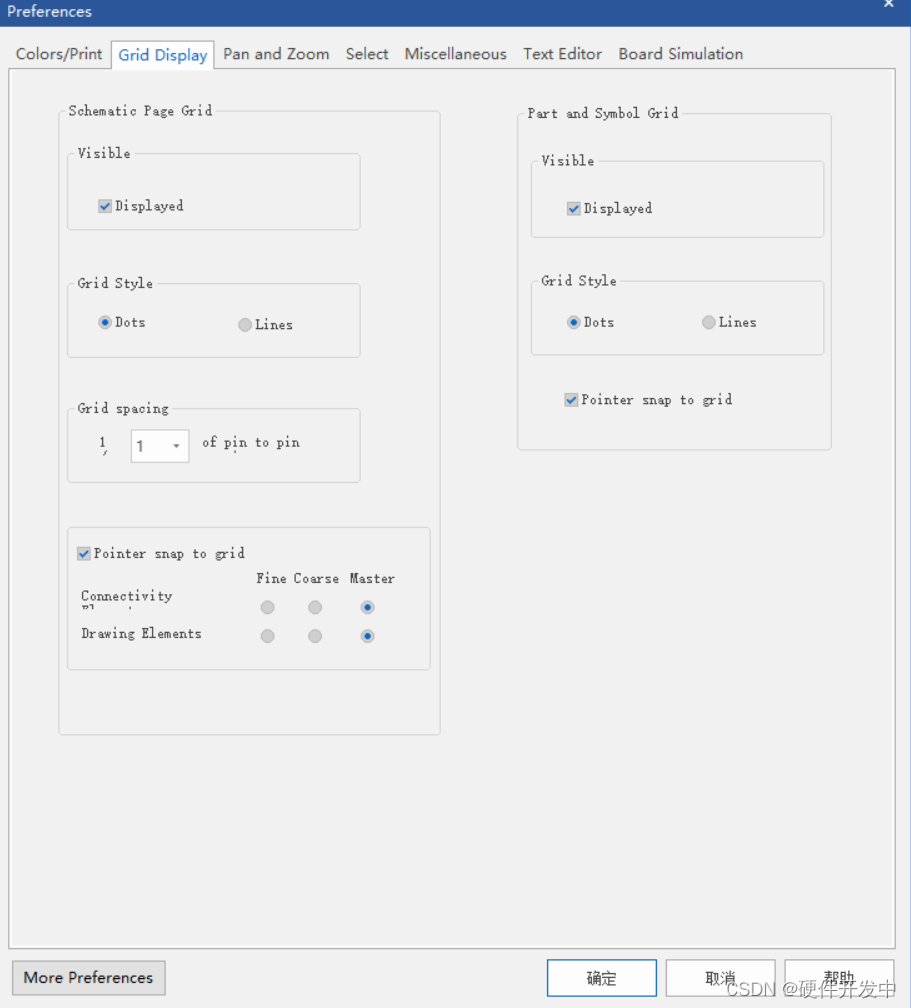

1.颜色，格点设置（options-->perferences）

左边是原理图格点，右边是元器件的格点设置

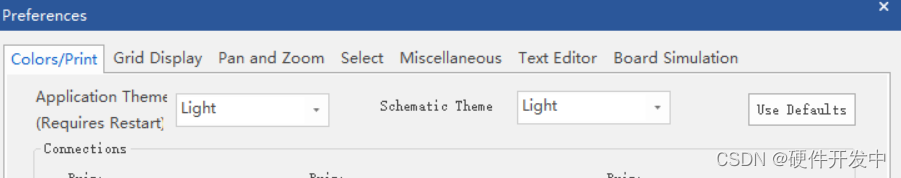

2.背景设置

原理图背景默认是黑色；若要改成白色，将 Dark   改成light.

注意，设置后需要重新启动软件才会有效。

二，库文件

位置 https://www.gofarlic.com\Cadence\SPB_17.4\ tools  \capture\library

文件是.OLB格式，一共46个。

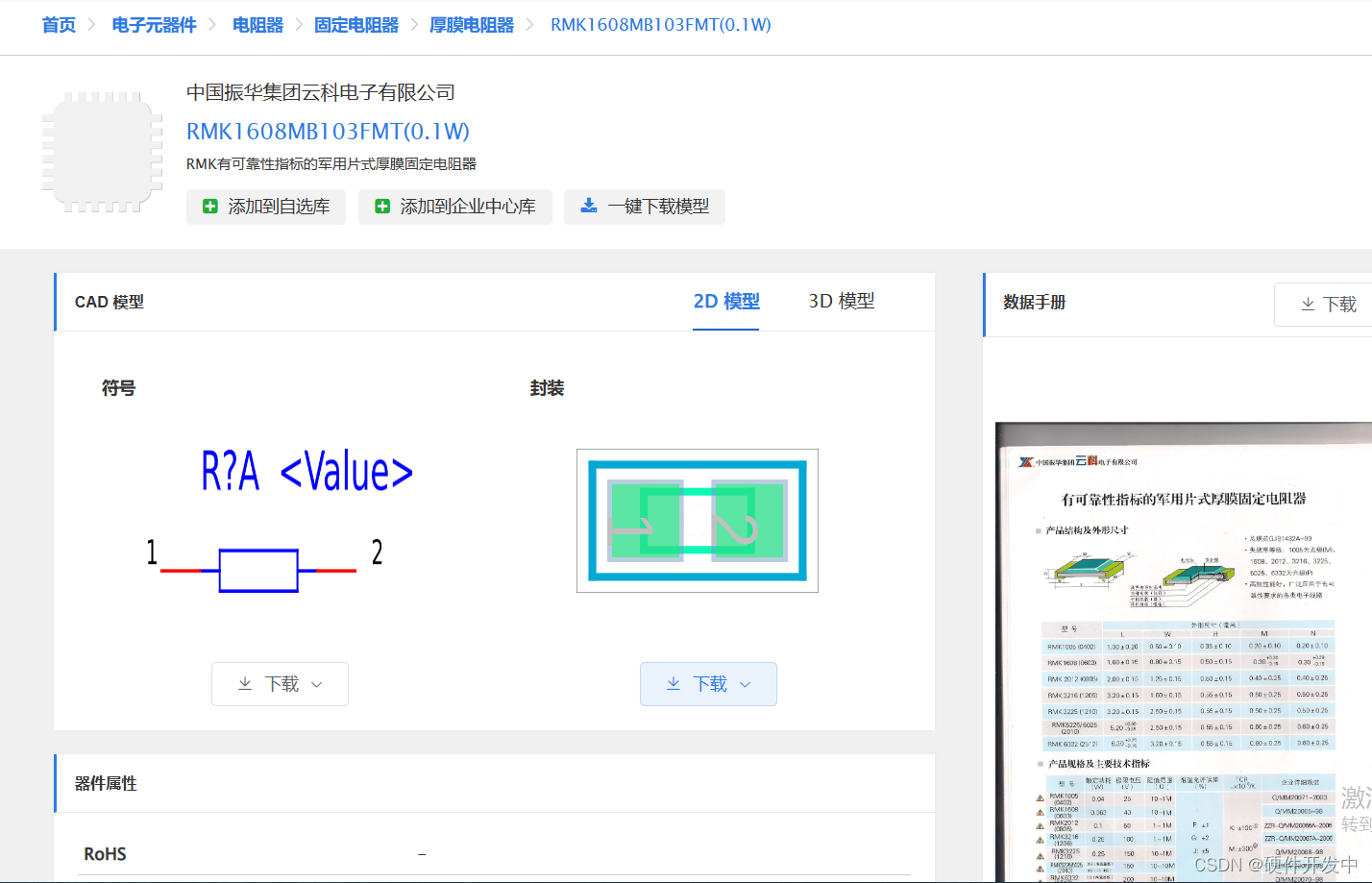

IC封装网 （凡亿），可以下载原理图库和PCB库。

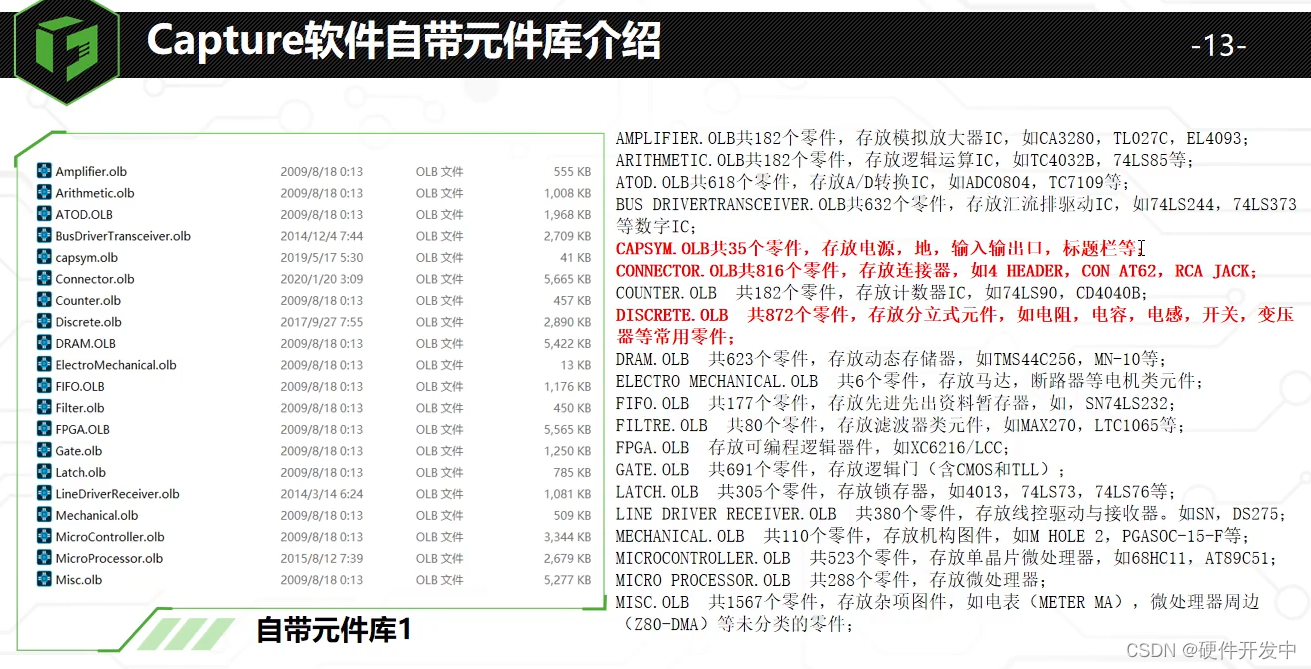

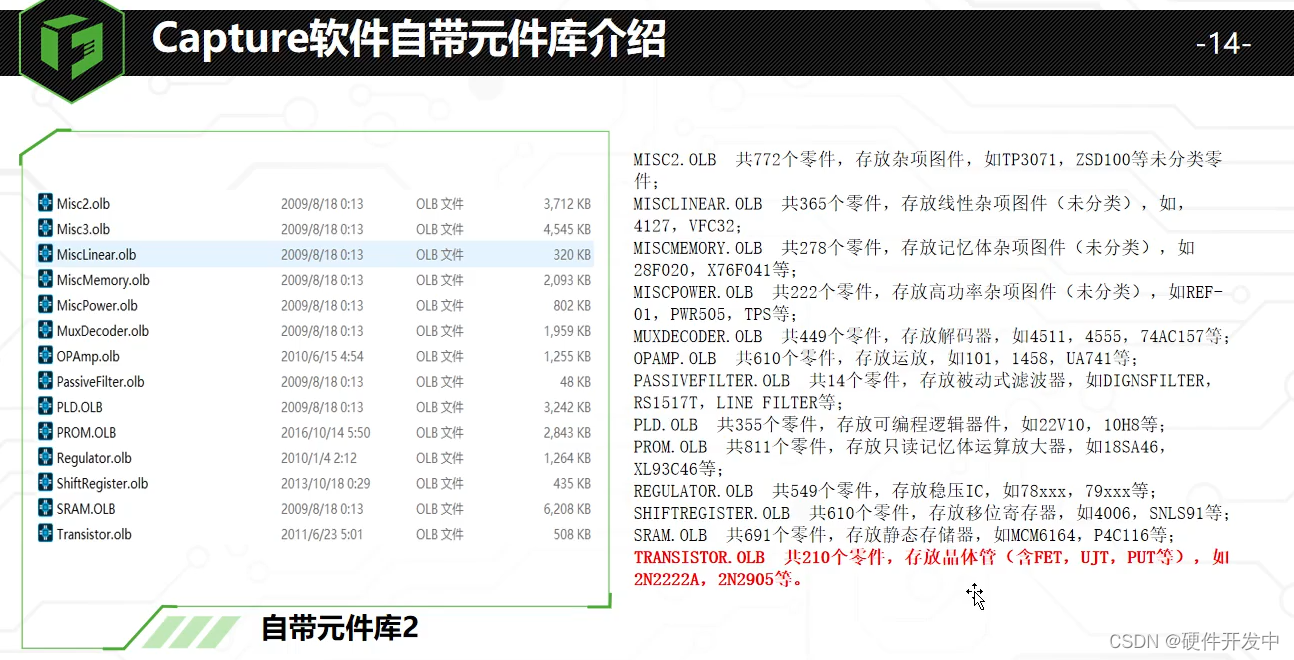

系统自带的库：常用红色标记的3个库。电源，连接器，分立元器件。

晶体管库

三，创建元器件库

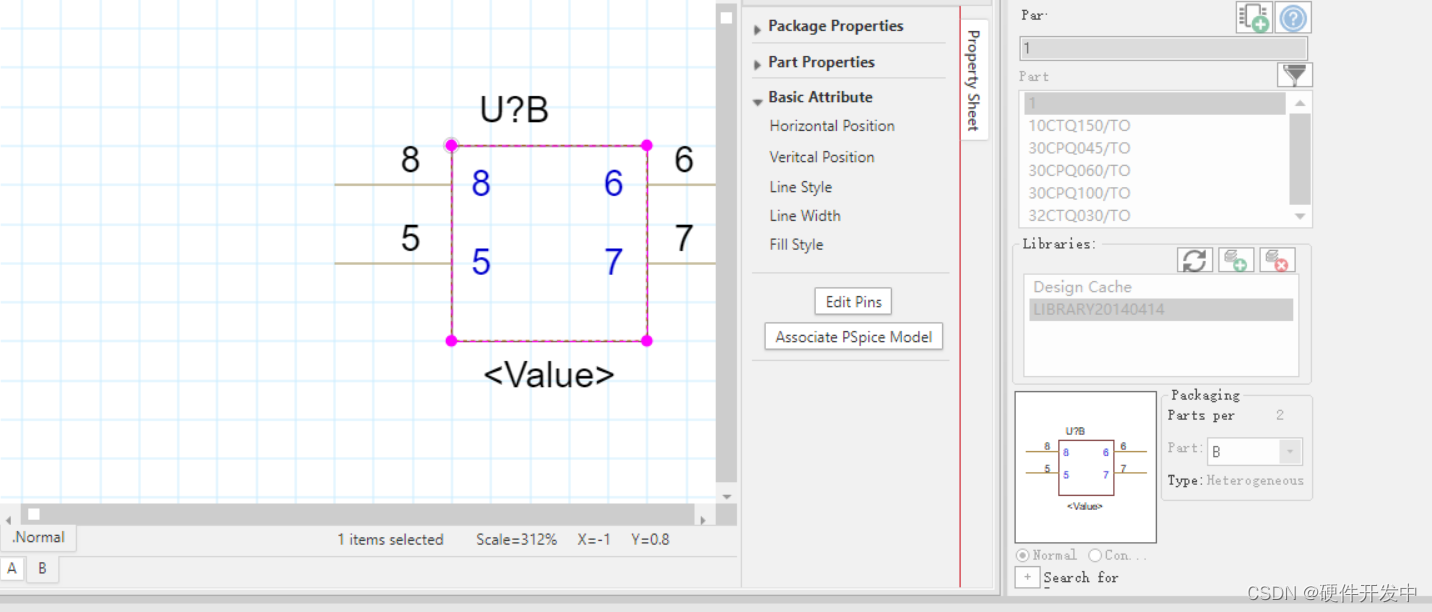

当一个元件有2个部分时，创建界面有A,B提示，分别进行编辑；

添加元件时候，也有A,B选择。

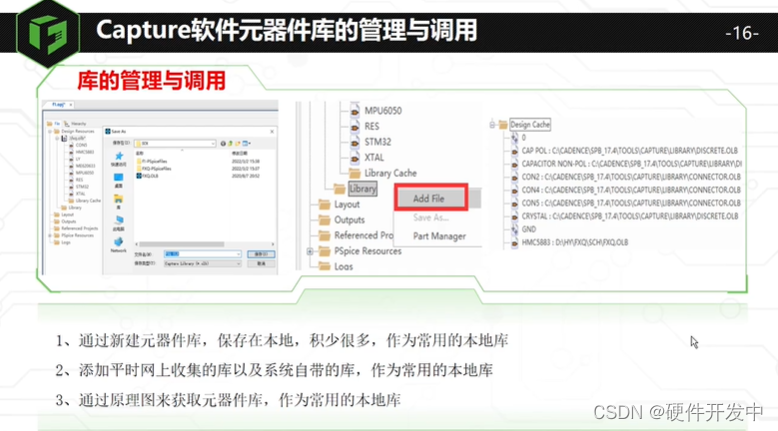

四，元器件库的管理和调用

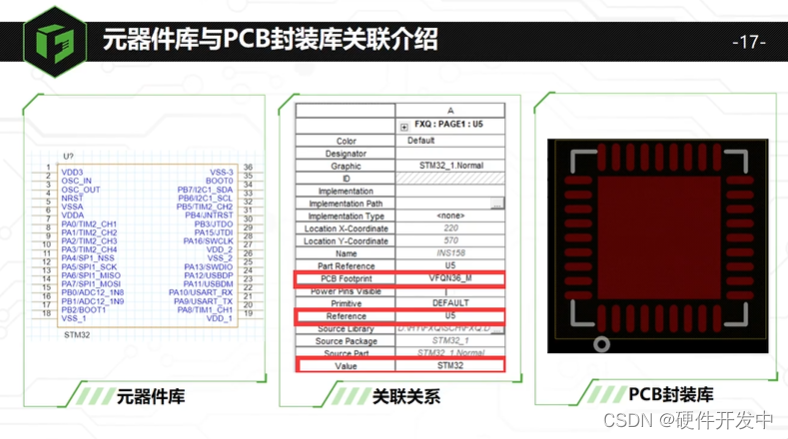

五，元器件库与封装关联

六，原理图新建，添加命令

七，原理图添加元器件

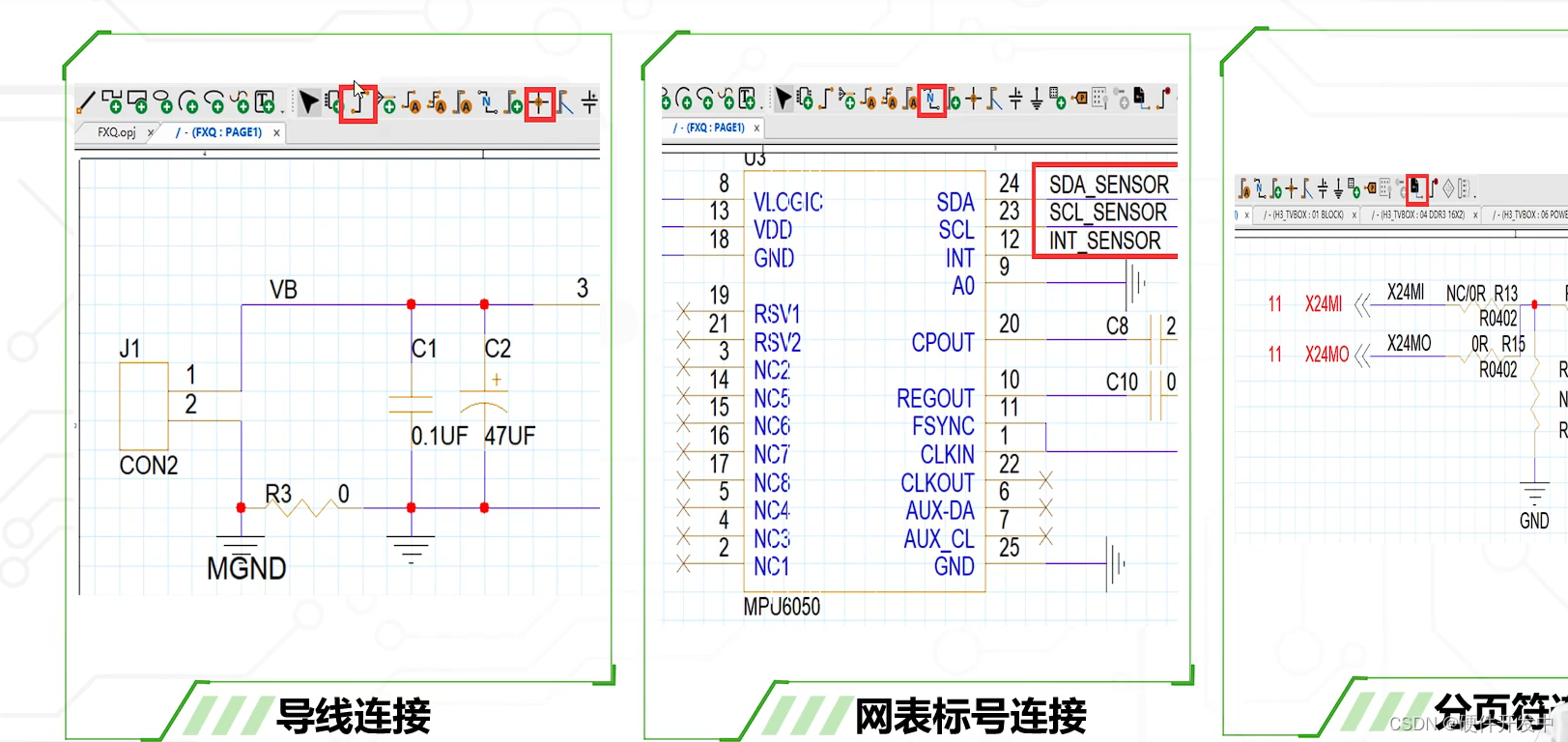

八，原理图信号联通

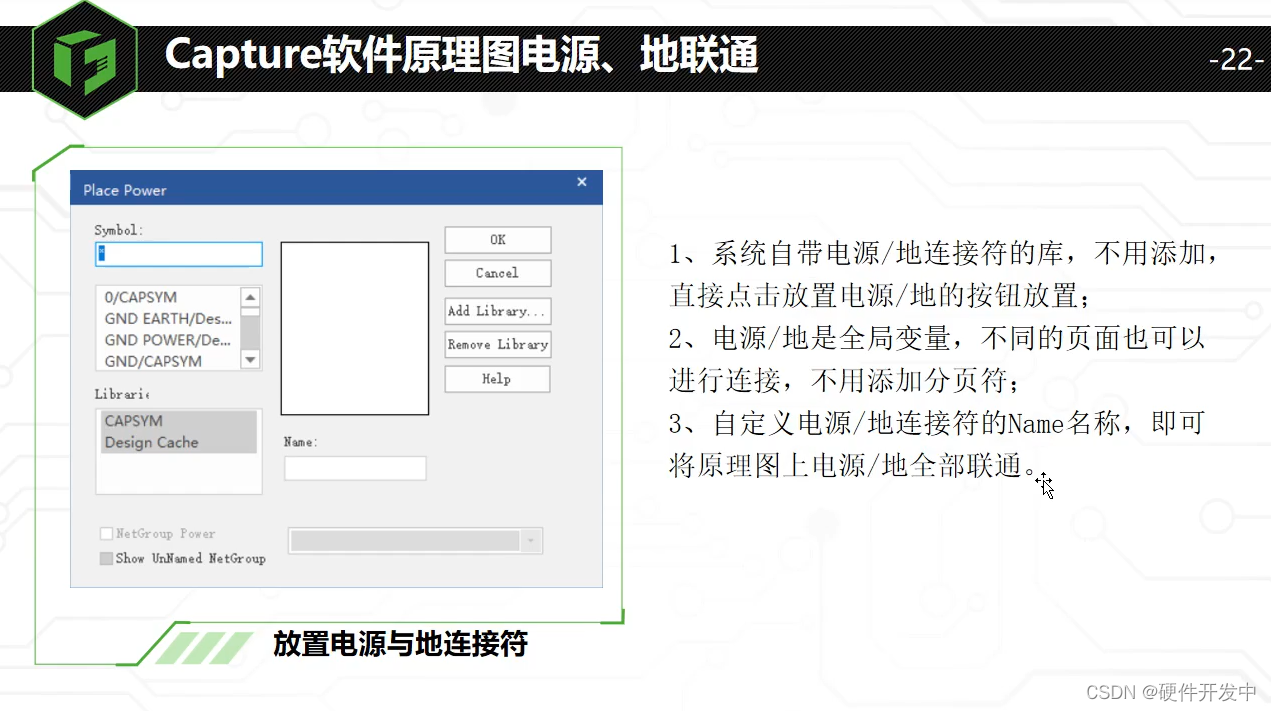

九，电源和地联通

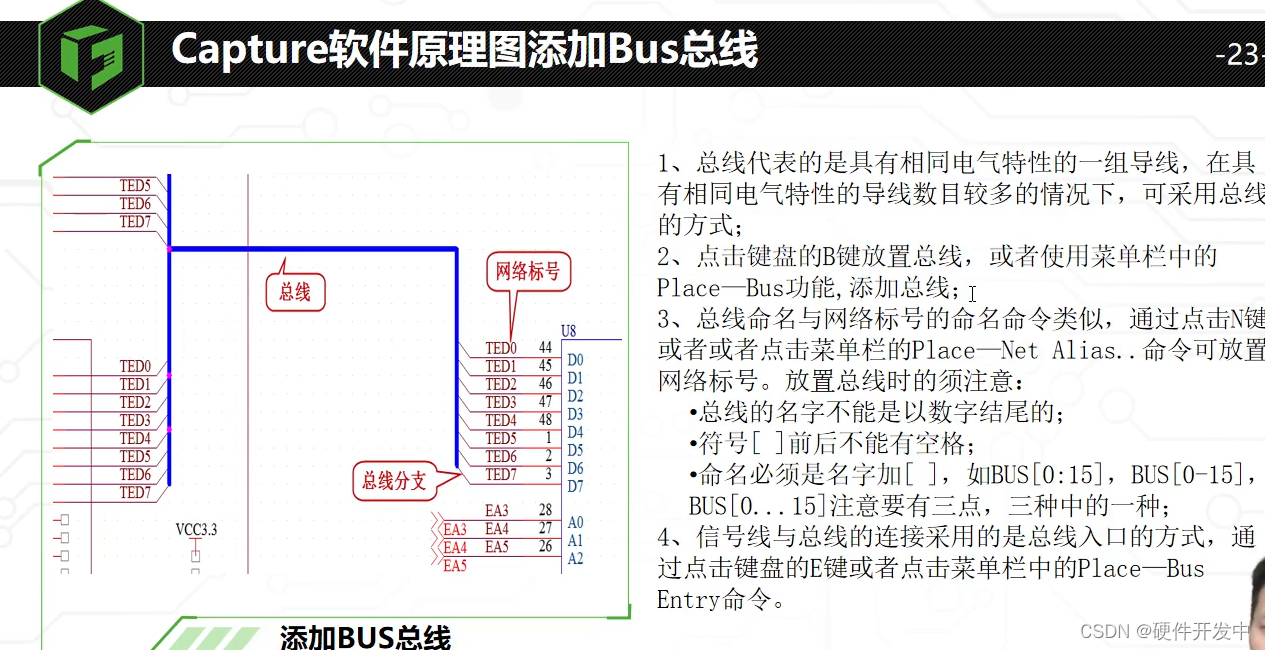

十，原理图添加BUS总线

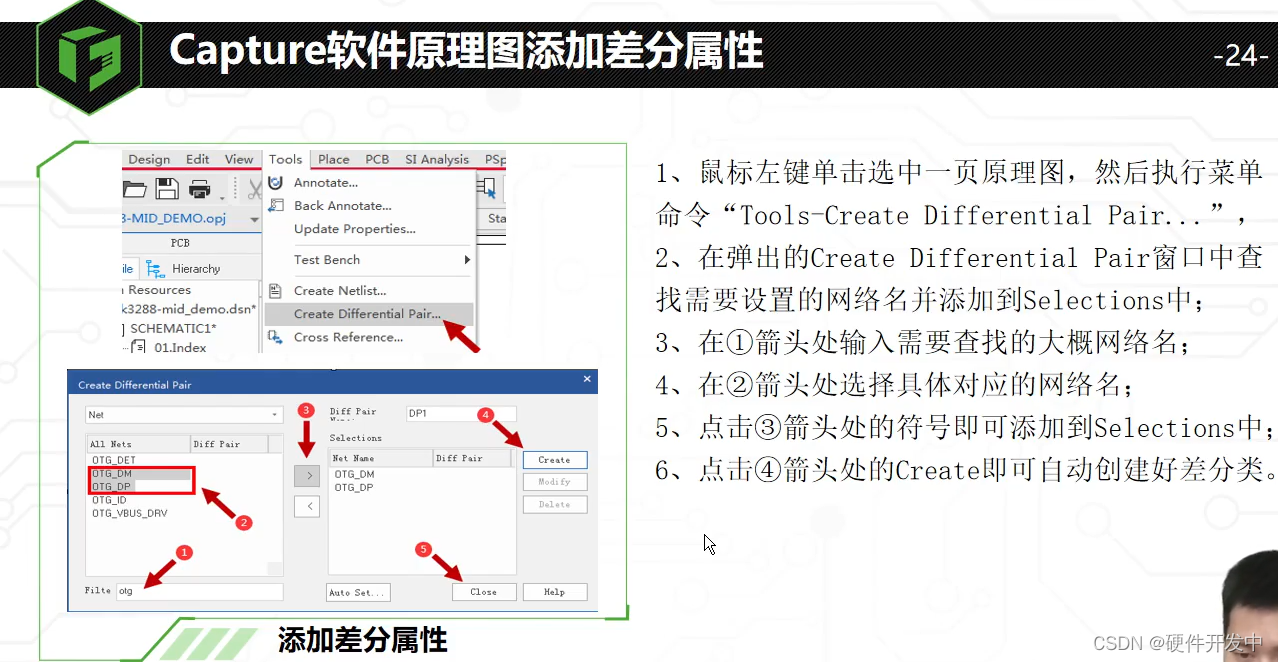

十一，原理图添加差分属性

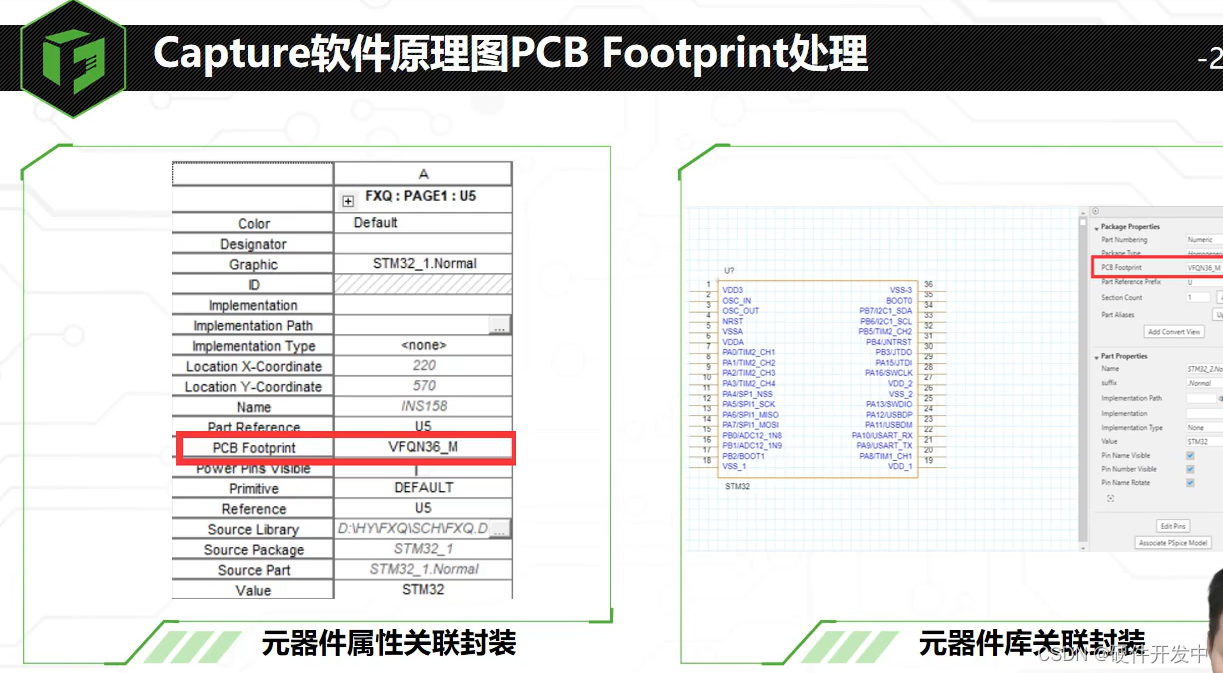

十 二，原理图PCB footprint处理

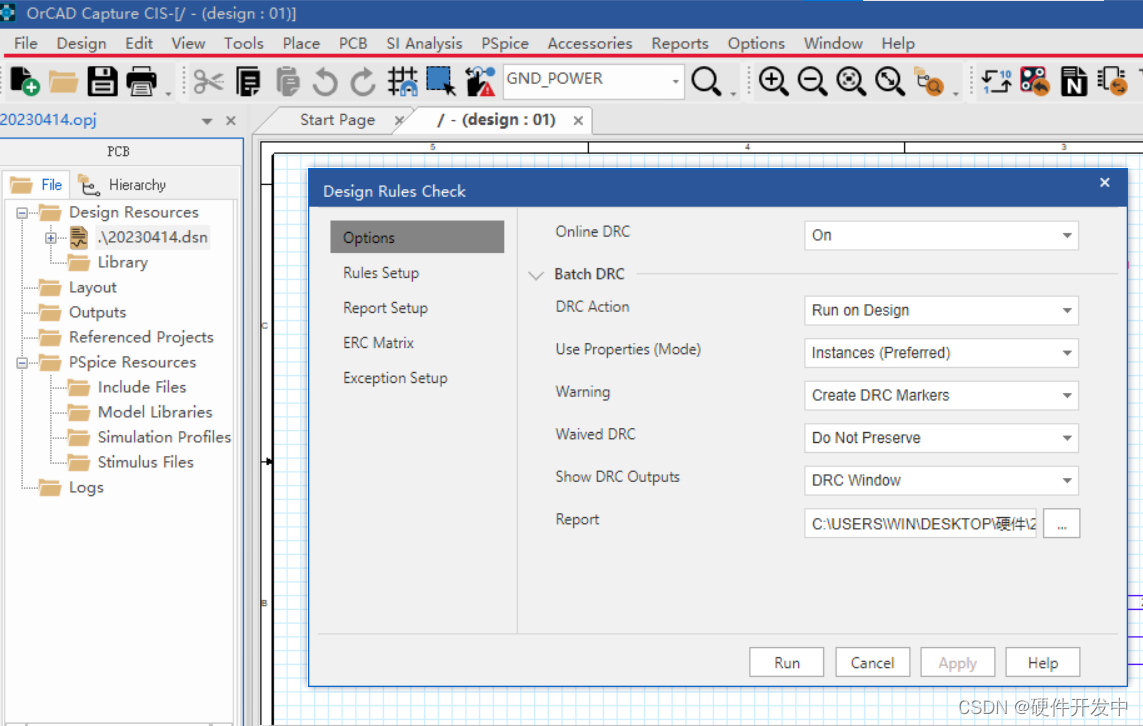

十 三，原理图DRC检查

按照默认的设置即可，不需要修改。

①17.4版本DRC检查移到了PCB选项下面。

② DRC检查时注意，文件夹名称不能有 中文 ，否则会报错。

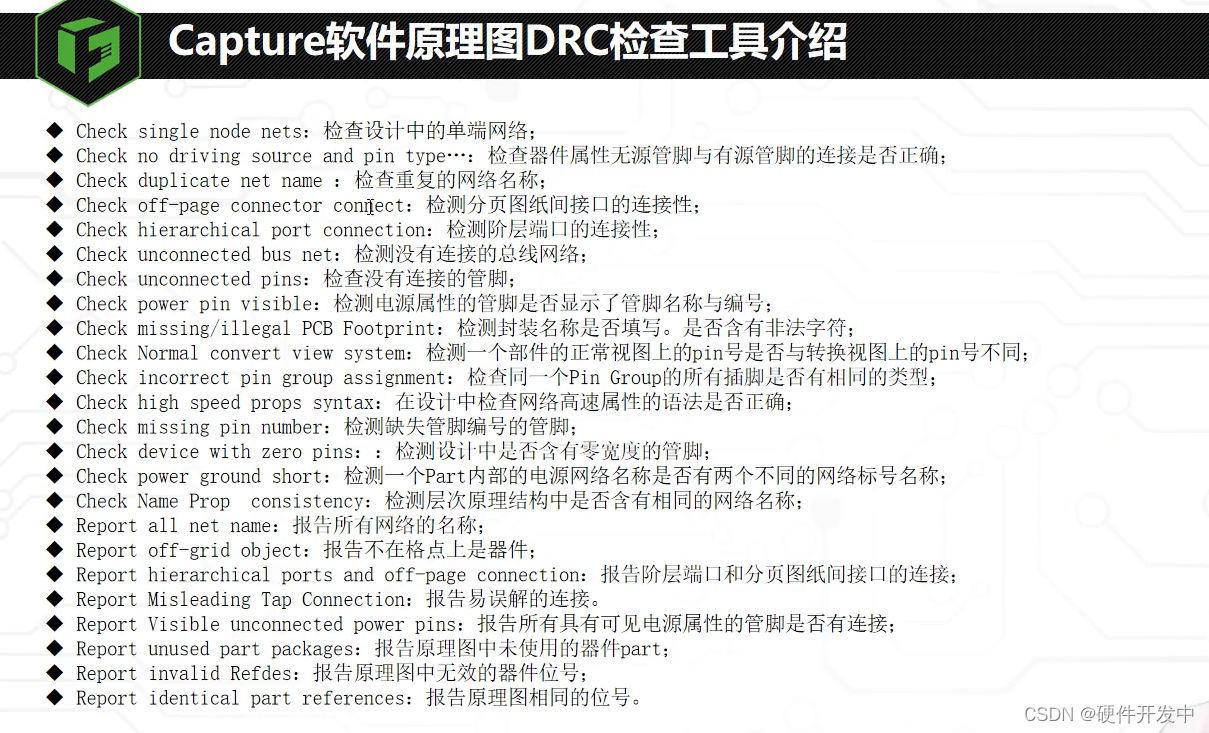

电器检查和物理检查英文解释如下

十 四，原理图PDF和BOM清单输出

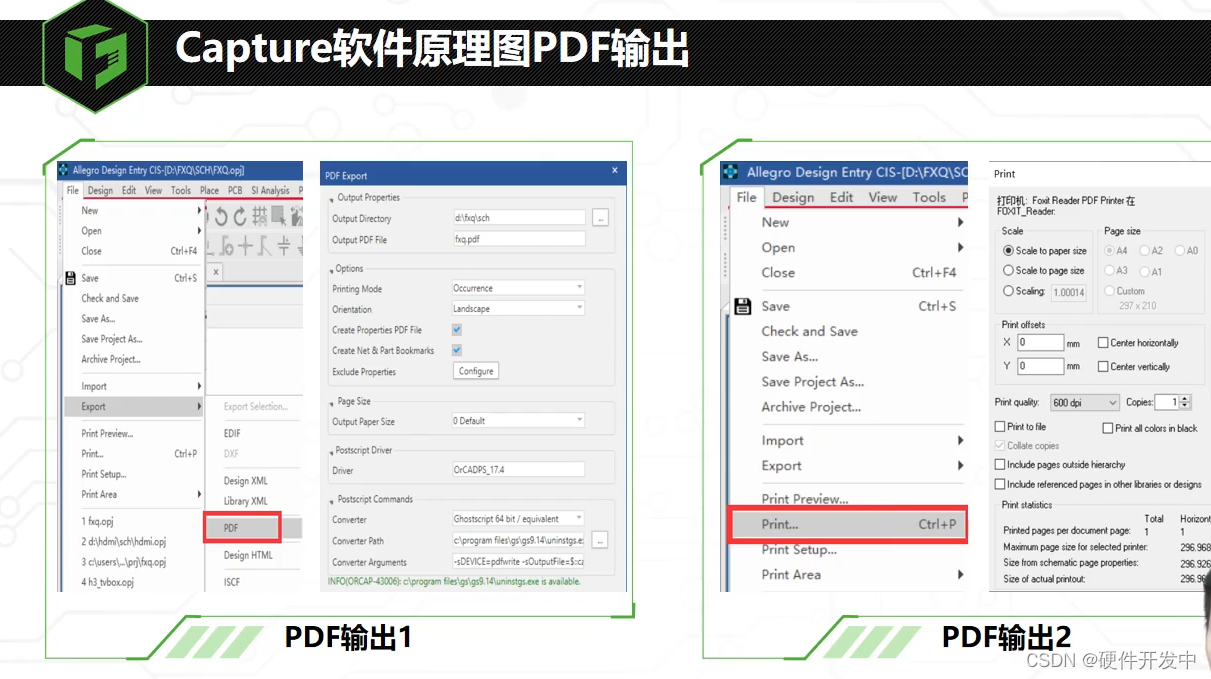

原理图PDF输出有2种方法：

1.file-》export->PDF

（需要安装Ghostscript，且还需要安装 Adobe   专业板软件，一般的版本打不开）

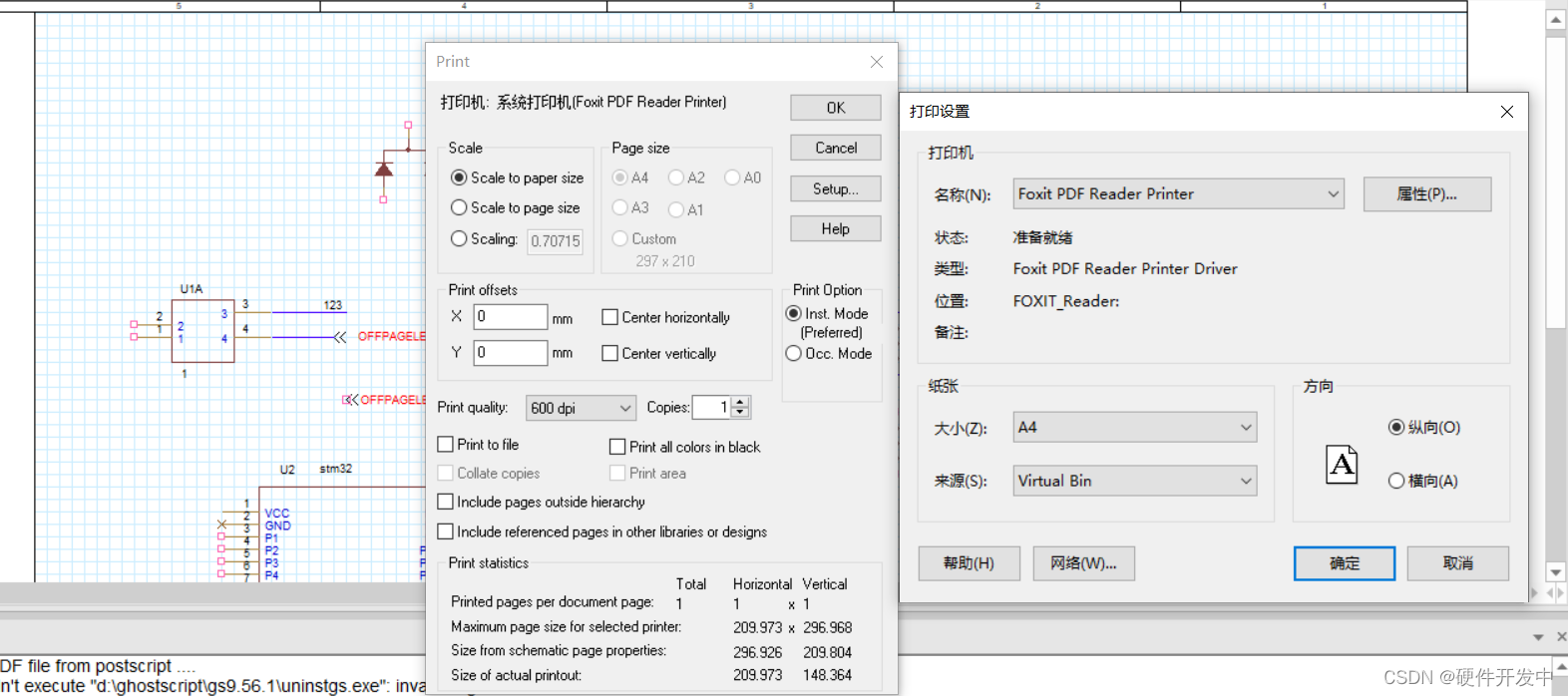

2.file-》print （推荐这个方法）

这里需要设置一下打印机，选择安装的PDF软件，一般会有一个对应的虚拟打印机，选择一个即可，比如福昕阅读器

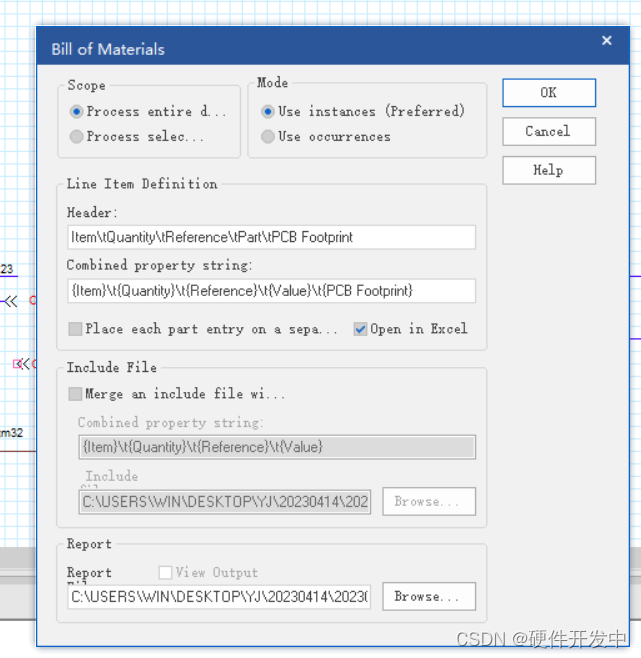

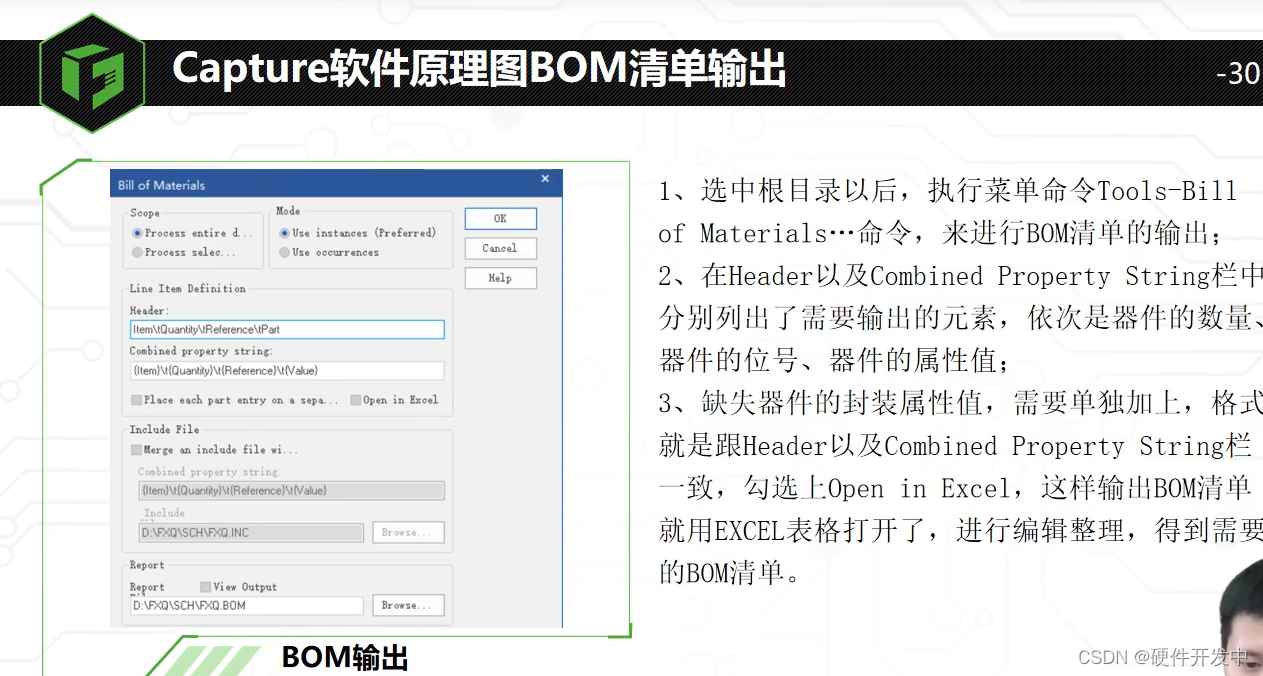

BOM清单输出

添加一项PCB封装栏输出

\tPCB Footlprint

t{PCB Footlprint }

照着前面的格式添加即可，注意前面有个t

另外open in excel 打勾，用excel打开然后另存

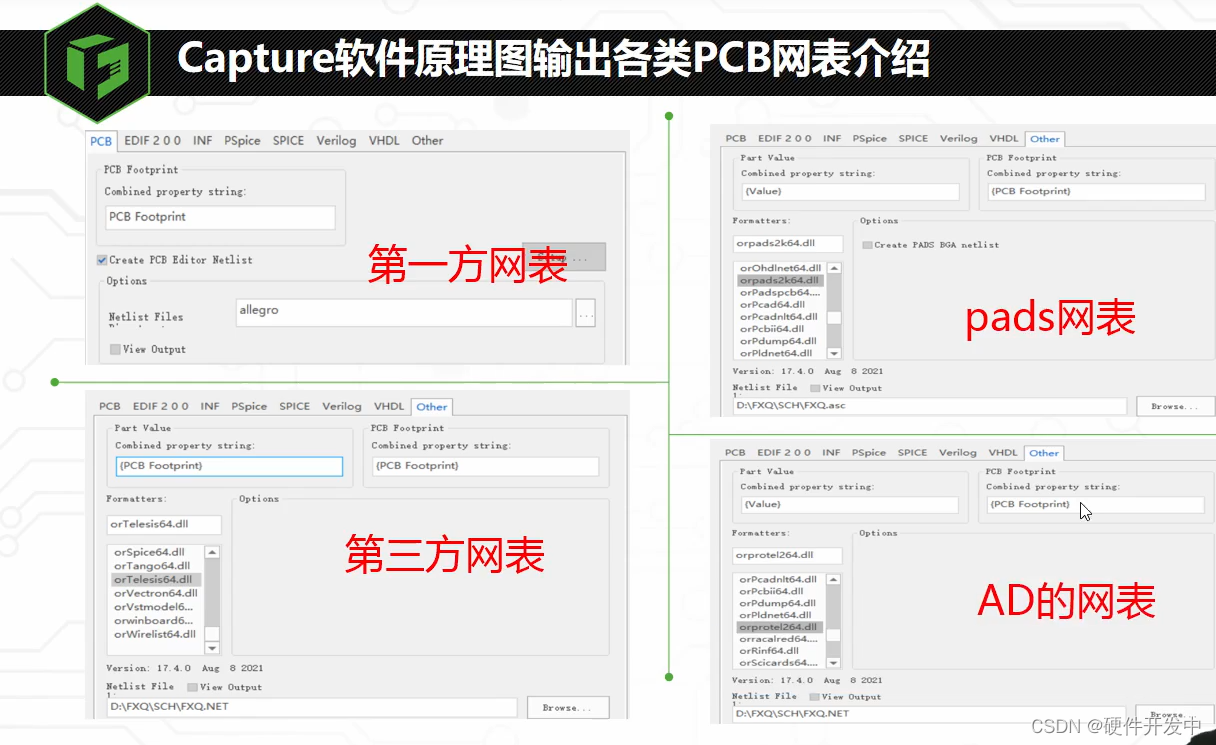

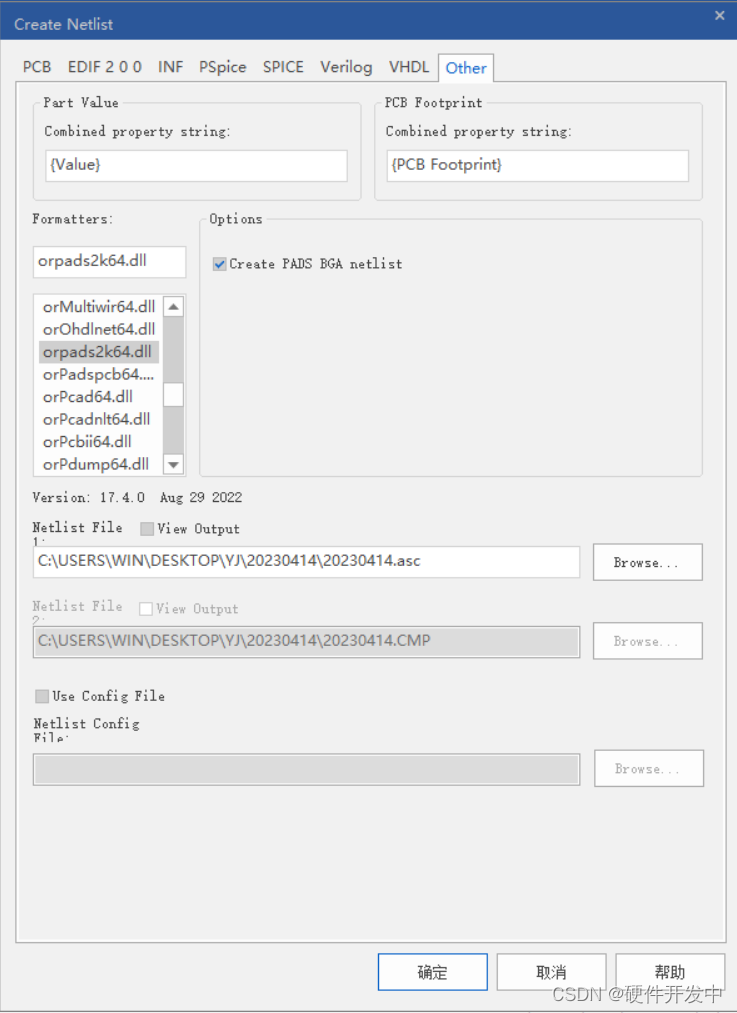

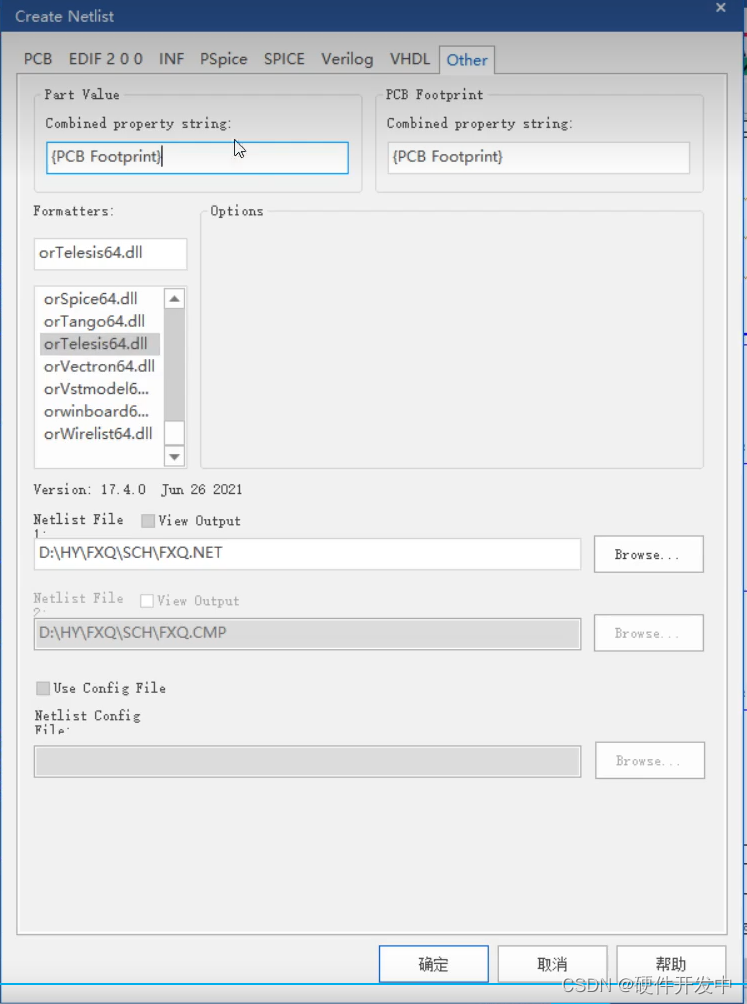

十 五，输出网表

第1和3可以用于allegro, 另外是pads和AD的网表。

第3方网表，需要将value值改为 pcb footprint（value里面有小数点，括号等，第3方软件不识别）

选择 ortelesis64.dll

pads 选择 orpads2k64.dll

右边的create pads bga netlist 打勾，

会生成.asc文件，就是pads用的网表

AD选择orprotel264.dll

生成.NET格式网表，就是AD用的网表

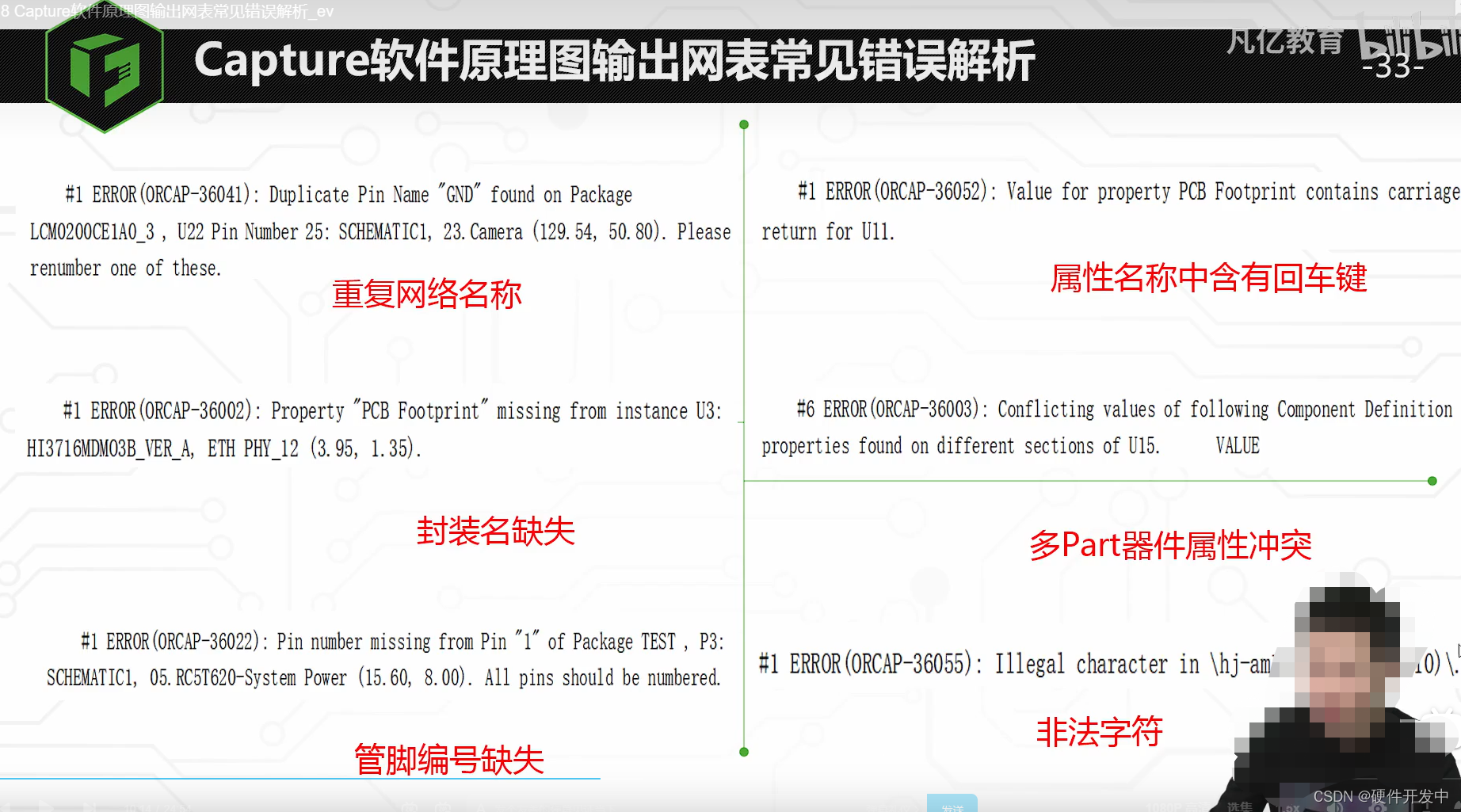

十六，网表常见错误解决方法

1，将网络名改成不一样，GND1,GND2,GND3

2, 添加封装

3，添加管脚编号

4，找到位置，删掉回车键

5，多part器件 value，封装名，来源路径 改成一致

6，修改非法字符（小数点，括号都是非法的）

重点：如果还解决不了，搜索error (ORCAP-xxxxx),网上一般都有帖子说怎么解决
