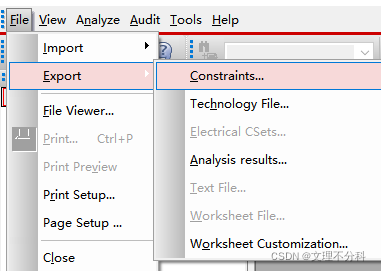

4、电气规则的导出

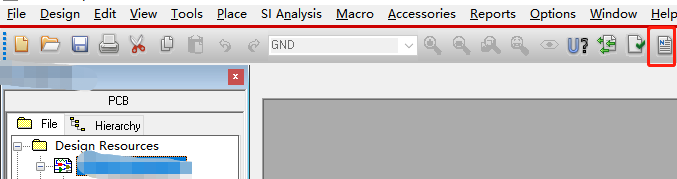

同样需要打开电气规则,然后按照如下操作执行





进入之后可以选择路径,也可以按默认路径,之后确定即可,有问题打开Window--------Session log查看失败原因, 解决 后即可重新导出网表
到这一步,你导出的网表就是有差分对设置的
方法二:通过PCB直接创建差分对(不推荐)

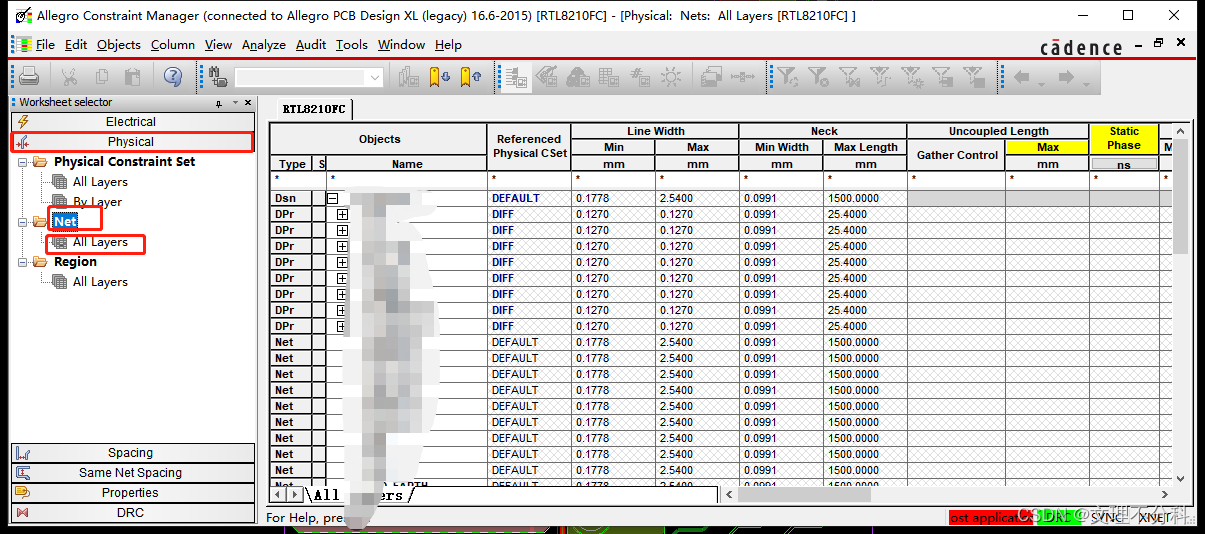

1、同样的打开规则设置,选择Physical

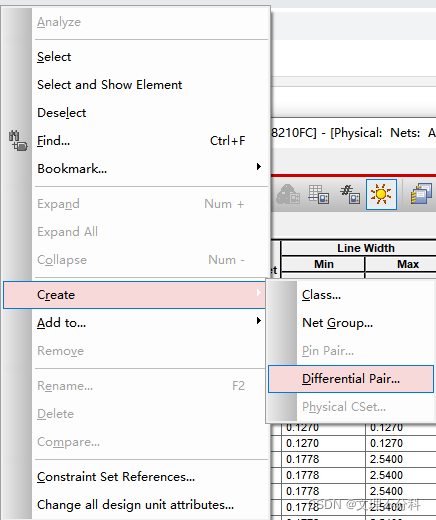

选择你要创建差分对的 NET ,鼠标右键

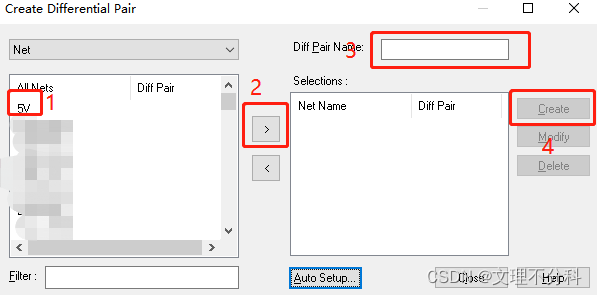

其中创建的步骤和方法一 一致创建完成之后添加自己设置的差分规则即可

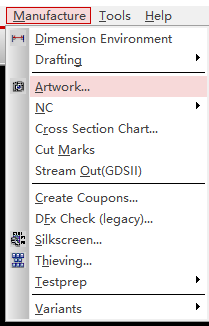

4. 光绘导出

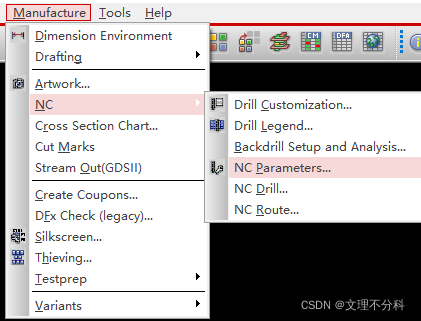

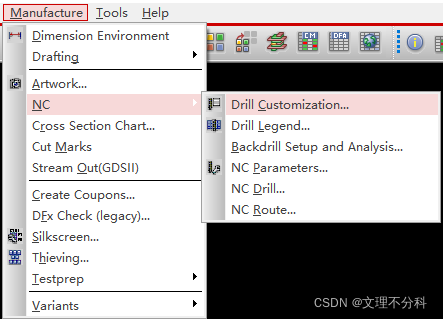

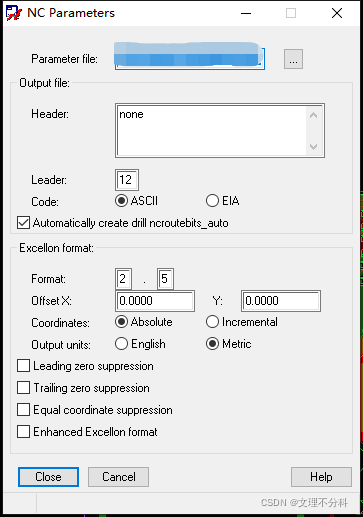

1、钻孔参数放置

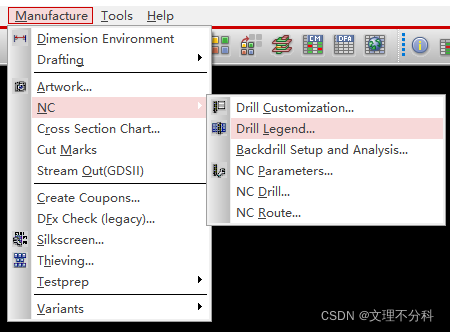

2、放置钻孔参数表
3、

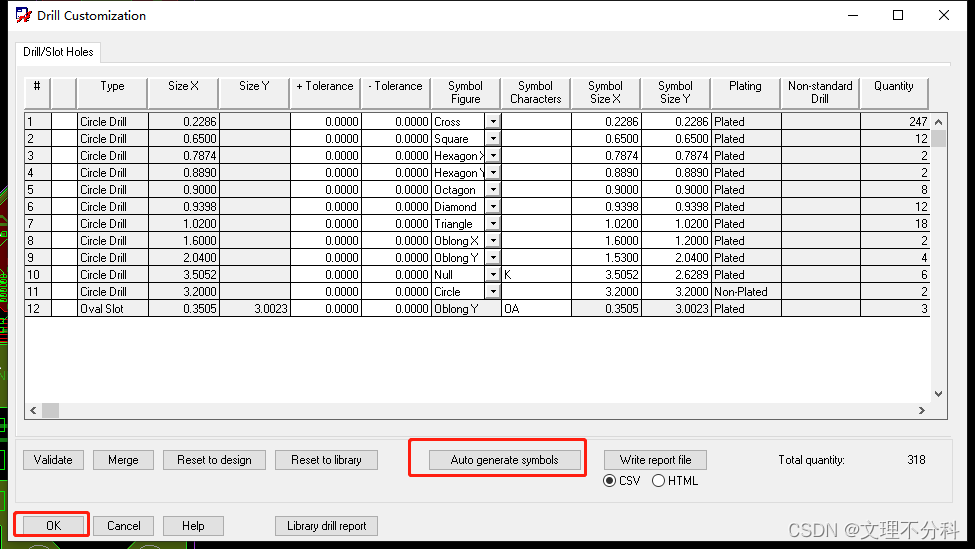

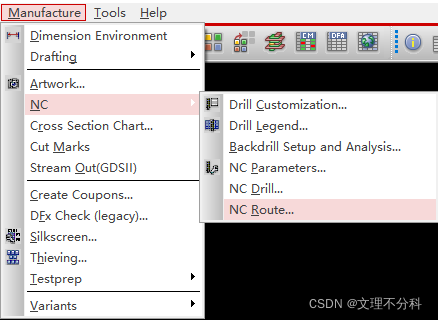

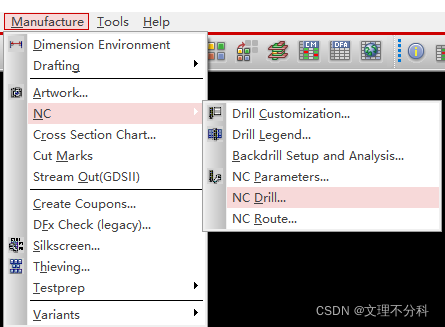

4、钻孔文件生成

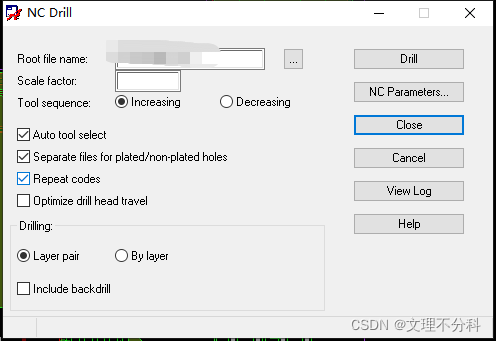

规则钻孔

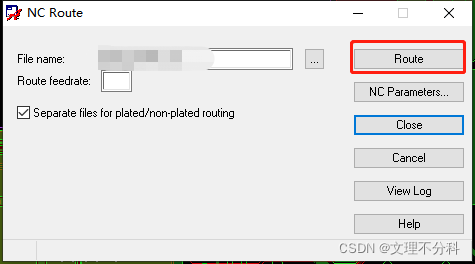

不规则钻孔

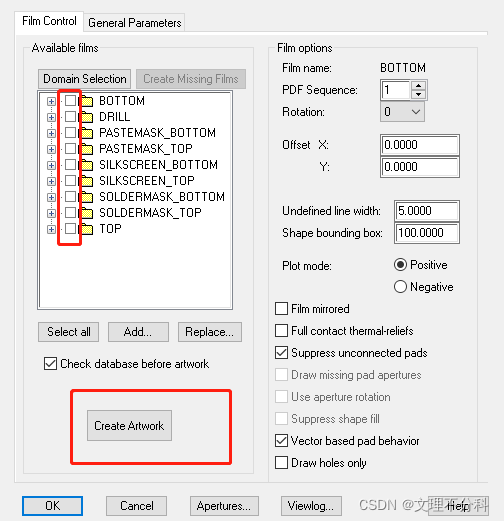

5、板层导出

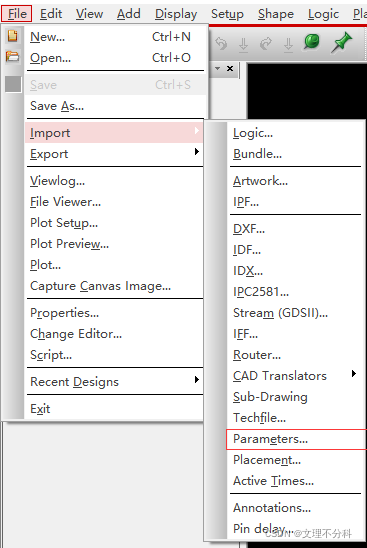

选择你需要的板层(如果是导入的板层,则都会有设置好的,如果不是那只能自己创建)

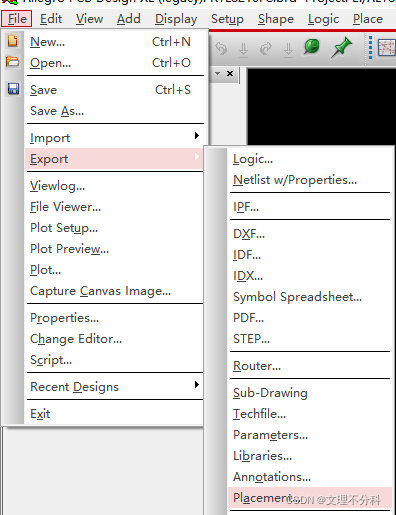

6、导出 坐标 文件
