Allegro Package Designer Plus SPB 17.4新版特性概览

Allegro Package Designer Plus

封装设计亮点——供电网络设计

供电网络需要充足稳定的电源供应和良好的接地设计,在 Cadence Allegro Package Designer Plus 17.4 SPB QIR4 版本更新中,我们对硅基设计模块Silicon Option 进行了更新,添加了全新的 Power Delivery 设计功能,可以帮助用户更好更快地进行硅基电源网络设计。




1PowerDelivery Rail /Rail Via Generator

Power Delivery Rail 设计工具包括 Rail Generator 和Rail Via Generator:

用户可以使用Rail Generator 参数化地创建 IC 风格的电源网格和地网格,电源/地网格按水平和垂直方向交错而成,需要保证电源地网络设置了 Ratnest Schedule 属性和 Voltage 电压属性。

Rail Via Generator 可以帮助用户在 Rail Generator 生成的电源/地网格相交位置参数化地快速设计出阵列过孔,需要保证 Rail 铜皮具有 Generated Rail 属性。

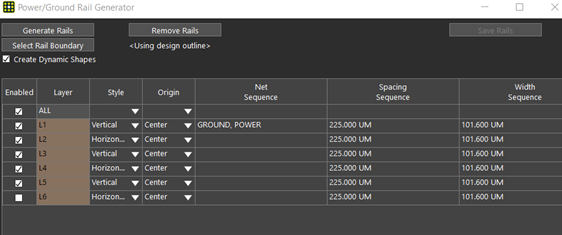

Power Delivery Rail Generator

参数化创建电源/地网格

2022 Allegro Package Designer Plus SPB 17.4 新版本的图1

2022 Allegro Package Designer Plus SPB 17.4 新版本的图2



2PowerDelivery Solution Generator

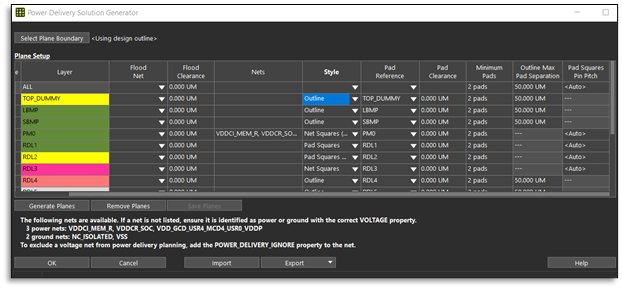

用户在 SPB 17.4 版本中,可以使用 Power Delivery Solution Generator,根据目标区域内的管脚和过孔位置,快速创建满足硅基制造商要求的电源/地平面铜皮。

  • 根据管脚位置以多种形式自动生成铜皮/平面,包括整层铺铜、根据 outline 创建、基于焊盘位置/网络生成矩形铜皮等;
  • 保证电源地网络设置了 Ratnest Schedule 属性和 Voltage 电压属性才能使用该功能;
  • 支持参数设置的保存,并可以随着设计进程,随时调整、完善和更新参数。

2022 Allegro Package Designer Plus SPB 17.4 新版本的图3

2022 Allegro Package Designer Plus SPB 17.4 新版本的图4
