图 基于计算域的网格划分
.png)

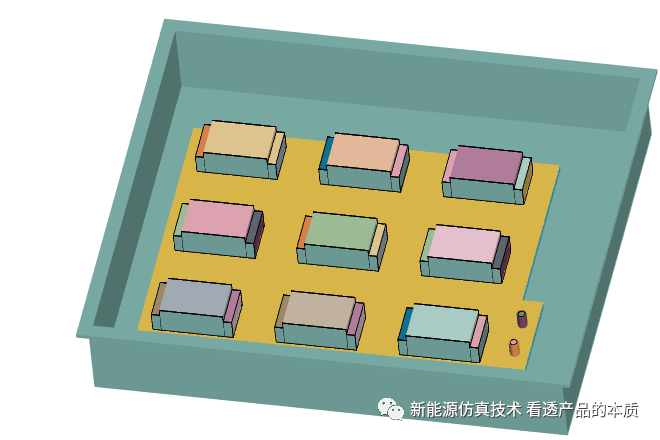

下面通过一个新能源汽车电池包案例进行说明基于部件的网格划分（Part Based Meshing, PBM）
.png)

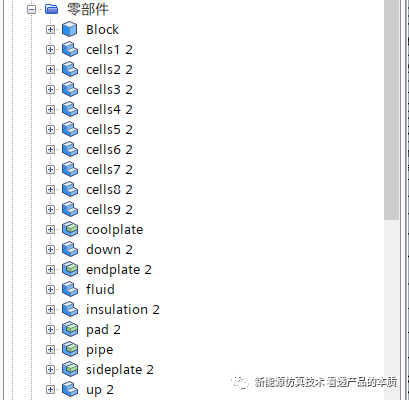

零部件清单如下：
.png)

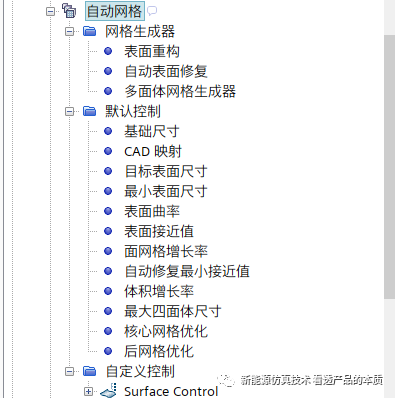

共计生成了三个自动化网格，第一个是除模组和导热垫之外的部件，如下图所示。
.png)

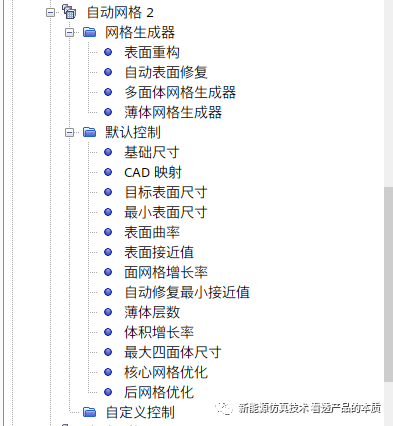

第二个是导热垫部件，如下图所示。
.png)

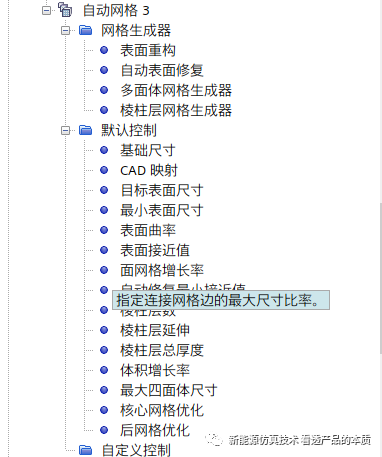

第三个是流体区域，如下图所示，主要是为了生产边界层和单独控制流体区域网格大小。
.png)

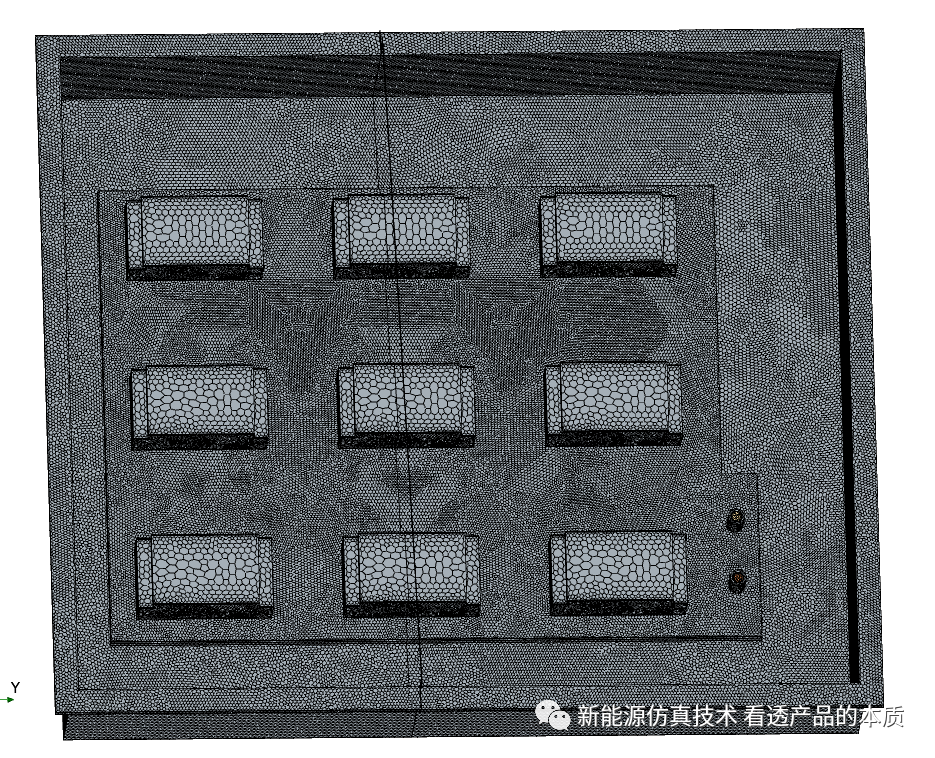

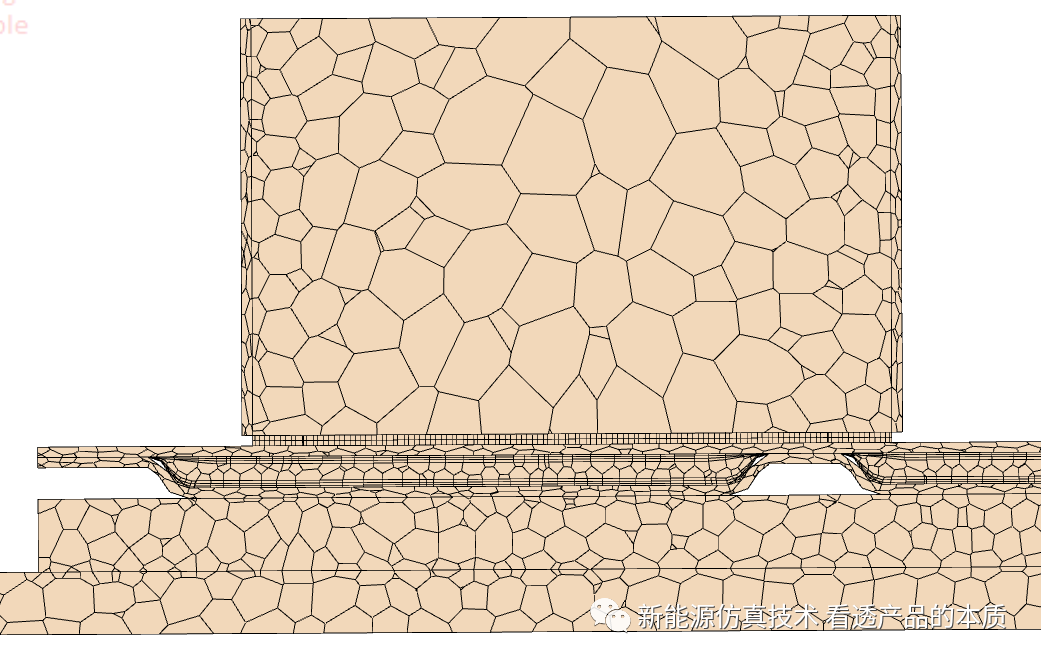

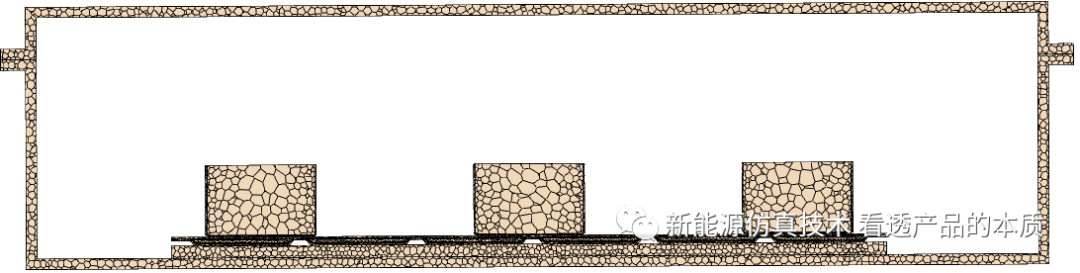

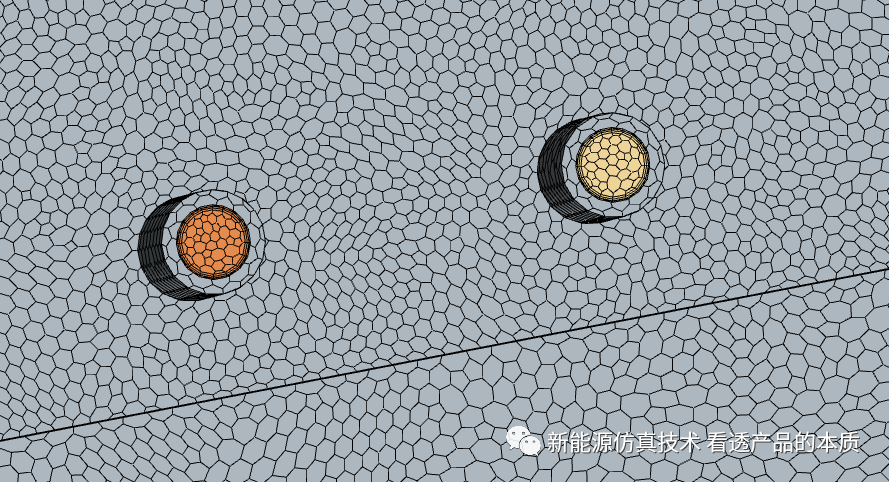

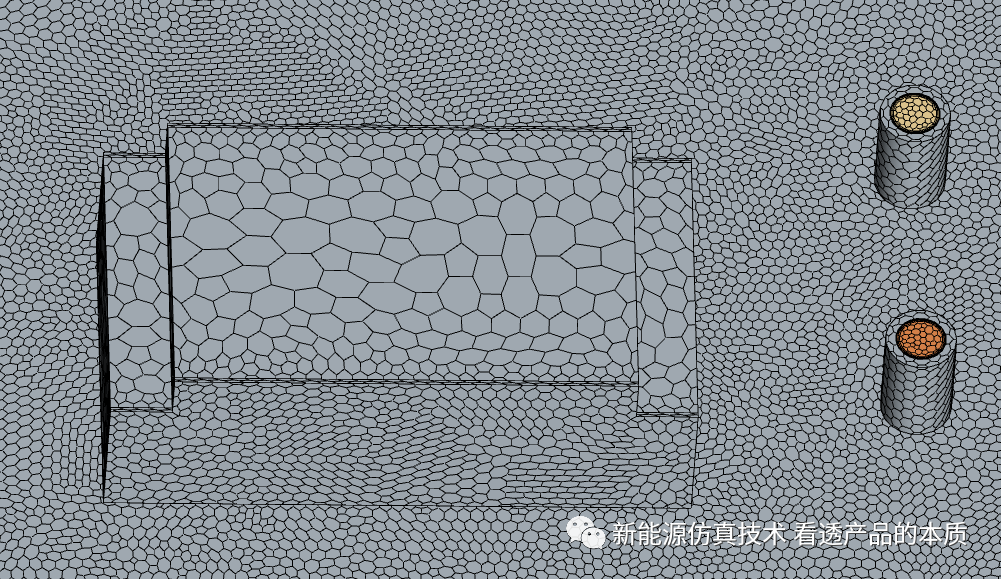

点击生成体网格，网格效果如下:
.png)
.png)
.png)
.png)
.png)

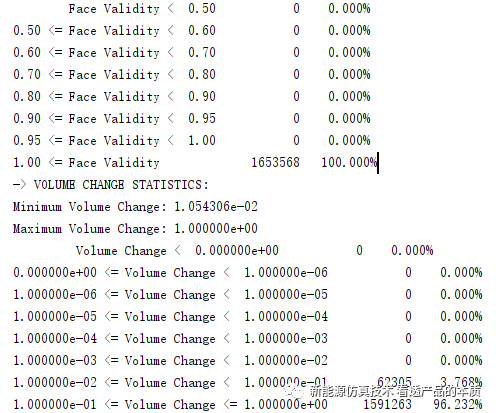

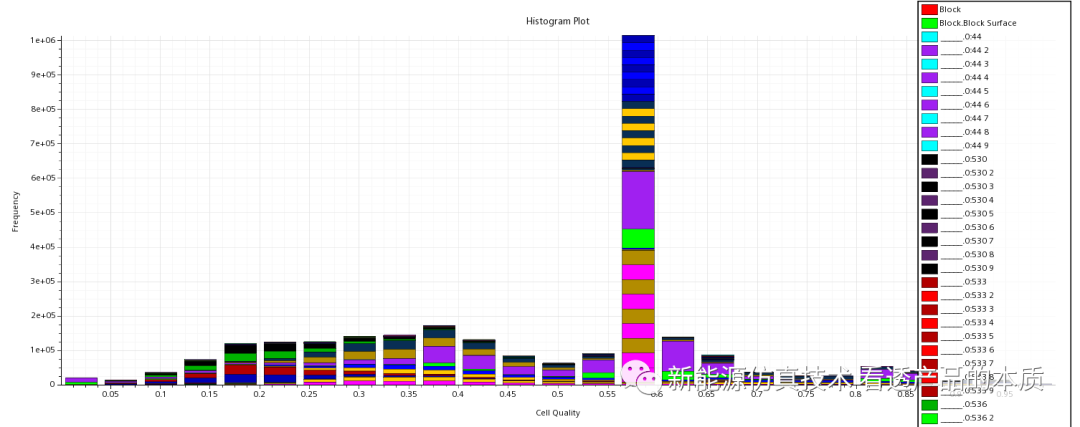

网格质量也是非常好。
.png)
.png)
文章来源：新能源技术和仿真
