几何模型展示

00:00 弹体、重叠体的几何模型展示

重叠体分割表面

00:40 给各个表面命名 moving wall、overset、sym

建立其他部件

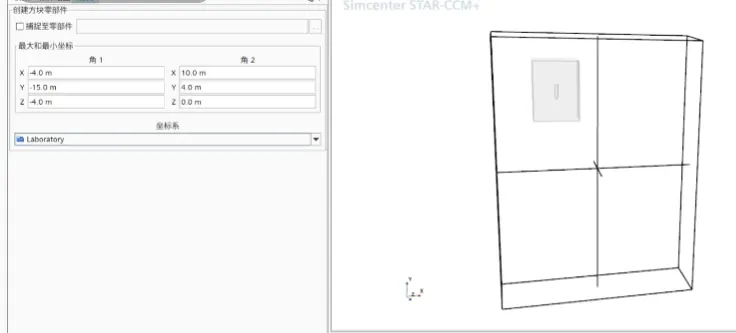

01:22 背景 新建“背景”体

• 02:06 背景体分割表面 inlet，top，back，sym-1，outlet，bottom

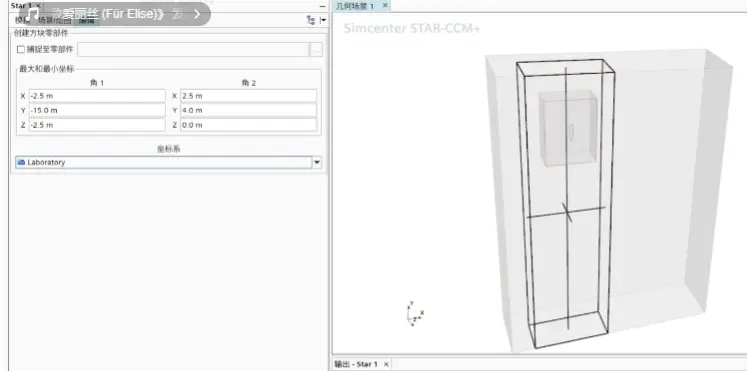

03:05 新建“重叠加密”新建“重叠加密”体

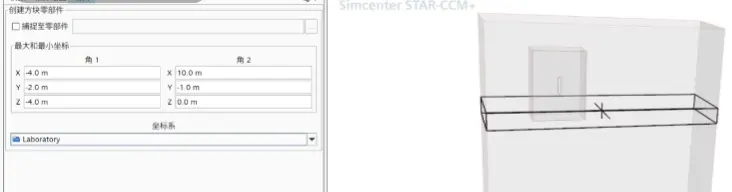

03:46 新建“水面加密” 新建“水面加密”体

04:21 新建“弹体加密” 新建“弹体加密”体

分配区域

05:34 分配区域、设置边界条件

物理模型

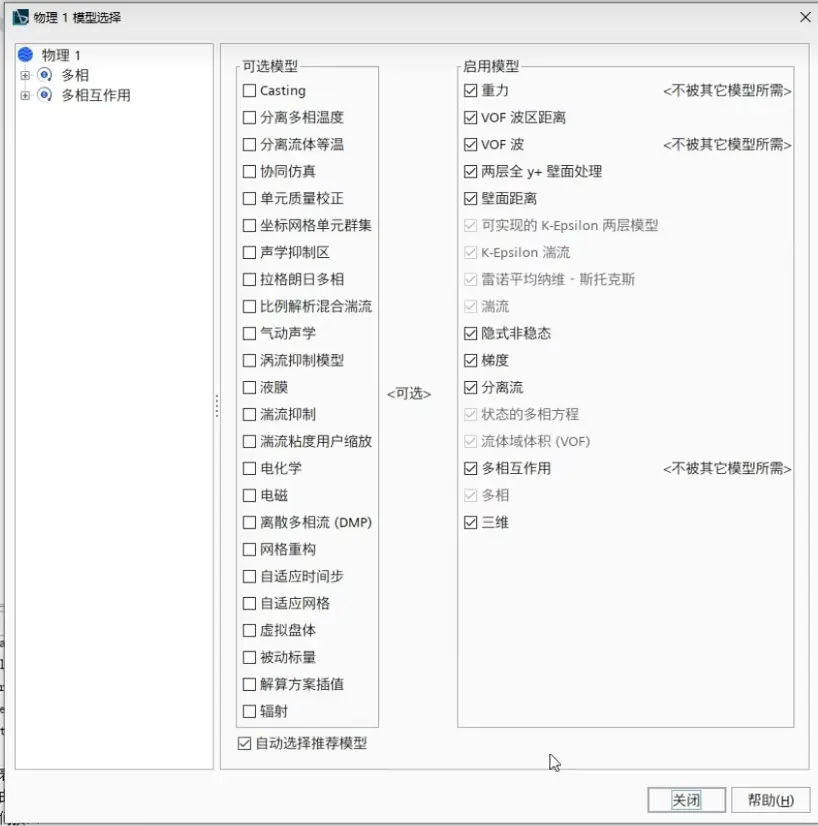

06:39 选择物理模型

07:30 画网格

物理模型

11:46 物理模型：多相流设置

DFBI

12:24 建立DFBI运动

12:36 DFBI运动指定

12:47 DFBI运动定义

1.新建体>>3D>>连续体：

• 12:53 体质量Body1：体质量（由三维建模软件得到）
• 14:16 Body1初始值 方向、惯性矩、角速度、速度、质心

惯性矩kg·m^2：由对角分量(Ixx, Iyy, Izz)和偏离对角分量(Ixy, Iyz, Izx)组成,勾选“使用质心”

质心m,m,m

速度m/s：[ …,…,… ]分量形式

• 16:14 Body1自由运动

物理模型

16:31 物理模型：VOF波-静水波水位上的点、垂直方向

16:59 物理模型：参考值 重力

17:16 物理模型：初始条件

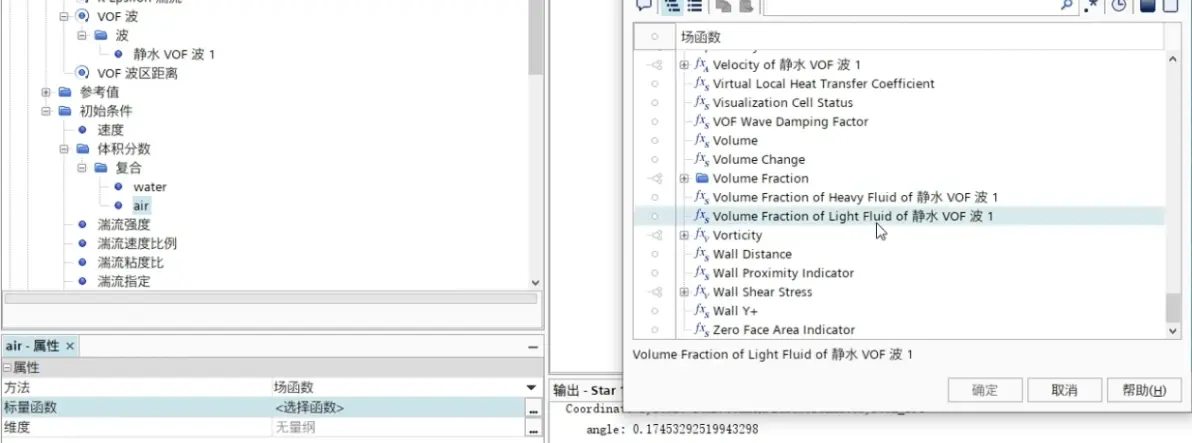

• 17:19 体积分数

由于是两相流，需要使用复合方法 ，分别设置水和空气的场函数

• 17:41 压力

同样采用场函数的方式定义

• 17:54 速度

同样采用场函数的方式定义

区域

18:05 区域：定义入口、出口边界条件

根据定义好的DFBI模型，来定义区域边界条件

• 18:11 inlet 速度、体积分数（场函数）
• 18:55 outlet 压力、体积分数（场函数）
• 19:35 bottom 速度、体积分数（water的体积分数为1，空气为0）
• 19:57 top 速度、体积分数（water的体积分数为0，空气为1）

求解器

20:23 求解器 只是看了一眼

场景

20:34 新建标量场景

• 20:41 零部件选择 选择了两个对称面
• 20:57 选择水的体积分数 volume fraction of water
• 21:10 初始化后会出现两相流的分界面

求解历史

21:46 新建求解历史 新建求解历史后会自动建立求解视图

22:30 专家 在“专家”中选择全部区域，这是仿真成功的关键

22:33 时间步频率
