COMSOL超表面结构偏振转换特性仿真分析

本文复现了超表面中偏振转换型超表面，参考的文献是《一种超宽带反射型极化转换超表面设计》-于惠存，

一种超宽带反射型极化转换超表面设计_于惠存.pdf

具体模型如下

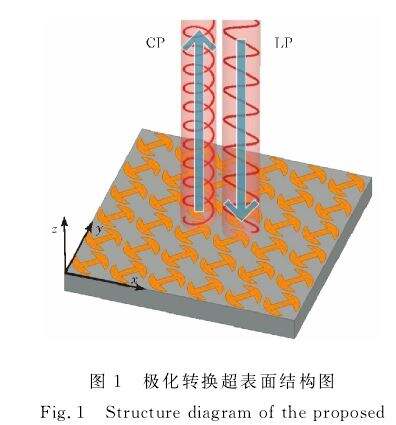

在介质板上面铺有H型金属片，在介质板下方有一整块金属将电磁波完全反射。左旋圆偏光入射到该超表面上，反射光为右旋圆偏光。实现对反射光的一种偏振转换。

我复现的内容如下

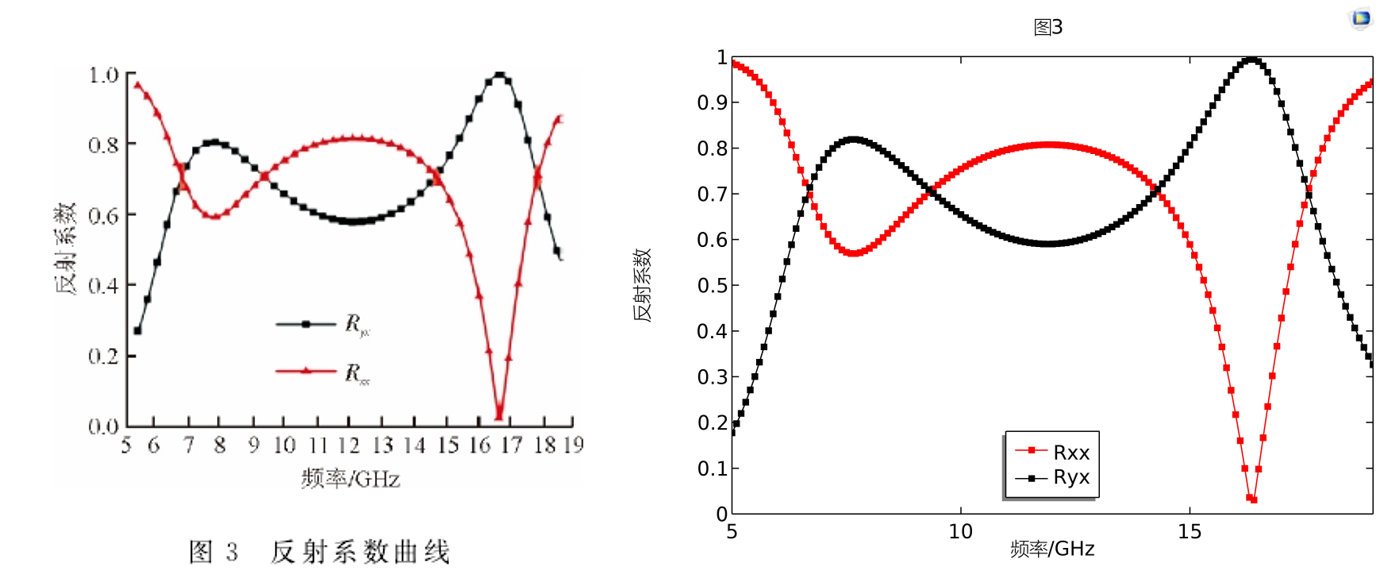

1，x偏振波垂直入射时，仿真了反射波中x偏振分量与y偏振分量的反射系数

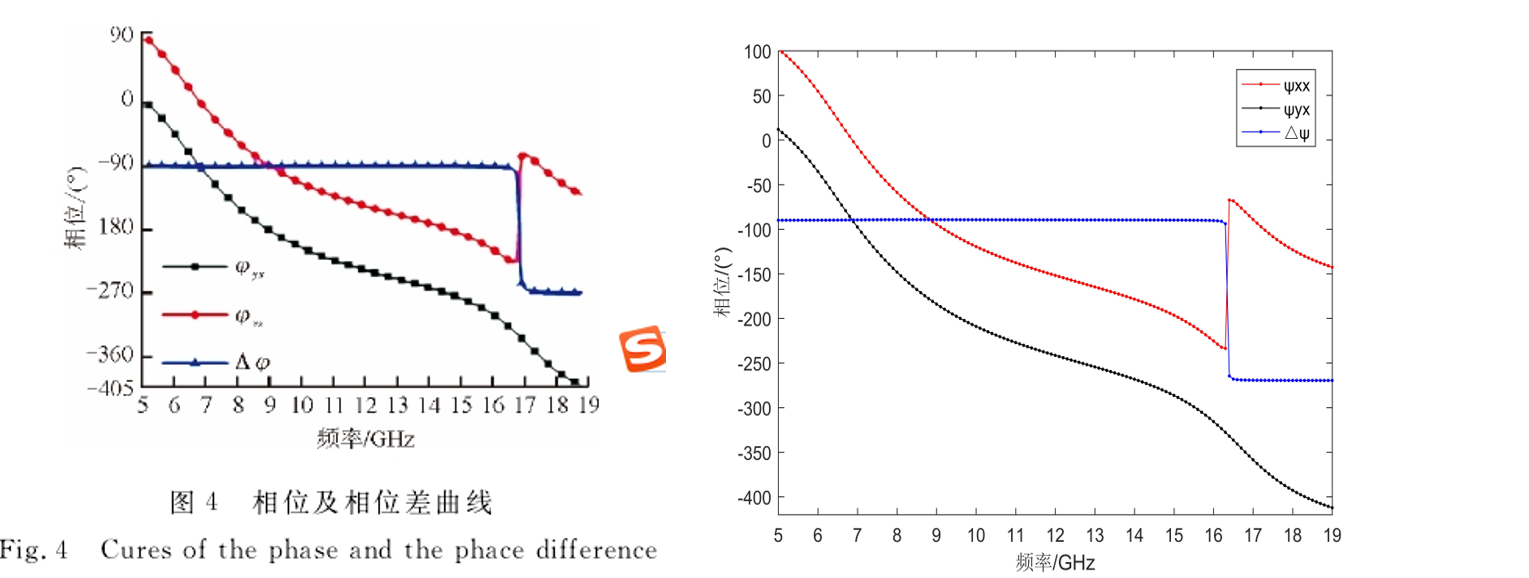

2，x极化波入射时，反射波中x分量与y分量的相位差。这里除了comsol，还需要用到matlab才能复现出下图。具体的matlab代码及操作步骤在下方的付费内容里有。

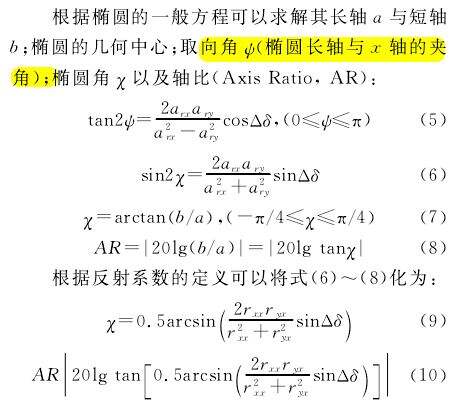

3，x极化波入射时，反射波的椭圆角，因为反射波既有x分量，又有y分量，所以反射波是个椭圆波，该椭圆的椭圆角=短半轴/上长半轴，计算椭圆角需要用到matlab。论文给出了椭圆角的计算公式如下

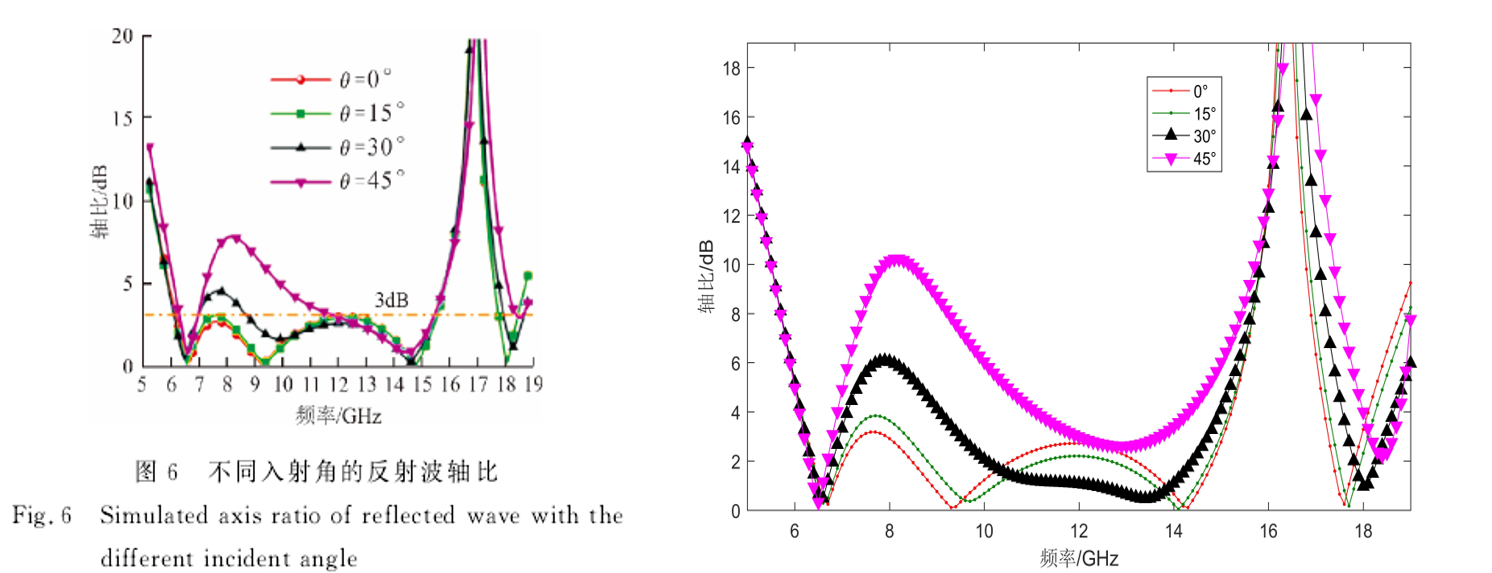

4，x极化波入射角改变时，反射波的椭圆角如下

可以看到我的结果与论文有点不同，这是因为作者用的是CST仿真的，而我用的是comsol。

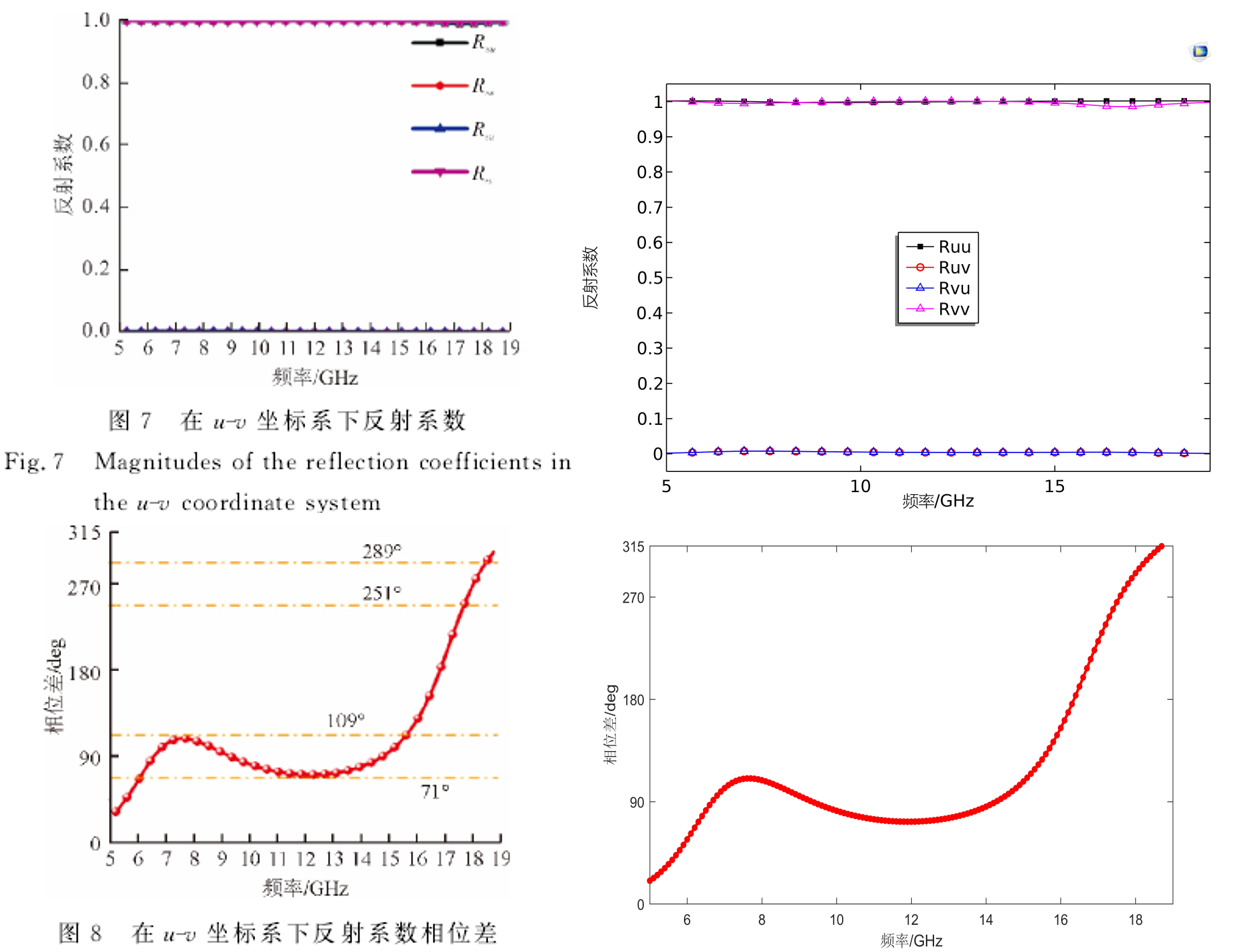

5，不再是x极化波入射，而是与y轴和x轴有一定夹角的u波v波入射，得到反射波中u波和v波的反射系数ruu,rvu,rvv,rvu及反射系数的相位差如下。

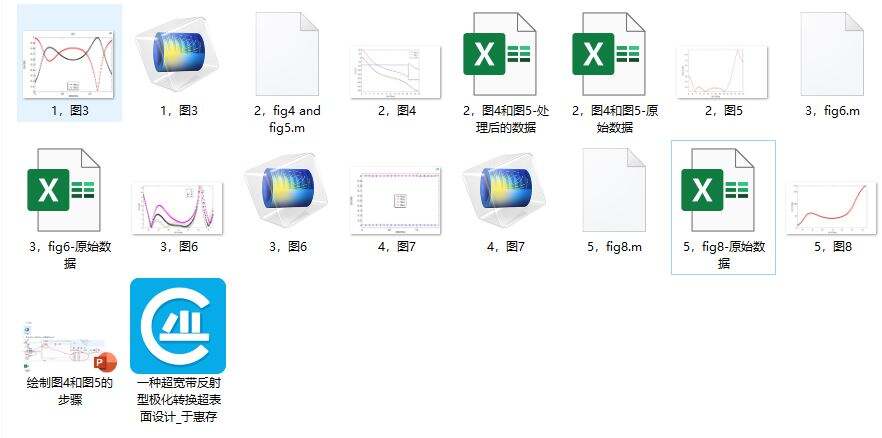

下面是付费内容，包含comsol模型（5.6版）和matlab代码（2018版）。并有一份ppt详细介绍了如何将comsol算出的结果导入到matlab中绘制出论文的图。
