COMSOL多孔介质结构建模:孔隙尺度深入解析

首先获取一张多孔介质图片,这里就以COMSOL官网教程图片为例了。

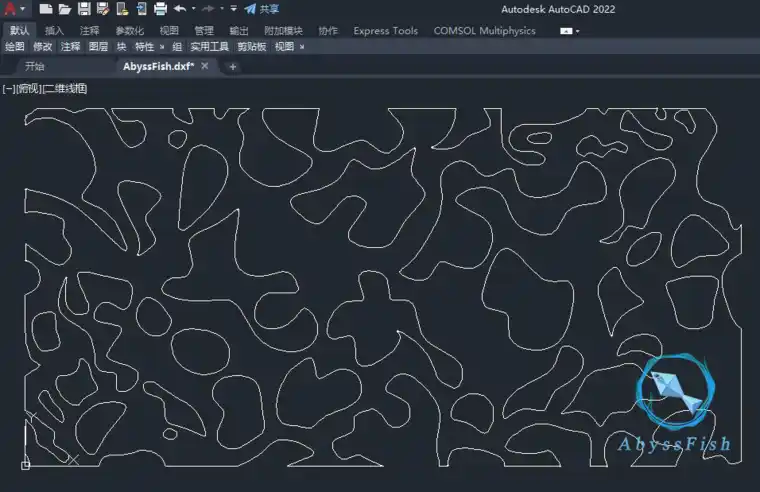

通过软件将png格式的图片转换为DXF格式文件,也就是AutoCAD支持的文件:

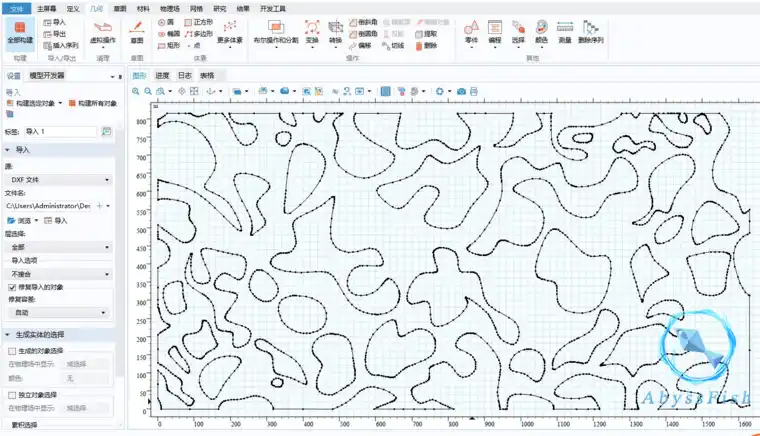

下一步打开COMSOL软件建立二维模型,导入事先准备好的dxf模型,需要注意导入选项选择【不接合】

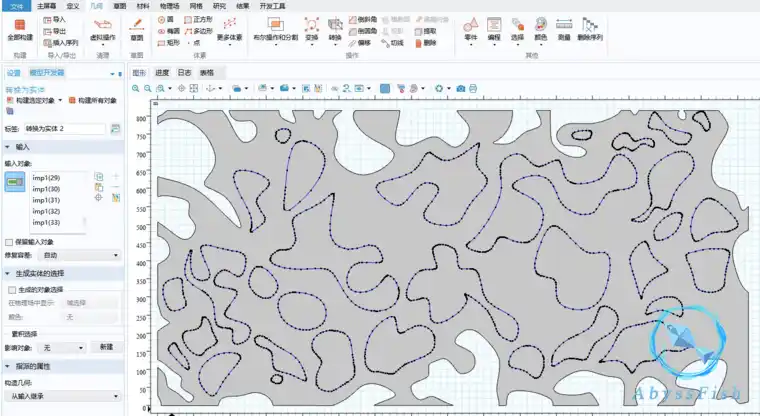

然后通过转换为实体命令将图形的外侧轮廓及内部孔隙分两步转换为实体,这里在选择内部孔隙时可采用全选的方式更快速的选择。




通过布尔操作与分割中的差集做差,将孔隙部位挖空。




网格划分等后续操作:
