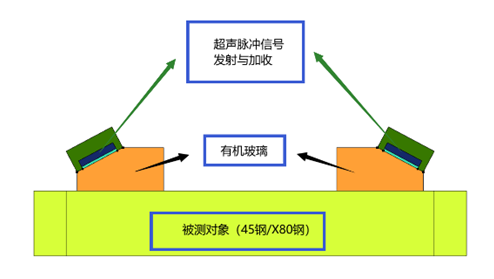

本案例模拟了超声波检测过程，被检测对象是一钢材质结构，超声脉冲信号布置了发射端和接收端，并且通过有机玻璃将声波传导至结构内，模型如图1所示：
图1 几何模型
模拟了超声波（频率5mhz）从发射，传播到接收这一过程，仿真结果如图2所示：
图2 超声波从发射、传播到接收过程中的压力变化分布

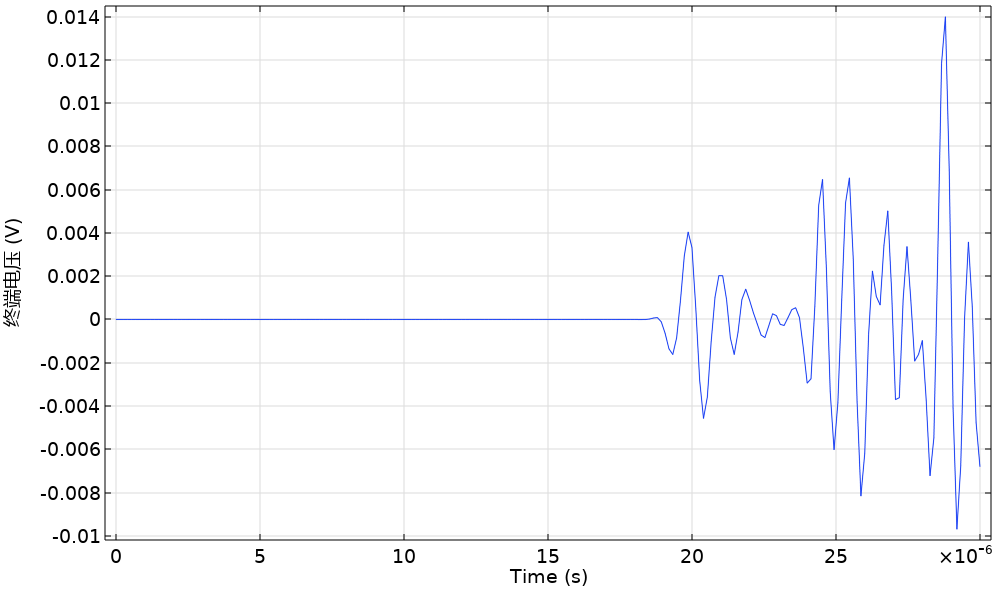

信号接收器接收到的信号随时间变化曲线，如图3所示：
图3 接收信号随时间变化曲线
感兴趣的朋友可下载模型源文件，欢迎交流合作
