这里，提供一个自定义函数，使得mathcad中也能用它来绘制简单的几何图形，甚至于画出美丽的图案来。
本文包括以下内容：

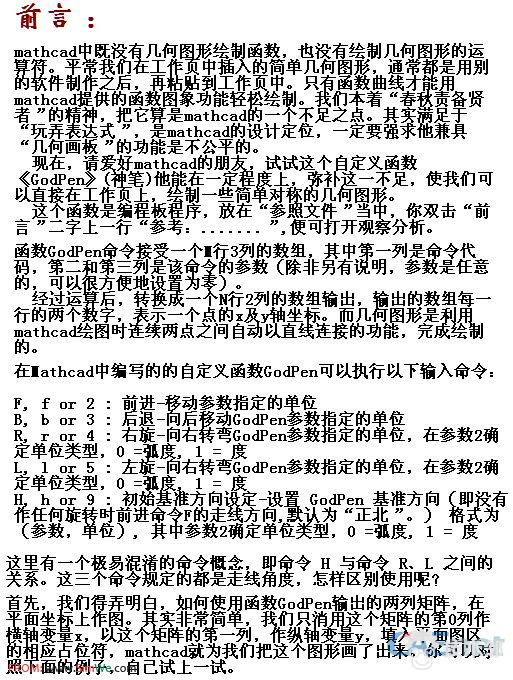

一、前言

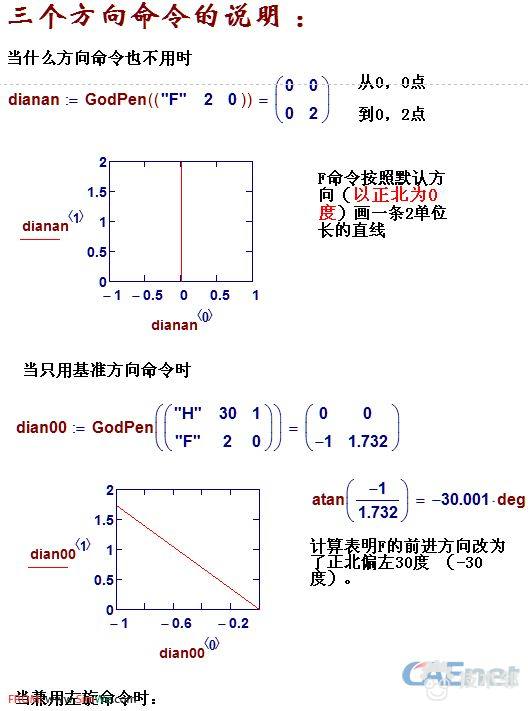

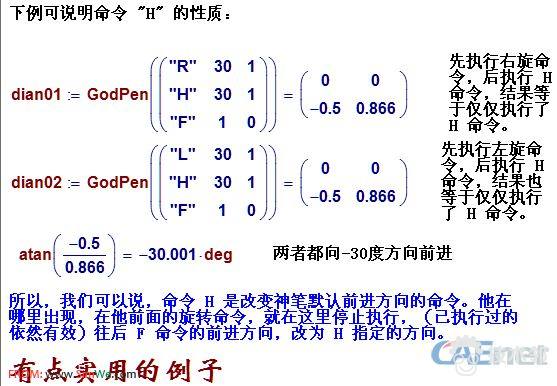

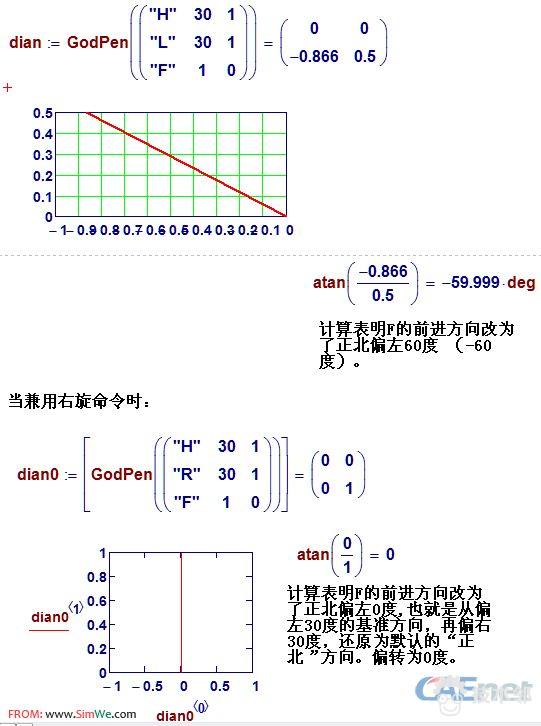

二、三个方向命令的说明：
三、有点实用的例子

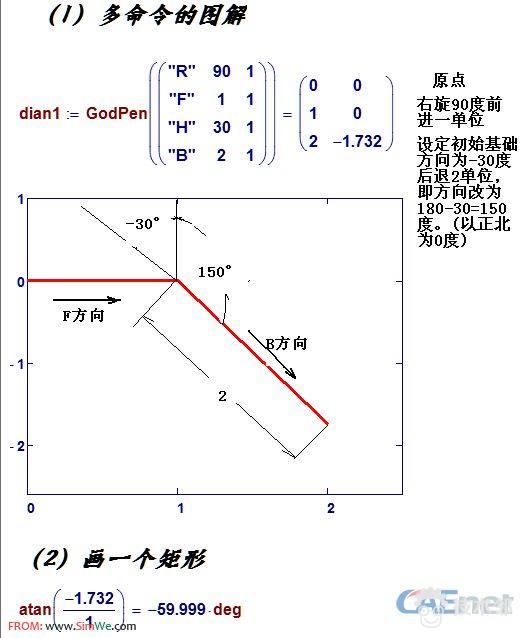

1、多命令的图解

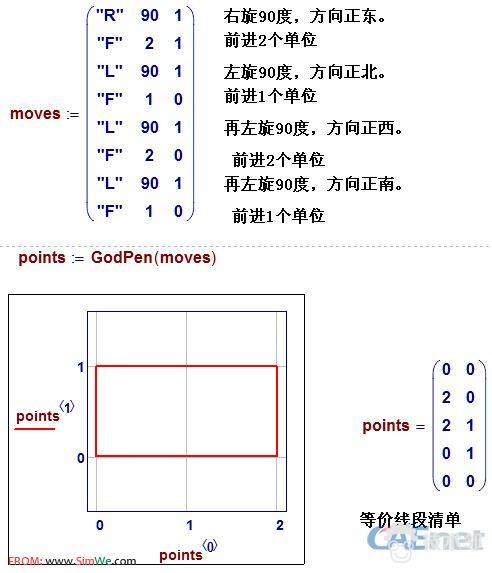

2、画一个矩形
3、画一个正三角形

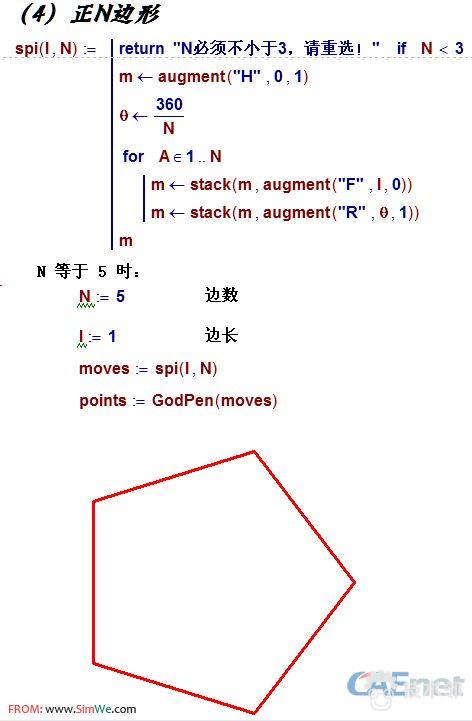

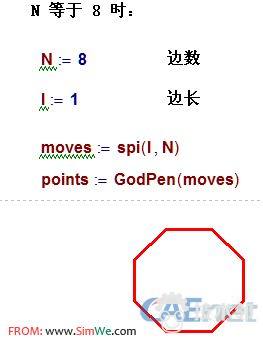

4、正N边形

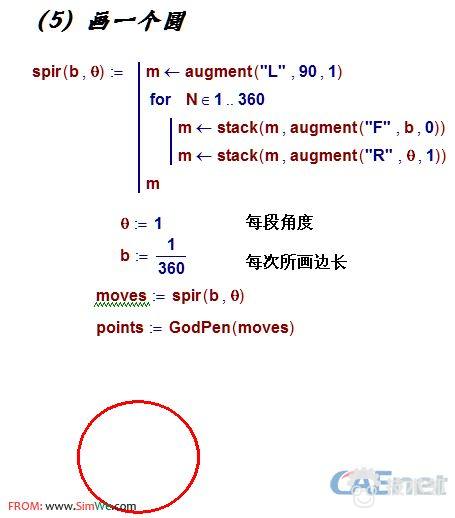

5、画一个圆
四、游泳中学会游泳
1、矩形跑道
2、五辨菱花
3、欧式窗户
4、织锦图案
5、曲折五角星
（仅仅改变参数得到的图案）
6、材料断面轮廓
7、奇妙的花纹
特别提醒：附件中的两个rar文件，使用时要解压放在同一个文件夹中。并且要把GodPen参照.xmcd重新作为引用文件插入主文件的“参照文件插入区”。
请看下面：
![[forum.simwe.com]MATHCAD14也画几何图形1.png](https://www.gofarlic.com\upload\jishulink\509\130822637504956.png "[forum.simwe.com]MATHCAD14也画几何图形1.png")
![[forum.simwe.com]MATHCAD14也画几何图形2.png](https://www.gofarlic.com\upload\jishulink\509\130822795309550.png "[forum.simwe.com]MATHCAD14也画几何图形2.png")
![[forum.simwe.com]MATHCAD14也画几何图形3.png](https://www.gofarlic.com\upload\jishulink\509\130822951504742.png "[forum.simwe.com]MATHCAD14也画几何图形3.png")
![[forum.simwe.com]MATHCAD14也画几何图形4.png](https://www.gofarlic.com\upload\jishulink\509\130823270306136.png "[forum.simwe.com]MATHCAD14也画几何图形4.png")
![[forum.simwe.com]MATHCAD14也画几何图形5.png](https://www.gofarlic.com\upload\jishulink\509\130823342106223.png "[forum.simwe.com]MATHCAD14也画几何图形5.png")
![[forum.simwe.com]MATHCAD14也画几何图形6.png](https://www.gofarlic.com\upload\jishulink\509\130823415607515.png "[forum.simwe.com]MATHCAD14也画几何图形6.png")
![[forum.simwe.com]MATHCAD14也画几何图形7.png](https://www.gofarlic.com\upload\jishulink\509\130823521807443.png "[forum.simwe.com]MATHCAD14也画几何图形7.png")
![[forum.simwe.com]MATHCAD14也画几何图形8.png](https://www.gofarlic.com\upload\jishulink\509\130823659307215.png "[forum.simwe.com]MATHCAD14也画几何图形8.png")
![[forum.simwe.com]MATHCAD14也画几何图形9.png](https://www.gofarlic.com\upload\jishulink\509\130823718704488.png "[forum.simwe.com]MATHCAD14也画几何图形9.png")
![[forum.simwe.com]MATHCAD14也画几何图形10.png](https://www.gofarlic.com\upload\jishulink\509\130822421803491.png "[forum.simwe.com]MATHCAD14也画几何图形10.png")
