Mathcad进阶:绘制波特图的实用贴士

1.定义变量

先定义一个范围变量,范围变量中的.. 是使用;(分号按键敲出)

上述语句定义范围变量,范围是0.001到600,间距是0.1。

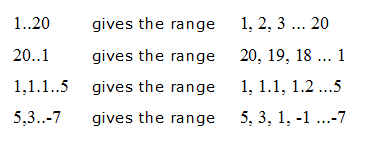

其它范围变量如下(左侧是代码,右侧是范围)

2.定义传递函数

定义需要绘制的传递函数

上述操作,使用编程工具(programming)中的add line 和 local definition

 i或j,表示虚单位。注意,必须键入1i或1j,而不是i和j,单击表达式外部时,“1”将消失。

3.绘制波特图

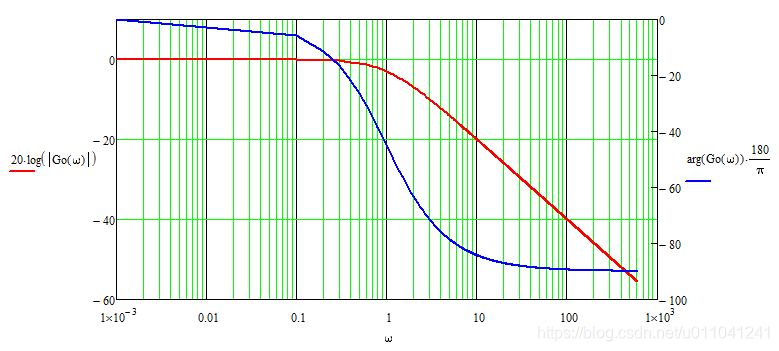

然后敲击@符号 ,绘制图像,如下图

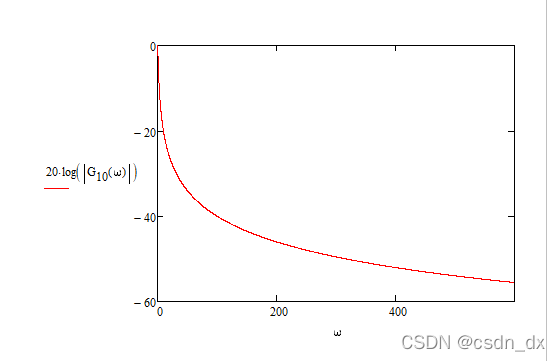

此时不是对数坐标,需要修改,双击图像,启用x轴的对数比例,并启用X轴的网格线

180/π 是弧度转换成角度。

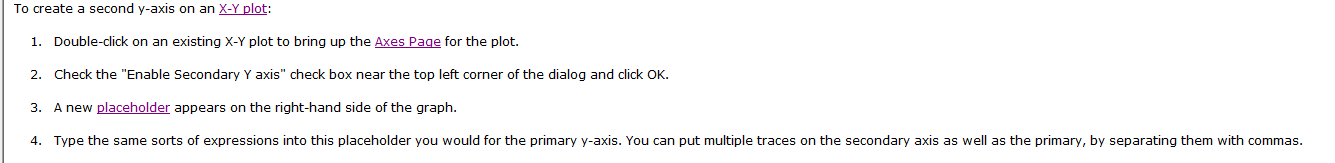

绘制第二个的y轴,采用下图的方法,双击plot 然后使能第二个y轴即可。
