MathCAD绘图技巧：信号周期、振幅、频率解析

已知：正弦信号的完整公式xt=Asin(ωt+φ)
小技巧：若想在MathCAD中打出π，需要同时按下Ctrl+Shift+P。

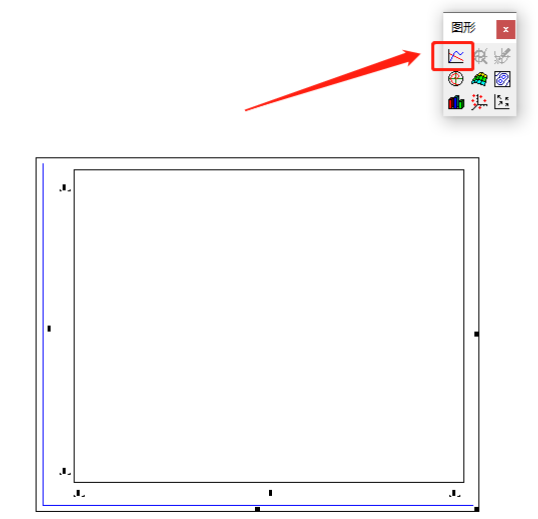

1、首先，画出一个各参数均不为0的正弦信号。打开软件，点击【文件—新建—选择’空白工作表’—点击’确定’—点击左上的’图形工具栏’】，在打开的图形工具栏中点击’X-Y绘图’，将得到一个二维坐标轴。

小技巧：初始默认坐标轴若小，鼠标左键点击坐标轴，出现边框后，点击下边框和右边框的黑色方框，即可改变大小。

若要移动位置，可将鼠标放在坐标轴的边框上，鼠标变成手形，即可挪动位置。

2、画出第一个信号图：在横坐标的占位符中输入‘x’，纵坐标输入2sin(x)，表示是将横坐标的变量定义为x，而纵坐标以横坐标为变量的函数2sin(x)，在纵坐标的公式输入完成后，敲回车，即可出现函数图。

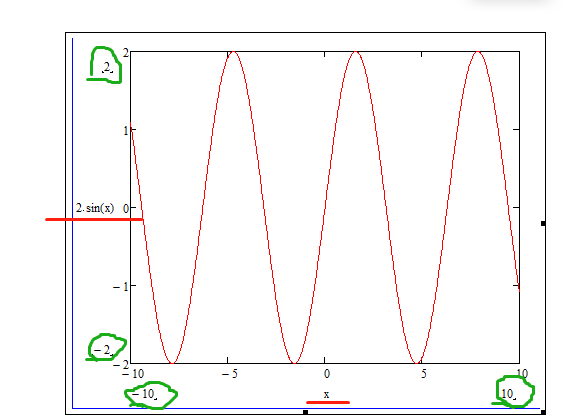

小技巧：在‘占位符’中，可直接输入公式或定义的变量名，不需要输入=，占位符位置如下图。


根据实际情况，信号一般是跟随时间变化，因此时间刻度应从0开始。若要修改信号的时间范围，在点击上图的绿色位置，即可修改显示的坐标轴刻度范围，将显示修改后的刻度范围内的信号。

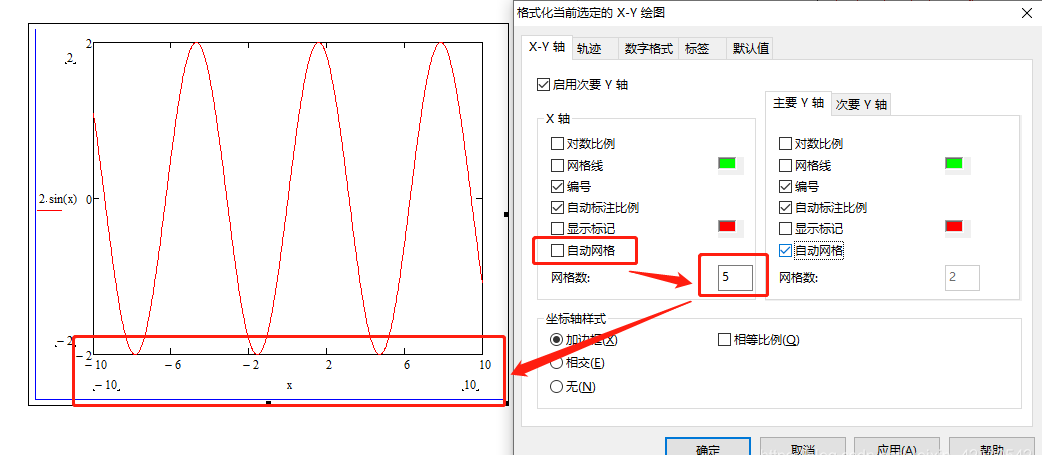

在调整坐标轴刻度范围后，默认显示的刻度也将不适合。因此，需要修改在坐标轴上显示的刻度个数。双击坐标轴，在出现的【格式化当前选定的X-Y绘图】中，将需要修改的坐标轴对应的【自动网络】对勾取消，并修改网络数。如图：

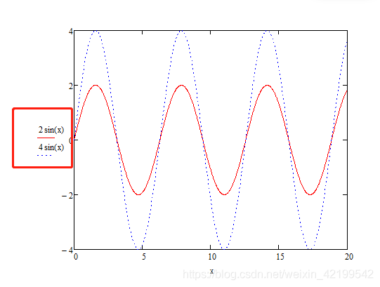

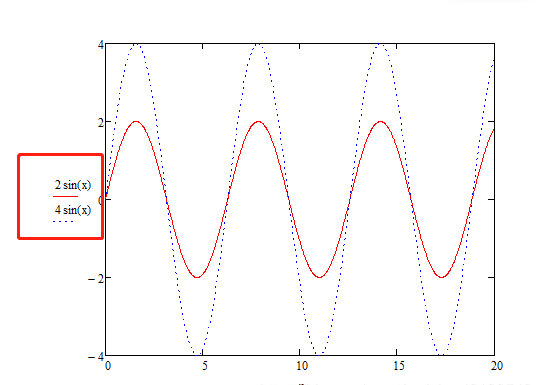

3、画第二个信号图。将鼠标再次放在纵坐标的占位符上，在上一个信号的公式后，输入【英文输入法下的逗号】，然后输入第二个信号的公式，敲击回车，即可完成。

小技巧：修改绘制图像所用的线条。双击坐标轴，在打开的【格式化当前选定的X-Y绘图】中，进入‘轨迹’标签，即可修改。

综上，已绘制完成。
