NX套娃系列：用NX绘制NX模型的创意实践（二）

上次我们用UG软件绘制了一个立体UG图标模型，众所周知，UG和NX说的都是同一个软件，咱们要雨露均沾，所以今天就来绘制一个NX模型吧！

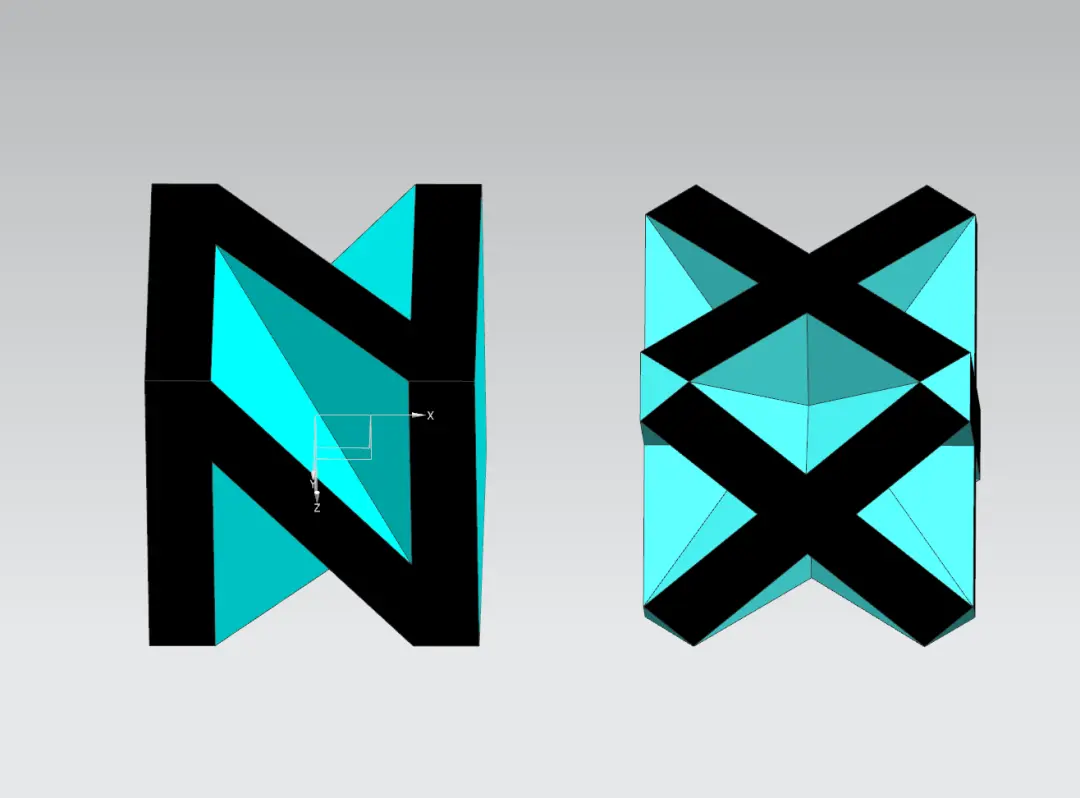

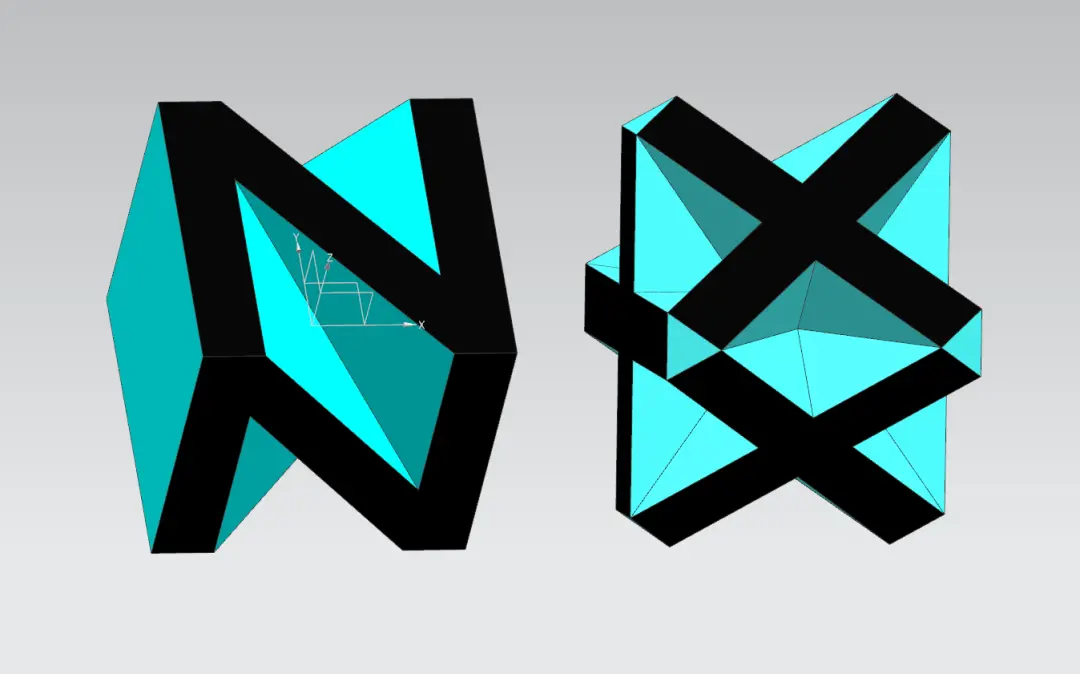

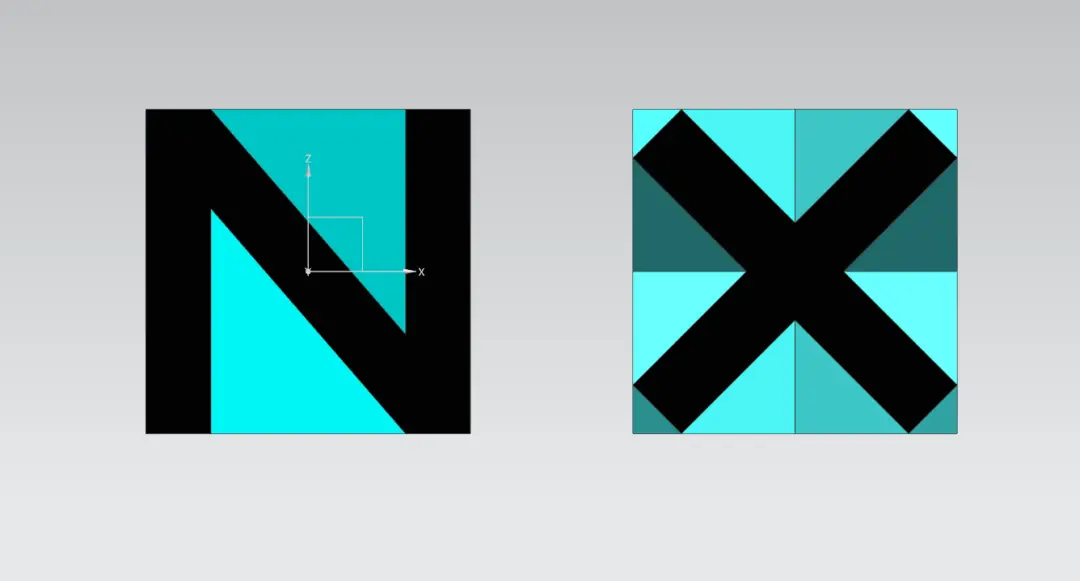

这个模型有什么特点呢？特点就是翻转后还是NX的图样，来看看详细绘制过程吧！

建模过程：

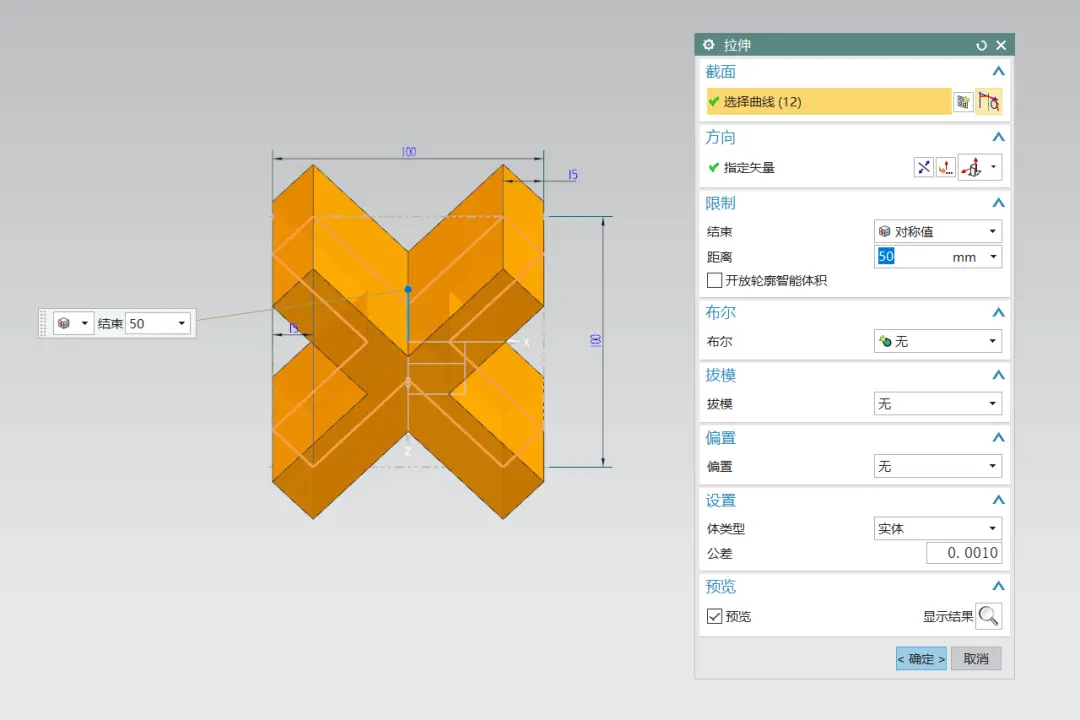

1.打开UG，绘制文字X的草图，并进行对称拉伸50mm

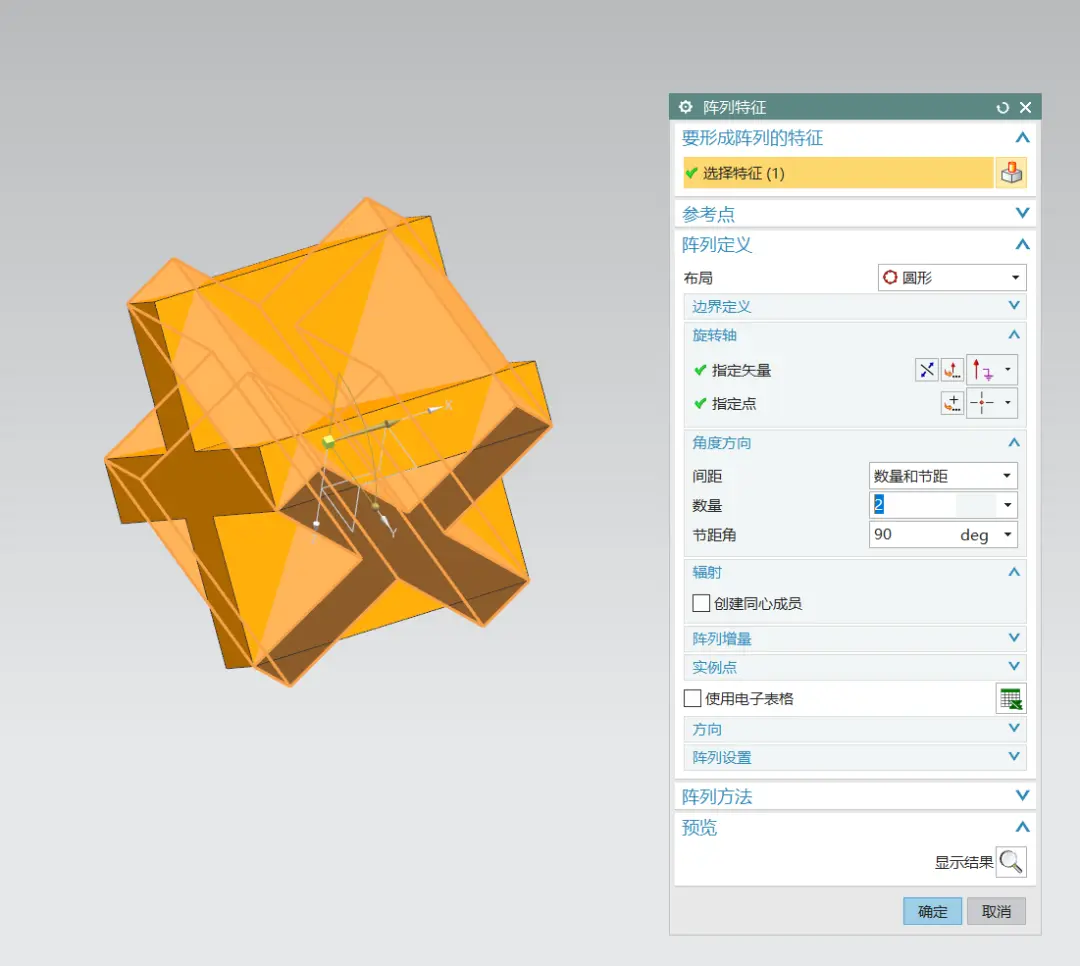

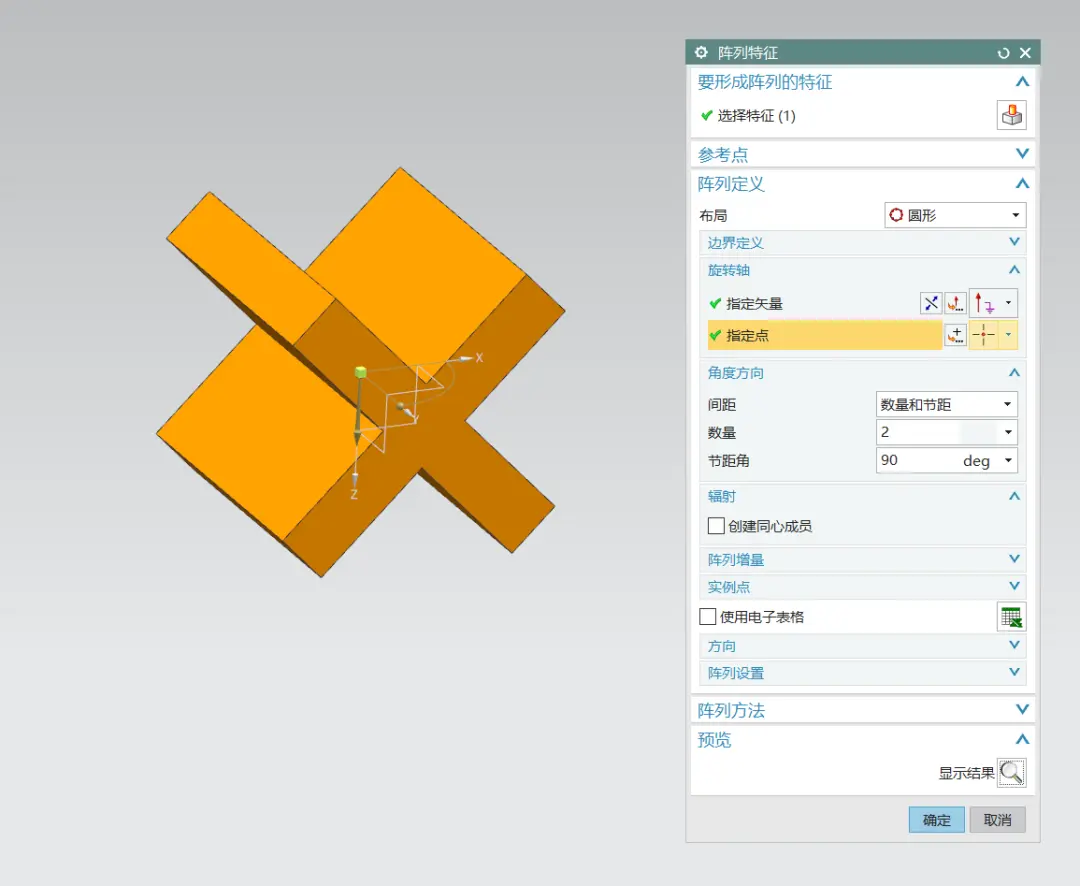

2.以Z轴进行圆形阵列，角度90.

3.再以X轴进行圆形阵列

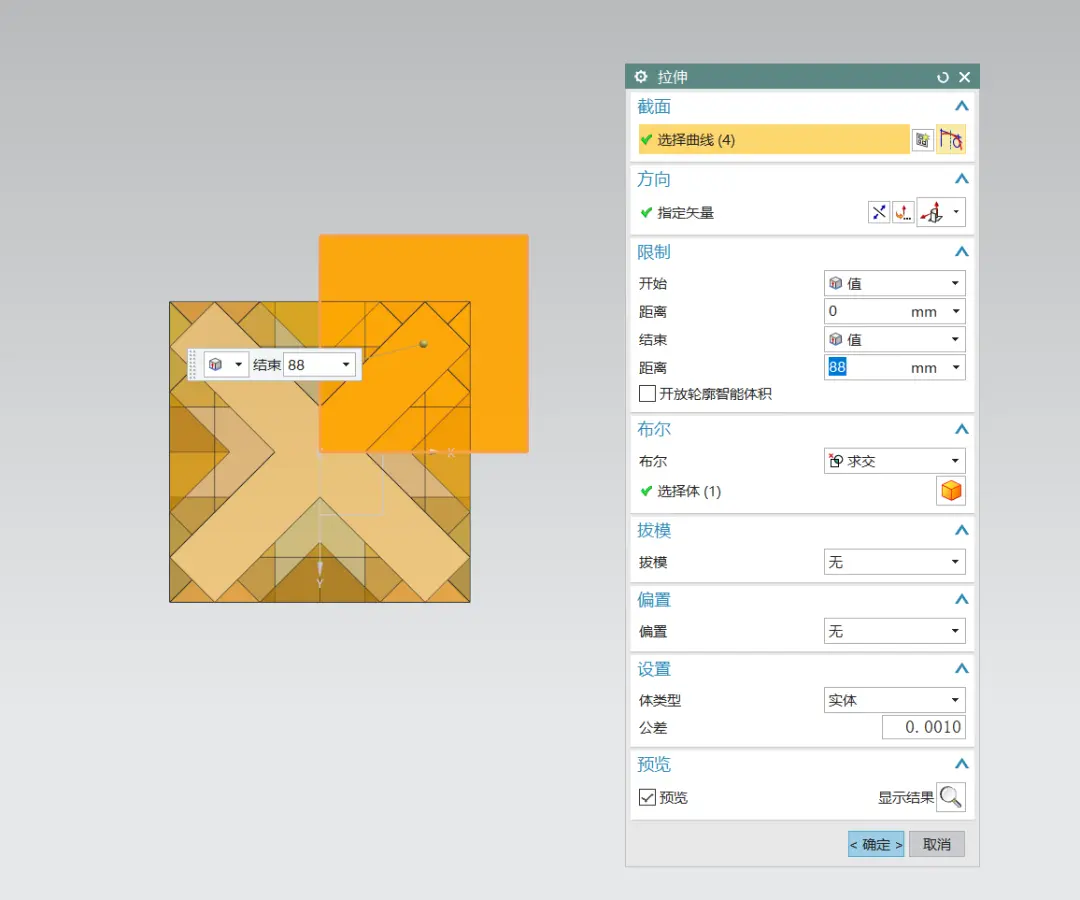

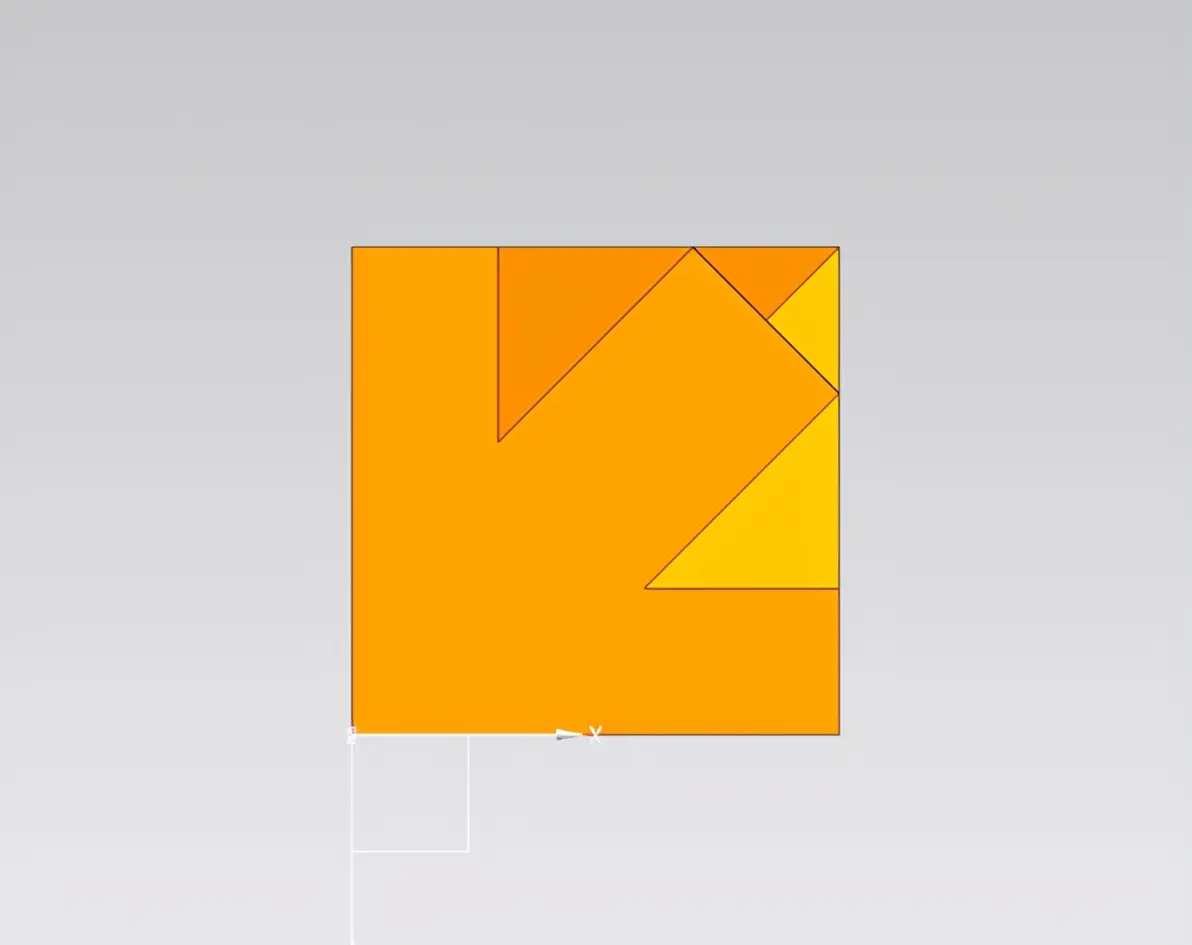

4.求和后拉伸一个1/4的正方体进行求交

5.使用替换面命名消除突出的部分

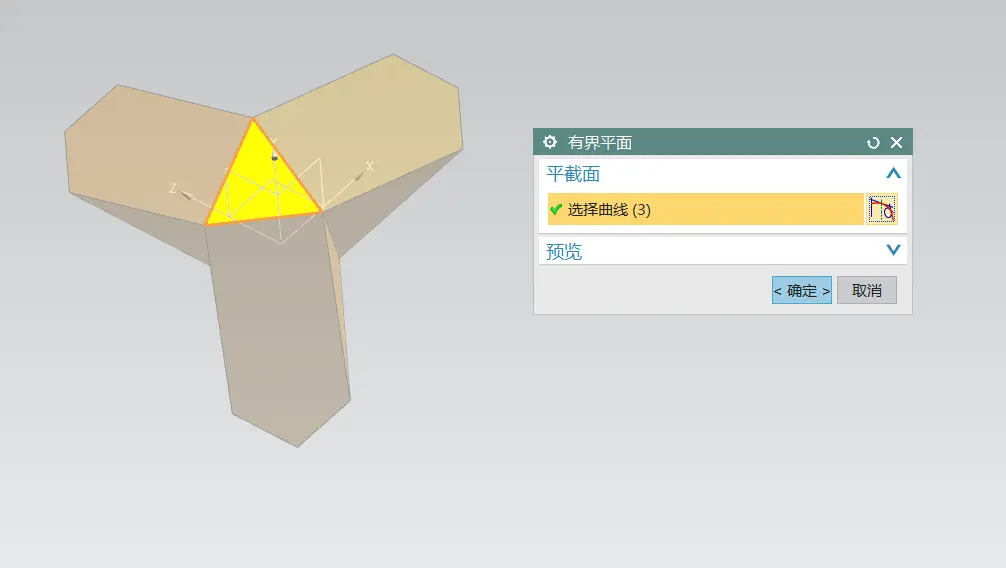

6.使用有界平面补好三角形，并补片成实体

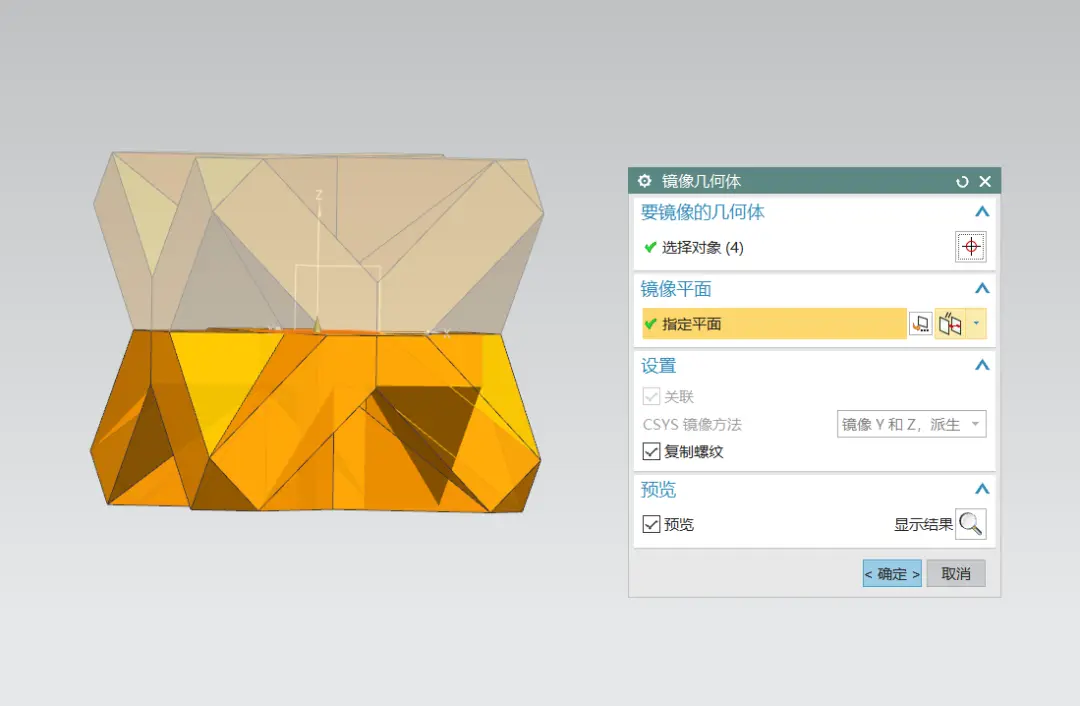

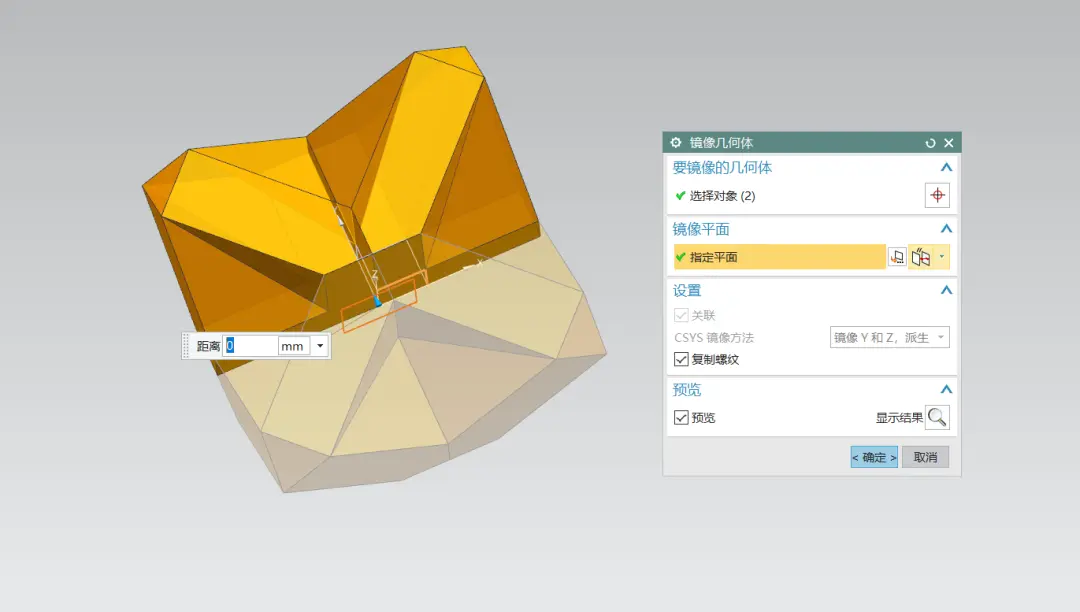

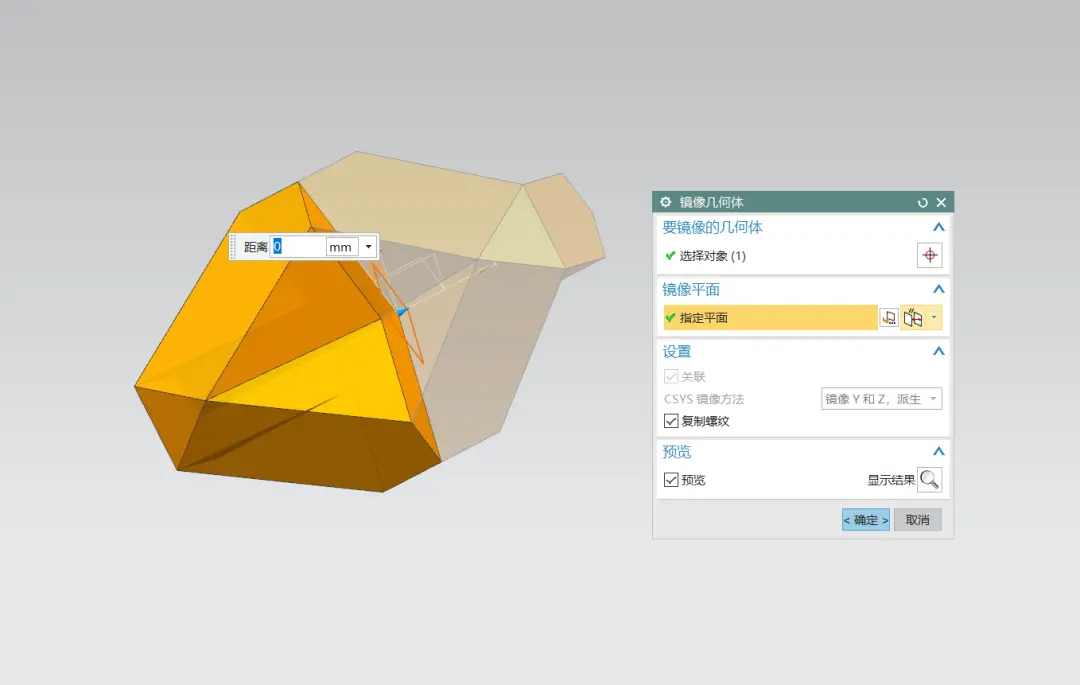

7.开始镜像，由一个变为8个

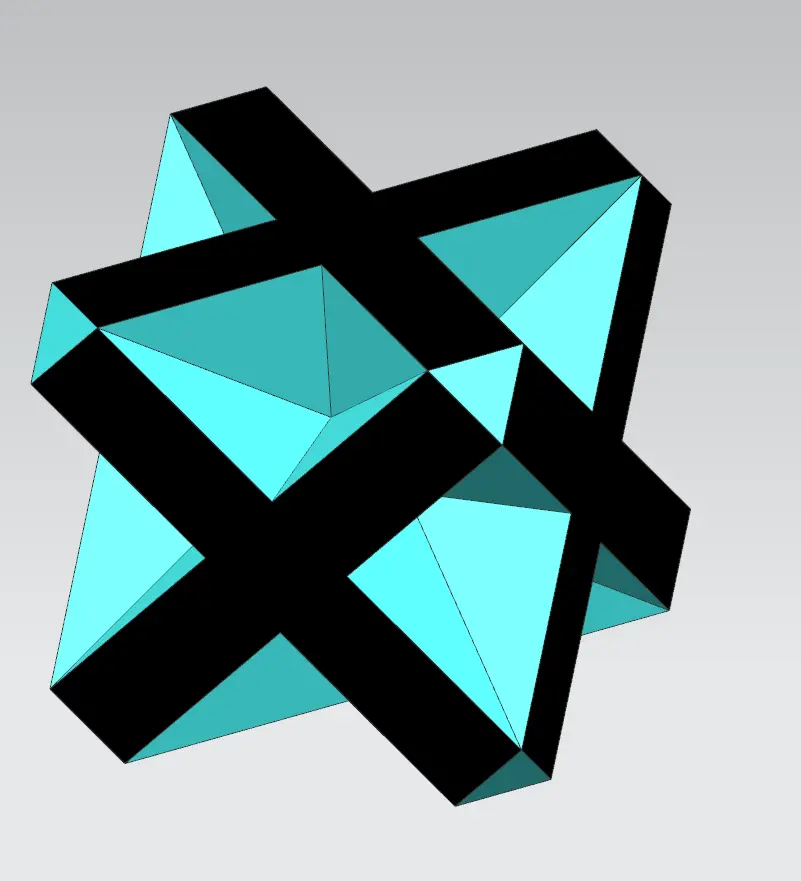

就是这么个样式

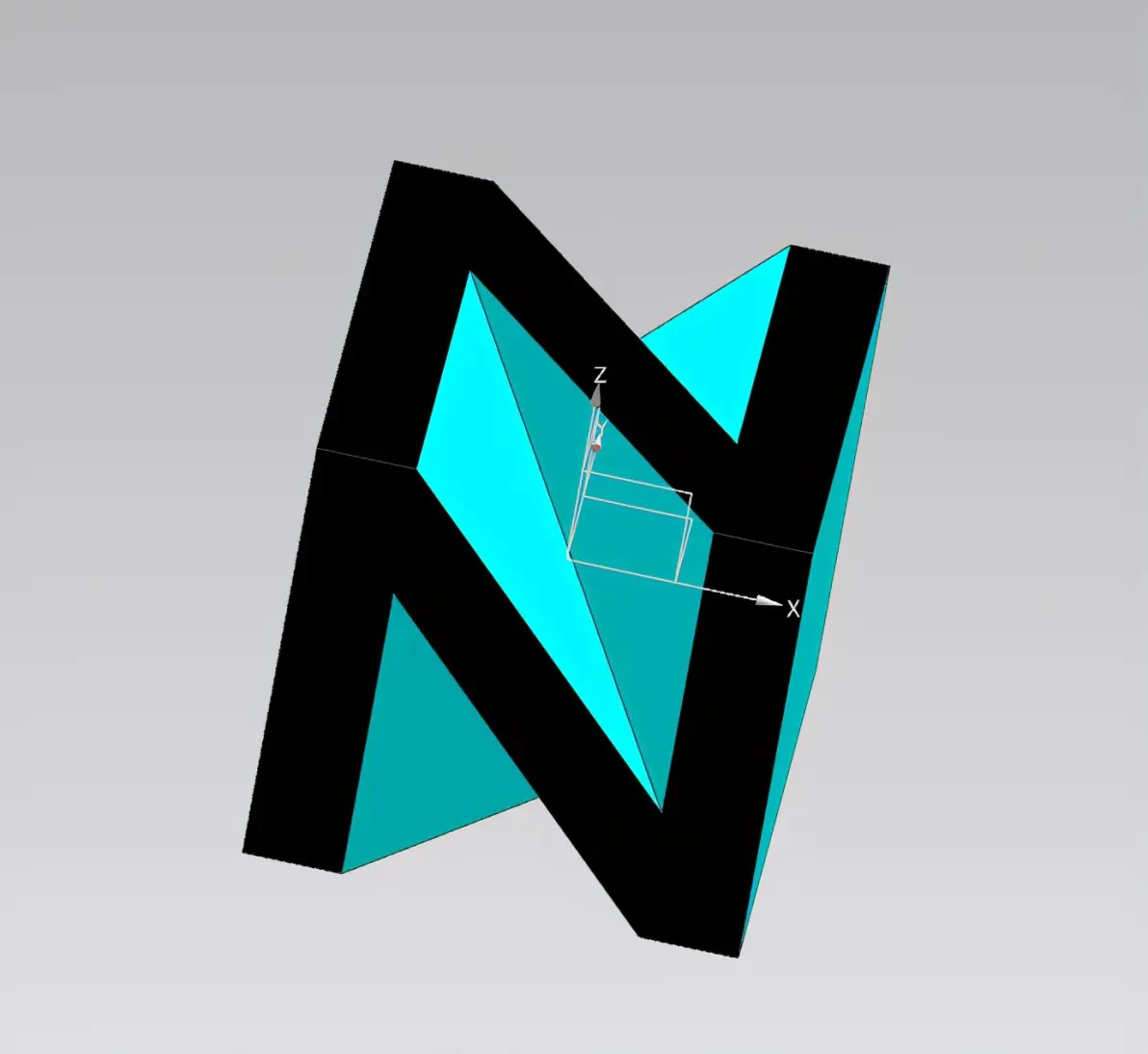

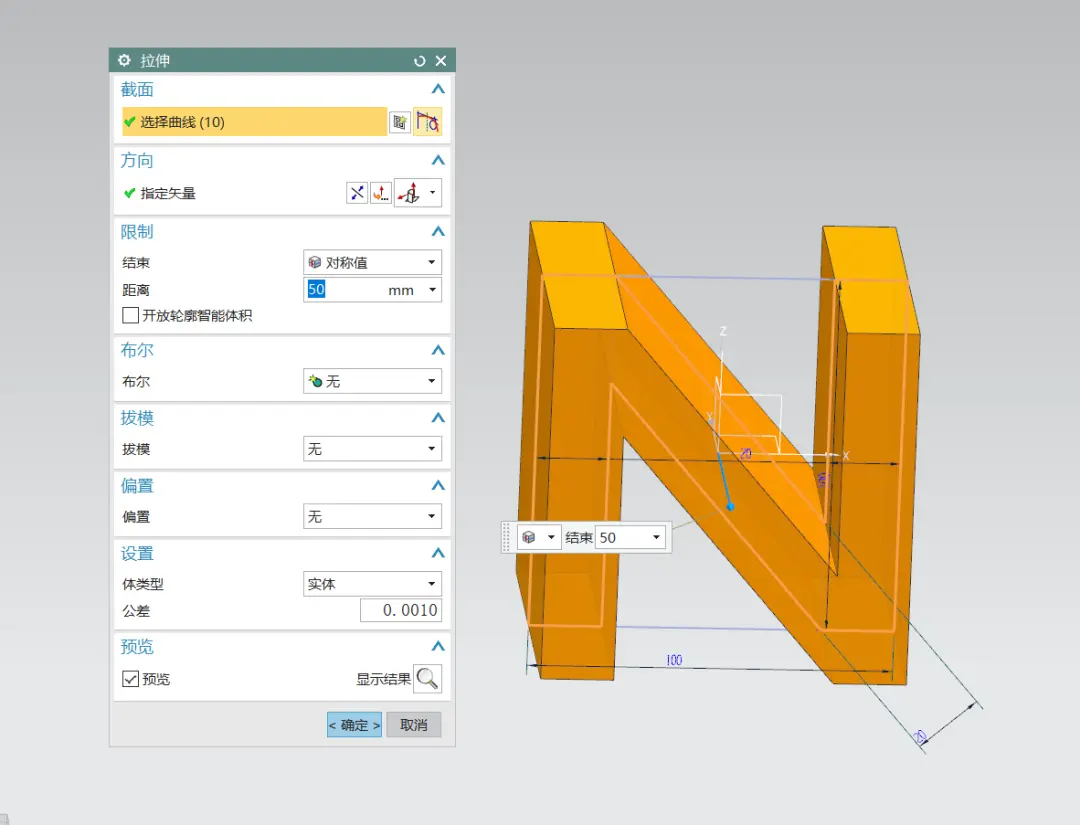

9.接下来做N,拉伸一个N字母

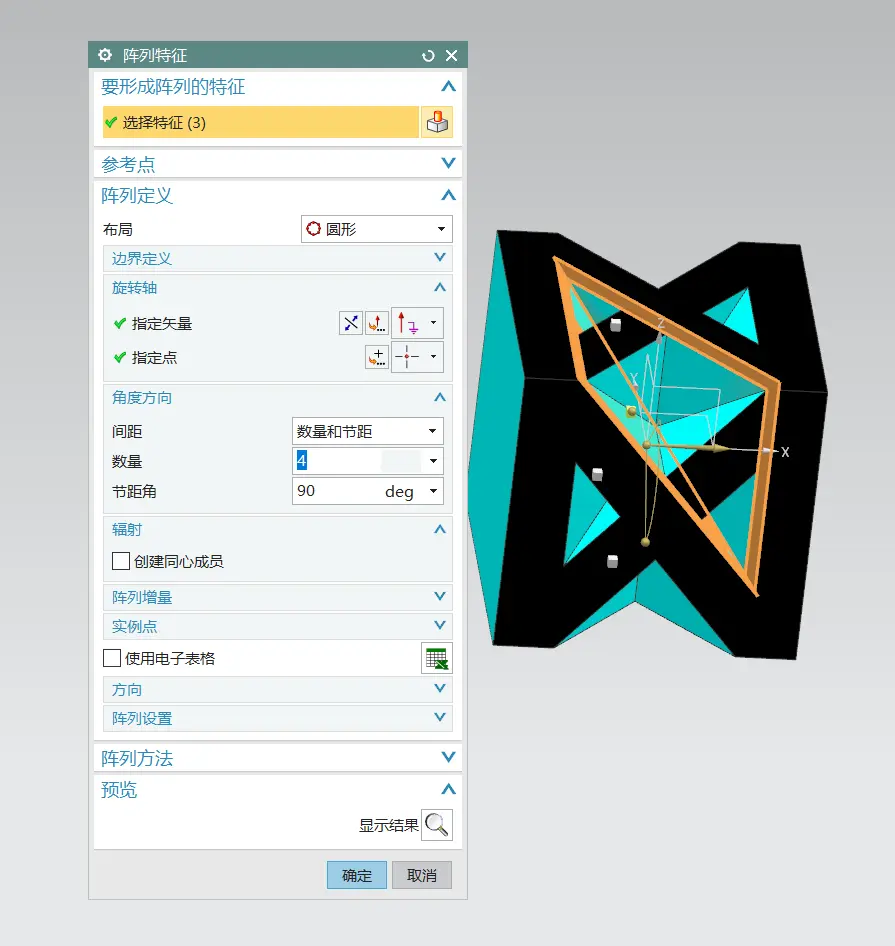

10.还是圆形阵列

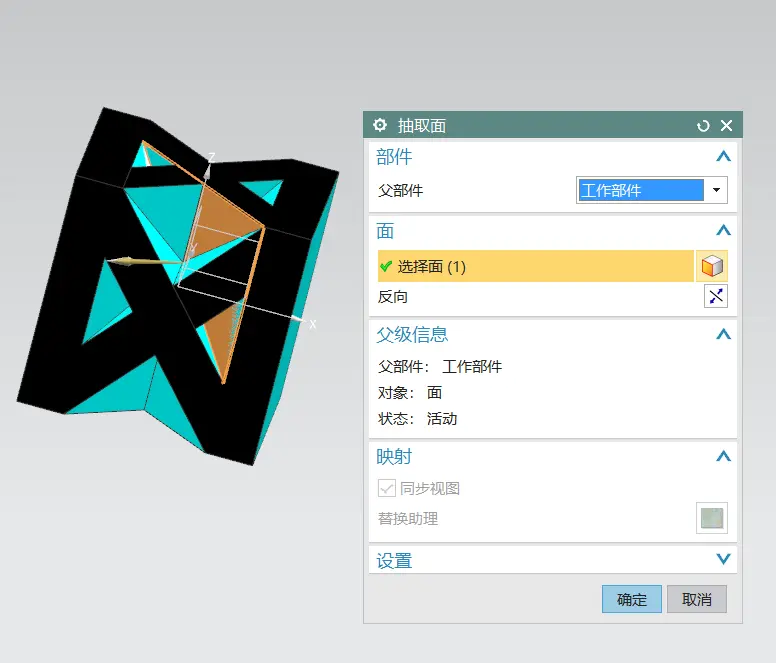

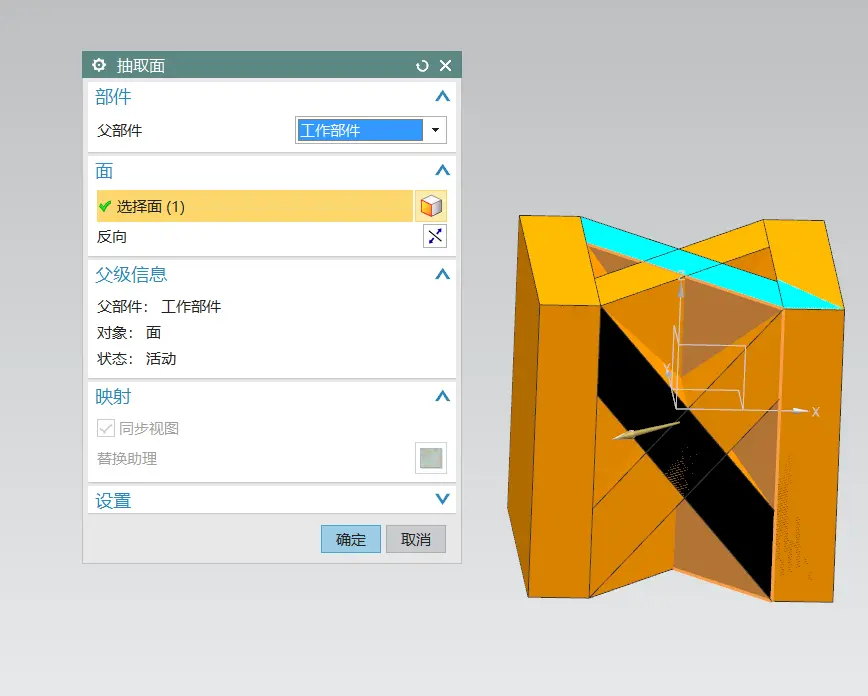

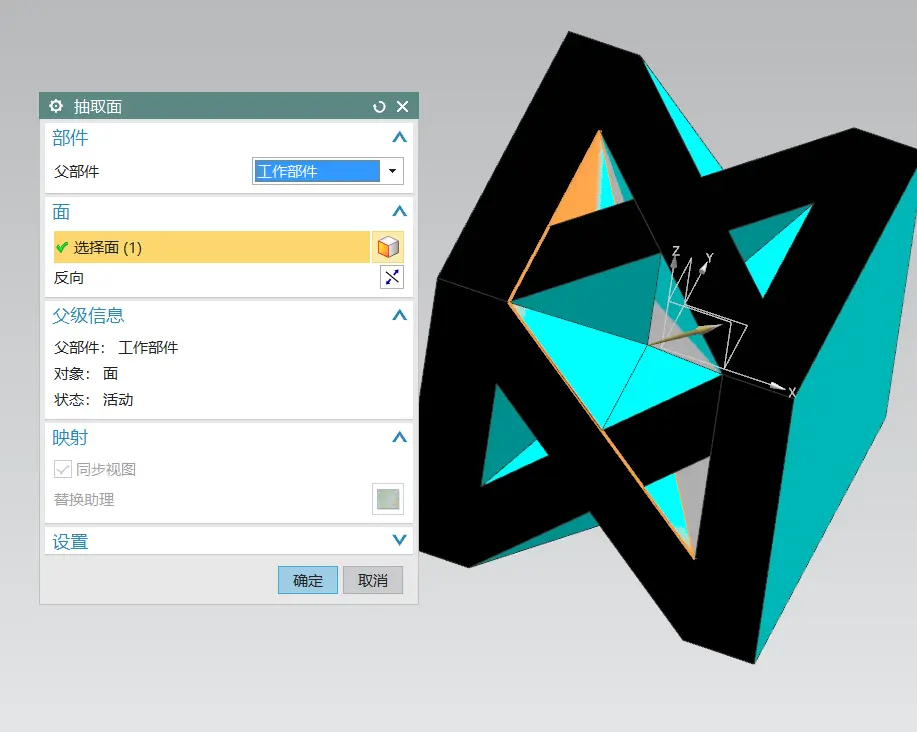

11.进行抽取面方便后续进行片体延伸

12.求和后使用延伸片体延伸抽取的面

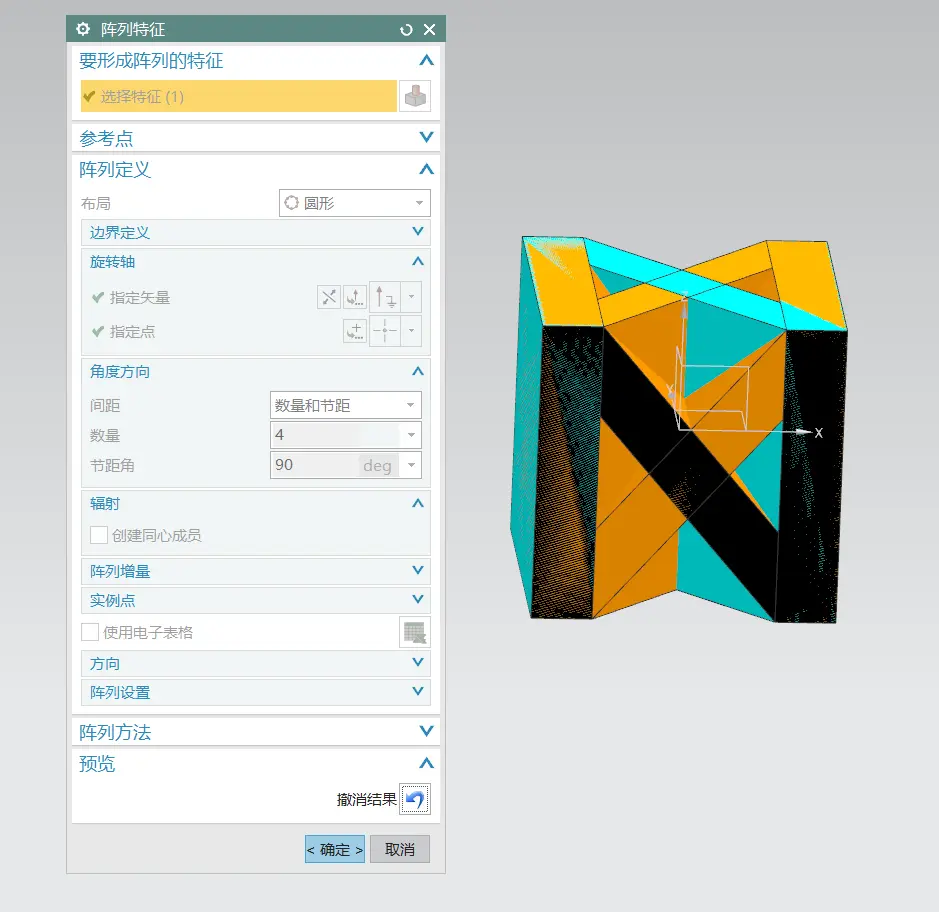

12.对抽延伸片体进行阵列

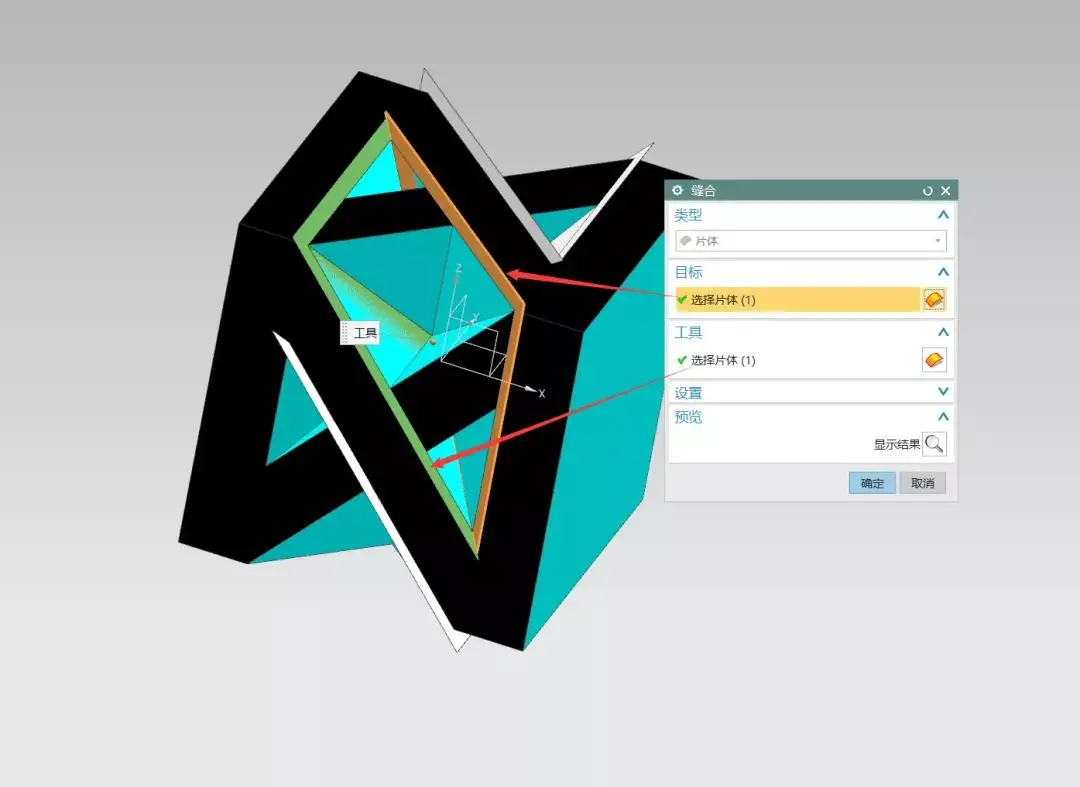

13.缝合这两个片体

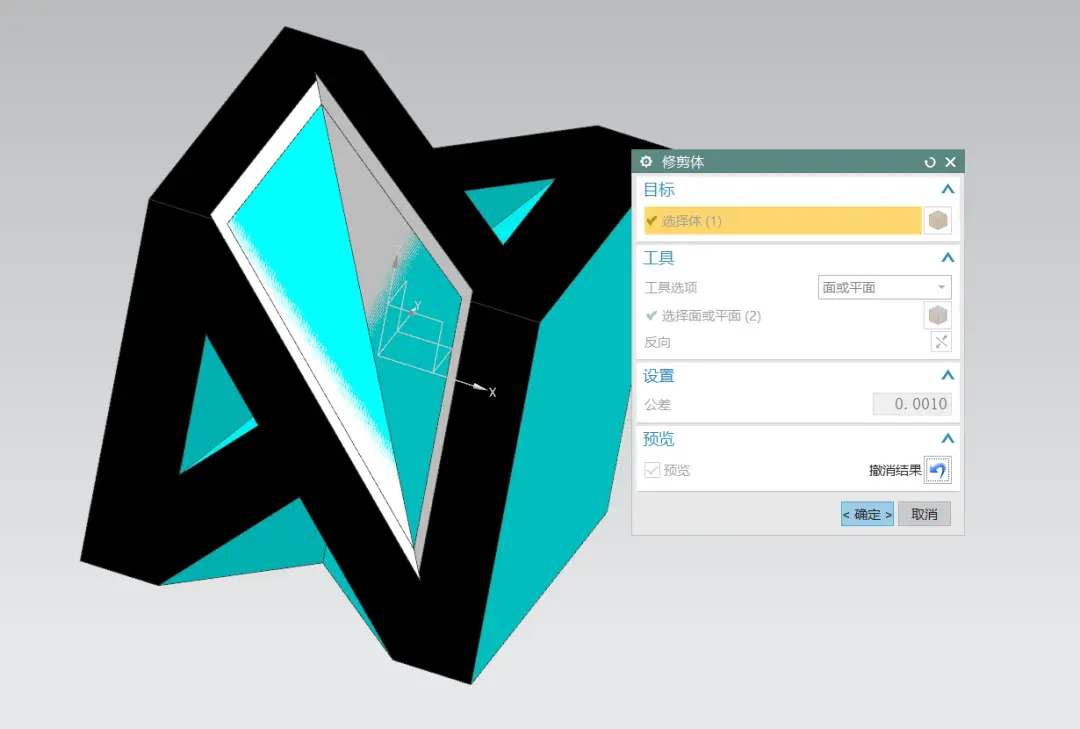

14.然后利用缝合后的片体进行修剪

15.重复操作到其他的面

完成了。

那今天的分享就到这里啦，不知道各位小伙伴们都学会了吗？这个模型看着非常简单，其实真的也非常简单，只不过步骤稍微有那么一点点的多，但是用的思路都还是比较基础的啊！

之后也会给大家分享更多有趣的UG建模案例，以及相关行业中的专业知识与技巧，感兴趣的小伙伴们记得点个关注不过错过精彩内容啊~
