FLUENT杂记：云图使用方法与记录

想成功，但不想太努力，大家好我是矛盾主义。

想要学习fluent已经三四年了，从本科时候大创要用，到研究生期间课题要用，期间几经坎坷，断断续续，跌跌撞撞，摸爬滚打，终于可以一个人完整的做完整个CFD模拟了，算是入门了吧。

但这还不够，想要用好fluent甚至用它赚钱生存需要我继续学习，用得更熟练，能处理更多更复杂的工况。在接下来的学习中，不可避免的会遇到很多问题，过去我总是低着头赶路，不曾记录我入门期间的问题和解决方法，以至于很多宝贵的经验用过一次就忘了（本人记忆力实在不行）。因此，这次我特意在这里开辟一个专栏，梳理我fluent的学习思路，记录遇到的每一个问题和解决方法，这将帮到学fluent有同样问题的小伙伴，也能让我的学习更加高效，总之一举多得吧。

今天就记录下在fluent云图处理中的小问题——

标尺色阶的调整

标尺就是最右边那个东西↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

fluent图形界面，最右侧为标尺

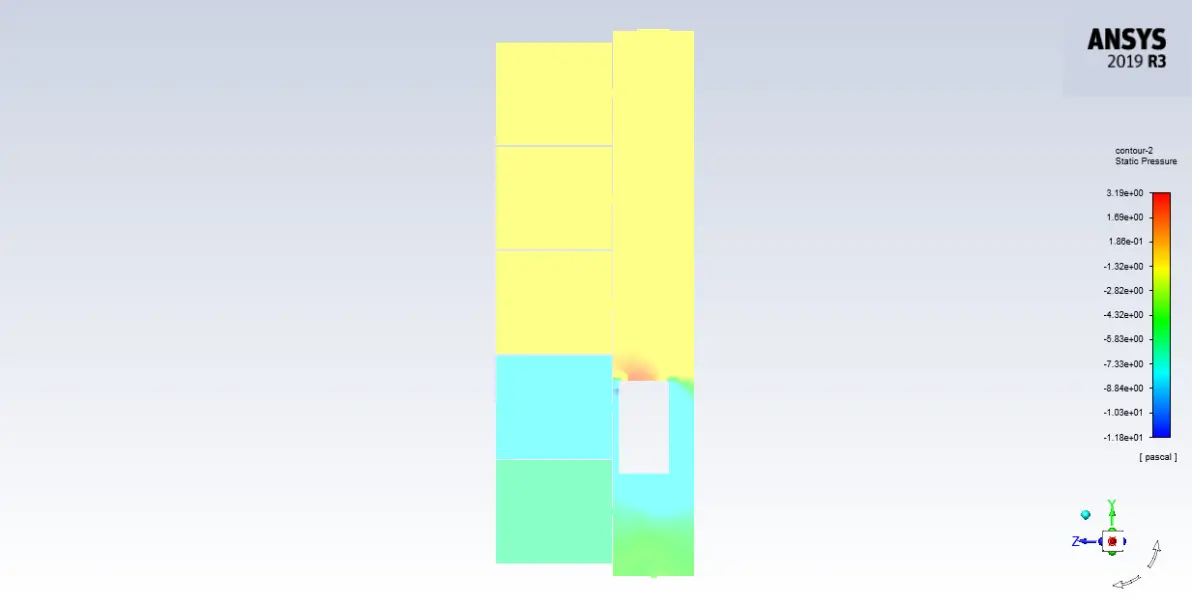

上图展示的是results里面云图的默认效果。可以看到它这么几个问题：

1. 整体发白，颜色失真，不能正确地看出模型内部压力分布
2. 标尺色阶是渐变的，不能直观的获取某个颜色对应的压力
3. 标尺数字是科学计数法，不符合人正常的使用习惯

总之，这个图让人很难一眼获取自己需要的信息，这可是科研人的大忌（不明白ansys公司为什么有这么魔鬼的设计），矛盾我最近在做自己课题，汇报展示图形的时候就被指出了这些个问题，然后费了一番周折也算是解决了，现在就免费分享给大家。

首先是第一个问题，云图整体发白，颜色失真。这是因为设置中开了“灯光”的原因，在顶部工具条（大家注意我这些名词，以后就这么叫了）【View】→【Graphics】→【Lights】中修改。

顶部工具条界面

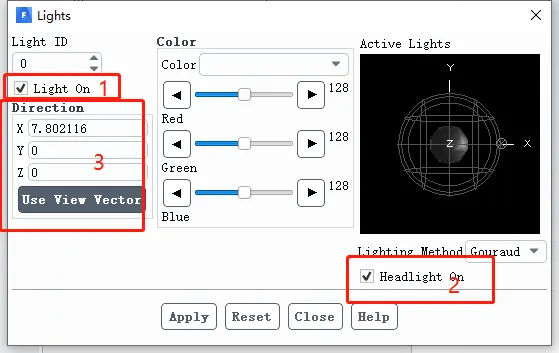

点开之后是下图这样一个界面，我们取消1和2处的勾选就可以了，3的位置上是可以调整灯光的角度，改变灯光的角度也可以改善这一情况，不过最好的办法还是取消勾选。

取消1和2处勾选即可

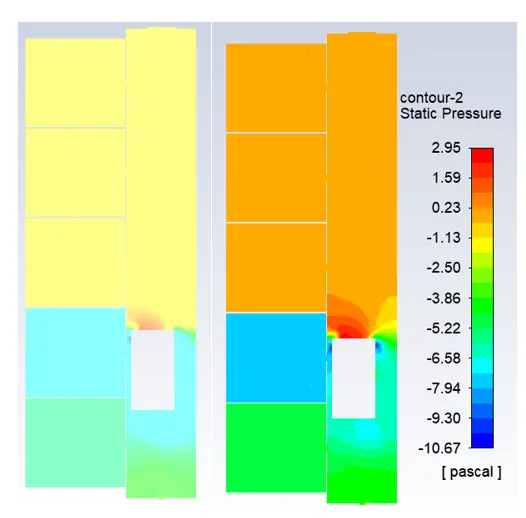

我们来看一下效果图对比，关掉灯光后的效果图明显了不少。

关灯前后效果对比

然后是云图标尺色阶的问题，这两个问题在一起讲。

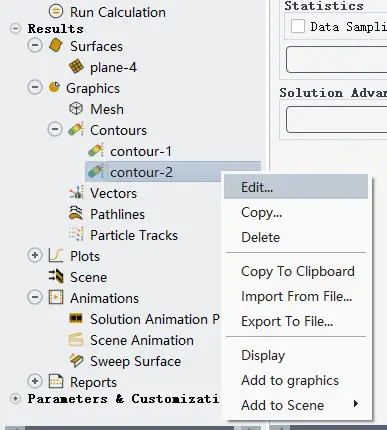

我们要把色阶变的明显，而不是这种渐变的。这个在模型树（大家注意我这些名词，以后就这么叫了）【Results】→【contours】→【edit】中修改。

找寻路径

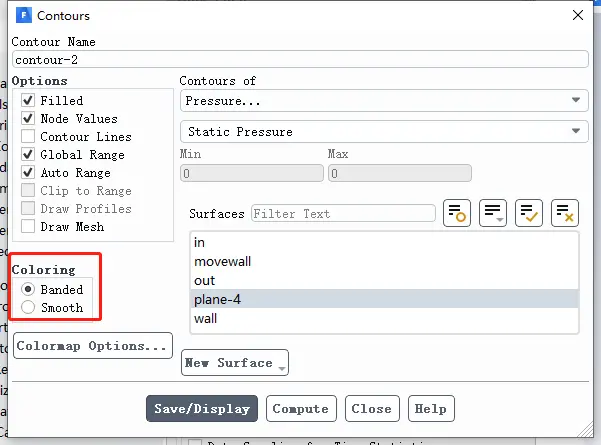

在左下角找到【Coloring】，按照图示选择【Banded】就可以了。

设置

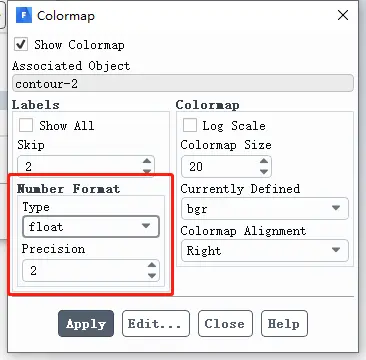

我们还要把数字标度从科学计数法转换成符合使用习惯的方法。这个在同界面的【Colormap Options】中调整，就在上图红框的下方。在点开界面我们可以设置数字类型，这里我们选择【float】，下方【Precision】可以设置小数位数。

数字类型设置

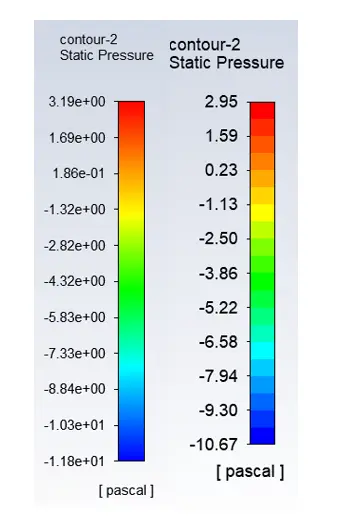

最后我们来看一下效果对比。

标尺对比图

好了，今天的分享就到这里了，大家有问题可以在评论区交流哦~
