Fluent环境变量的配置与优化

一、方法一：最简单的方法

1. 首先在Fluent安装路径下找到udf.bat这个文件，目录路径：E:softwareANSYS 17.0ANSYS Inc170 luent tbinwin64。然后用记事本的方式打开这个文件

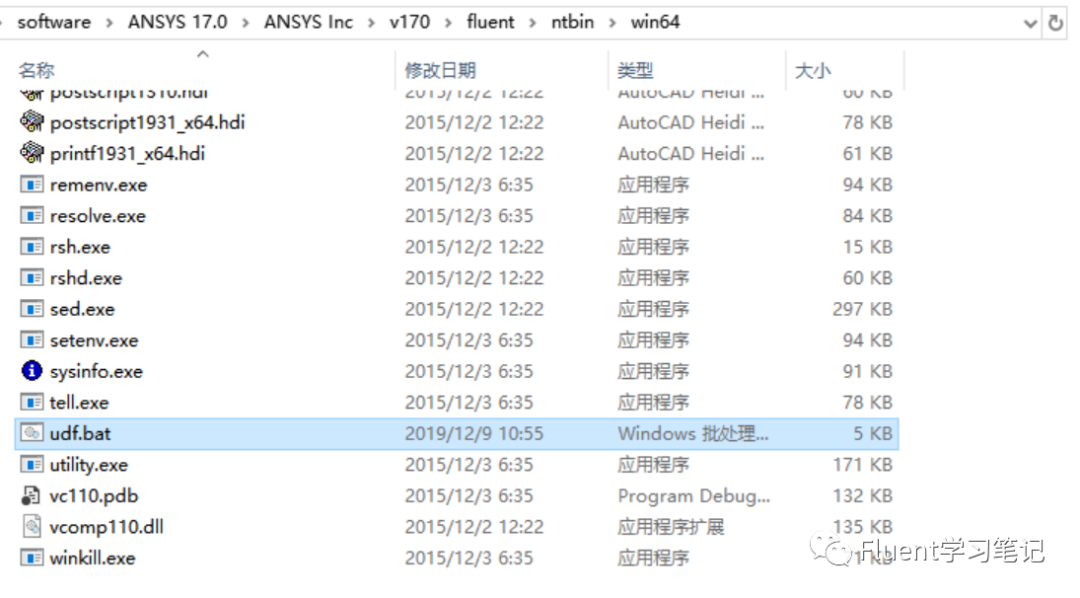

图1.Fluent安装路径文件

2. 找到第10行，将第10行的VS安装路径换为你的VS安装路径，注意版本号不要搞错了。修改好之后，保持udf.bat文件。打开Fluent，如果可以编译UDF，则成功，如果不行，尝试第二种方法

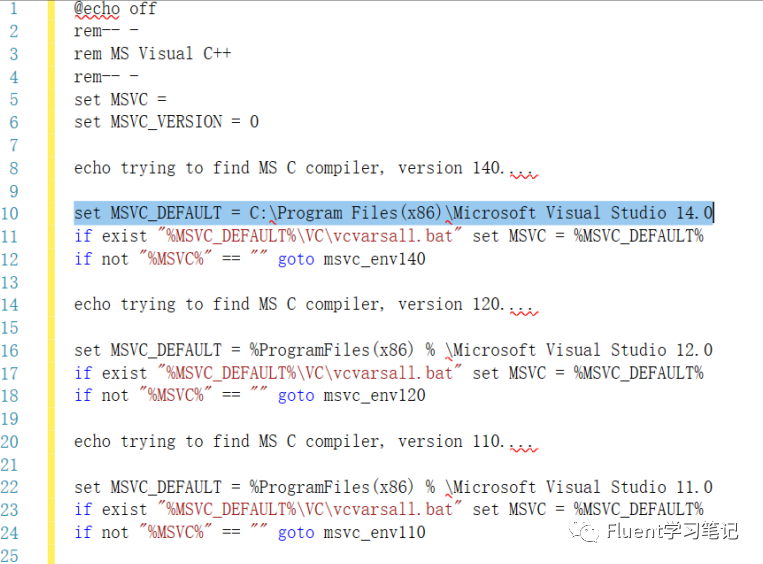

图2.Fluent udf.bat文件修改

二、方法二

1. 首先在VS安装路径下找到vcvars64.bat这个文件，目录路径：C:Program Files (x86)Microsoft Visual Studio 14.0VCinamd64。然后用记事本的方式打开这个文件

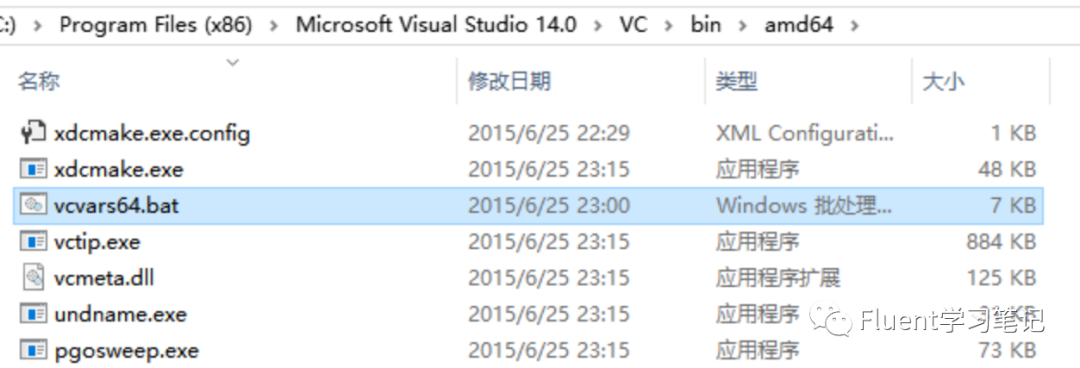

图3.VS安装路径

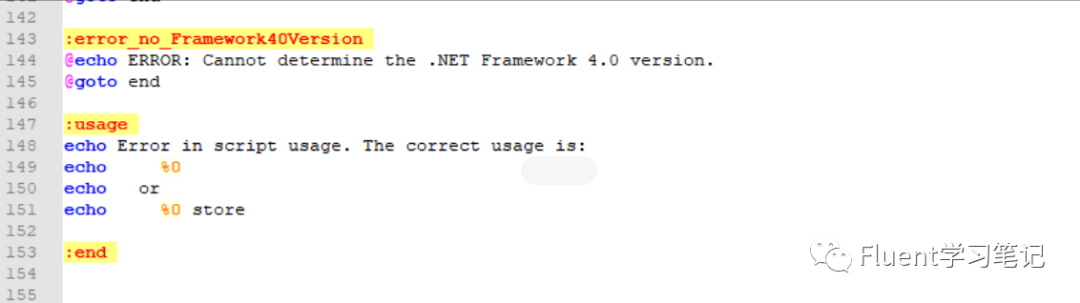

图4.VS vcvars64.bat修改

2. 在文件最后一行添加如下语句：

set INCLUDE >> path.txt

set LIB >> path.txt

set PATH >> path.txt

3. 修改之后，然后双击这个.bat文件，会生成path.txt文本，打开path.txt文件，里面，找到include，lib，libpath和bin四个变量和变量值，将这四个值添加到用户变量中。完成之后，尝试是否可进行编译

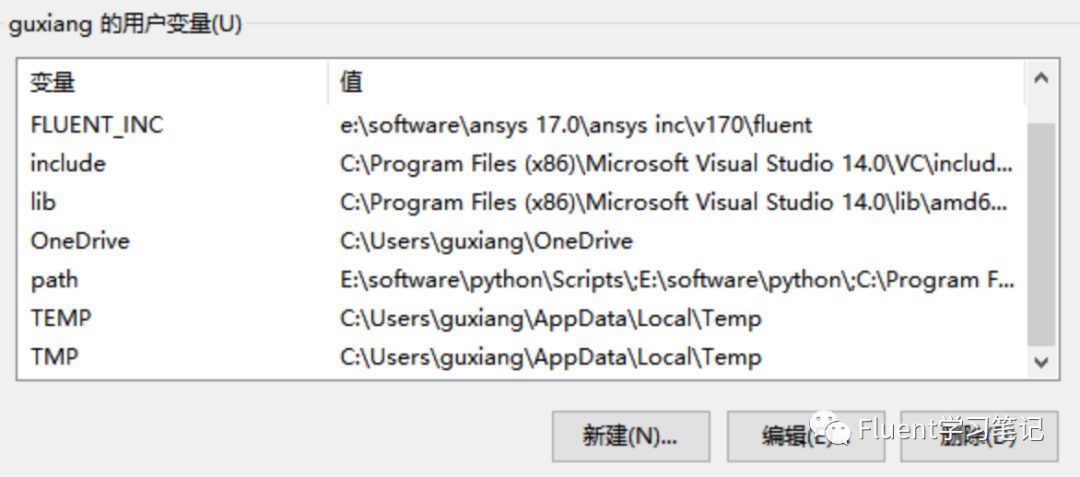

图5.用户变量

三、方法三

1. 在fluent安装文件夹下双击setenv.exe 点“是”(C:Program FilesANSYS Inc130 luent tbinwin64setenv.exe)

2. 与方法二类似，同样需要对用户变量添加变量。在“我的电脑”—属性—高级—环境变量，找到用户变量，单击新建，添加以下内容

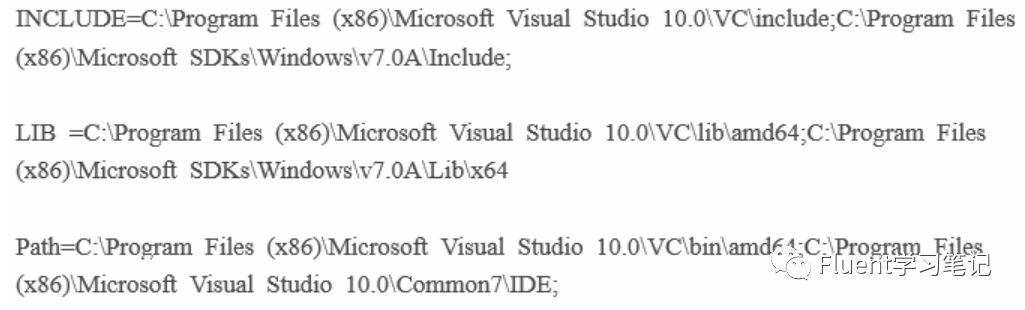

图6.用户变量添加值

3. 这里需要注意一下，所需要的所有路径，三个VS路径，在VS中的VC文件中的include，lib和bin；三个系统路径，其中两个在SDKS中，分别为v7.1A中的include和lib，另一个为VS安装路径的common7

4. 图6中的路径是VS安装在C盘时的路径，如果VS未安装在C盘，需要安装第2点找到三个VS路径，三个系统路径。这里建议VS安装时保持默认位置

5. 对方法三，注意：

1） Fuent环境配置时，安装VS必须勾选所有的VC++，否则可能会出现某些文件不存在，如C:Program Files (x86)Microsoft SDKsWindows 7.0AInclude;这个文件不存在。

2） Error: The UDF library you are trying to load (libudf) is not compiled for 2d on the current platform (win64)出现这个错误可能是由于VS版本是32位的原因

3） 以上都不行时，卸载fluent，重新安装之后尝试以上步骤。

4） 以上步骤都不行时，重新安装fluent和VS之后尝试以上步骤

5） UDF编译不成功，可能是由于c文件命名错误，文件cu名不能出现空格。

四、方法四

1. 使用编译软件，输入ANSYS版本号，及VS的版本号，同时选择源代码的位置，选择正确的维数、串行和精度，之后单击编译。

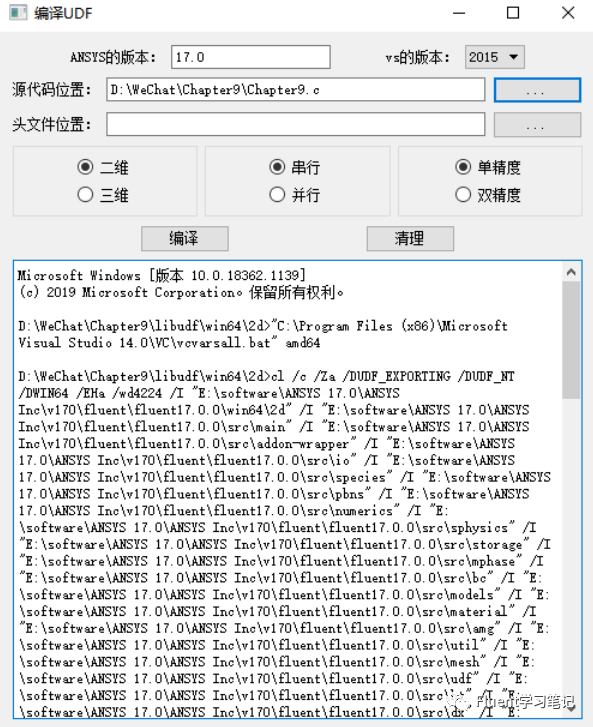

图7.编译软件界面

2. 如果编译软件界面没有出现错误，则在源代码文件位置会生成libudf文件，之后就可以直接在Fluent编译UDF了。
