Fluent UDF配置与使用：从环境搭建到运行

1. 配置UDF 编译器

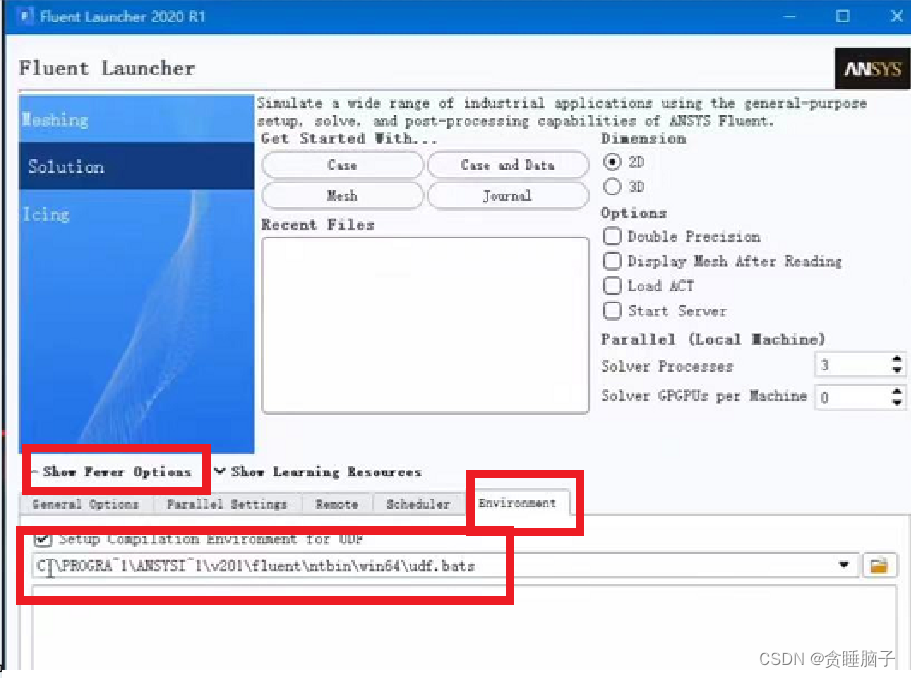

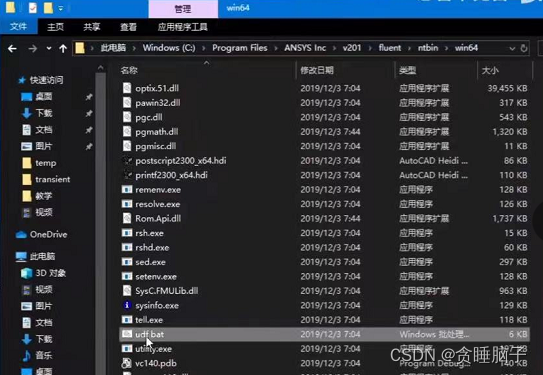

打开 fluent  ——show fewer options——environment——按照自动生成的udf文件位置打开该文件。

打开之后就可以看到 Visual Studio  可以用的版本——2019、2017...

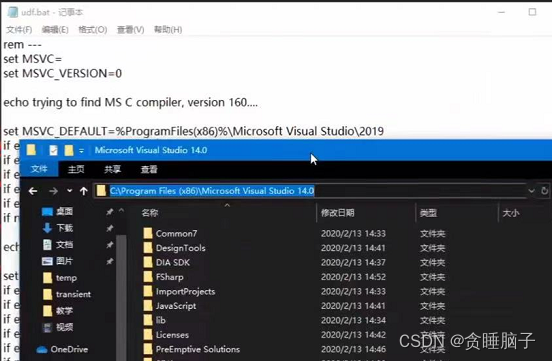

随后安装可用的 VS  版本，安装好的VS地址要和udf.bat文件中的地址一样，做到版本和地址一致。如果不一致，就把下载好软件的地址复制udf.bat文件中

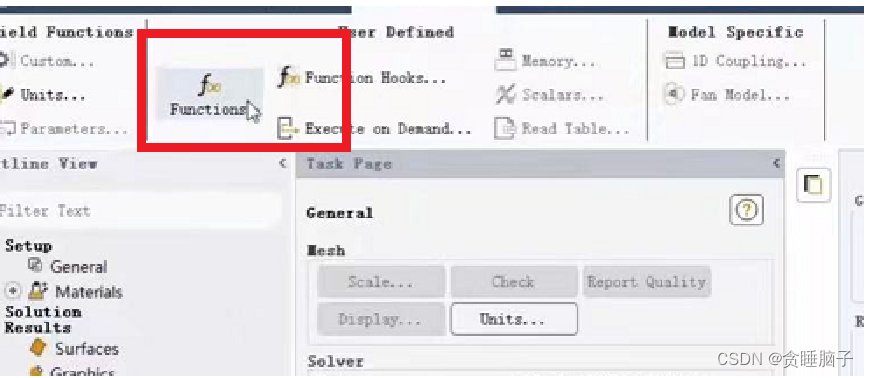

随后打开fluent——在function工具中选择解释型UDF（interpret）或者编译型UDF（complied）——上传相关文件之后就可以进行使用。

遇到问题： 问题1：可以build，不能load。如果load会出现erro:couldn't get udf_data 根据以下链接视频进行解决。解决步骤： win+r——promote——选择一个VS版本，终端打开进行编译——输入安装的文件夹（此处我选择的是尝试用的E盘，因为C盘东西太多，怕找不到）——找到fluent所在地址并复制——输入cd + 空格 + 复制的fluent地址——输入fluent 打开fluent之后导入udf文件即可 导入先前导出的mesh文件 问题2：build会报错 NMAKE : fatal error U1077: ??"C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Tools\MSVC\14.29.30133\bin\HostX86\x64\cl.EXE"??: ???????0x2?? 解决方法：检查写的代码是否有误。改正即可

快速解决Fluent导入UDF时的报错_哔哩哔哩_bilibili快速解决Fluent导入UDF时的报错, 视频播放量 3429、弹幕量 5、点赞数 39、投硬币枚数 18、收藏人数 102、转发人数 20, 视频作者 krrrris, 作者简介 乐于分享CAE/CFD、机器学习及工业应用技术相关资料！，相关视频：基于Ansys Fluent中的DPM和UDF在管道腐蚀中的模拟，（详细教程）基于Ansys Fluent的搅拌槽CFD模拟，Fluent案例148 UDS电场-UDF源项-UDM储存源项，（详细教程）基于Ansys Fluent的半导体化学气相沉积（CVD）CFD模拟，（详细教程）基于Ansys Fluent的颗粒对管道侵蚀（Erosion）模拟，（详细教程）基于Ansys workbench的裂纹扩展模拟_Paris方程，如何通过CFX的expression代替Fluent的UDF，基于Fluent的Expression来定义充分发展的速度进口，基于Fluent meshing的多孔介质网格划分技巧，Fluent案例演示-液体燃料燃烧https://www.bilibili.com/video/BV1wW4y1k7u8/?spm_id_from=333.337.search-card.all.click

2. 实例

Fluent UDF：热源动态变化模拟 (qq.com)https://mp.weixin.qq.com/s?__biz=MzU5ODgxODkzNQ==&mid=2247485175&idx=1&sn=5aac047b76b1cbb273382710374c30d6&chksm=febf2fefc9c8a6f935824021b5878ad672519cf3b0c4a2d2c327ceeb38a184954091b3245496&mpshare=1&scene=1&srcid=1105Kpvp4TtcMf8aFeD5K2QK&sharer_shareinfo=b09387198c3ebc44f263fbd1dde19f9c&sharer_shareinfo_first=b09387198c3ebc44f263fbd1dde19f9c#rd可以根据步骤对这个实例进行模拟。验证是否可以正常使用。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
