Fluent UDF编译环境搭建步骤详解

udf宏有两种方式可以被Fluent所接受:编译和解释。其中有一些宏既可以被解释也可以被编译，而一些宏则只能被解释。有一些场合只接受编译后的UDF(如动网格中的一些宏)，而有些场合既可以接受编译的UDF，还能接受解释后的UDF。

解释型udf

解释型udf不需要额外的编译器，利用fluent自身即可解释源代码。在解释过程中udf源代码C预处理器解释成中间代码。当UDF的计算性能很重要时，建议以编译的形式运行UDF。所有解释型UDF都可以以编译的方式被Fluent加载。在UDF被解释后保存cas文件，之后再打开cas文件时，UDF能够直接被加载，而无需重新解释。

解释型udf的缺点是：无法使用goto语句；只支持ANSI-C语法；不支持直接数据结构引用(direct data structure references)；不支持局部结构声明；不支持联合体；不支持指向函数的指针；不支持函数数组。

编译型udf

编译型udf的构建方式与ANSYS Fluent可执行文件自身的构建方式相同。在代码构建过程中，其利用一个名为Makefile的脚本文件来调用C编译器构建一个目标代码库。该对象库与其编译过程中所使用的Fluent版本及计算机体系结构相关。

编译/构建过程需要一个或多个UDF的源文件（例如myudf.c），并将它们编译成对象文件（例如myudf.o或myudf.obj），之后将其构建成一个“共享库” （例如，libudf.dll）与目标文件。

但是编译型udf需要提前配置好环境变量，因此本文介绍了如何安装编译器，配置编译环境。

fluent设置udf的编译环境

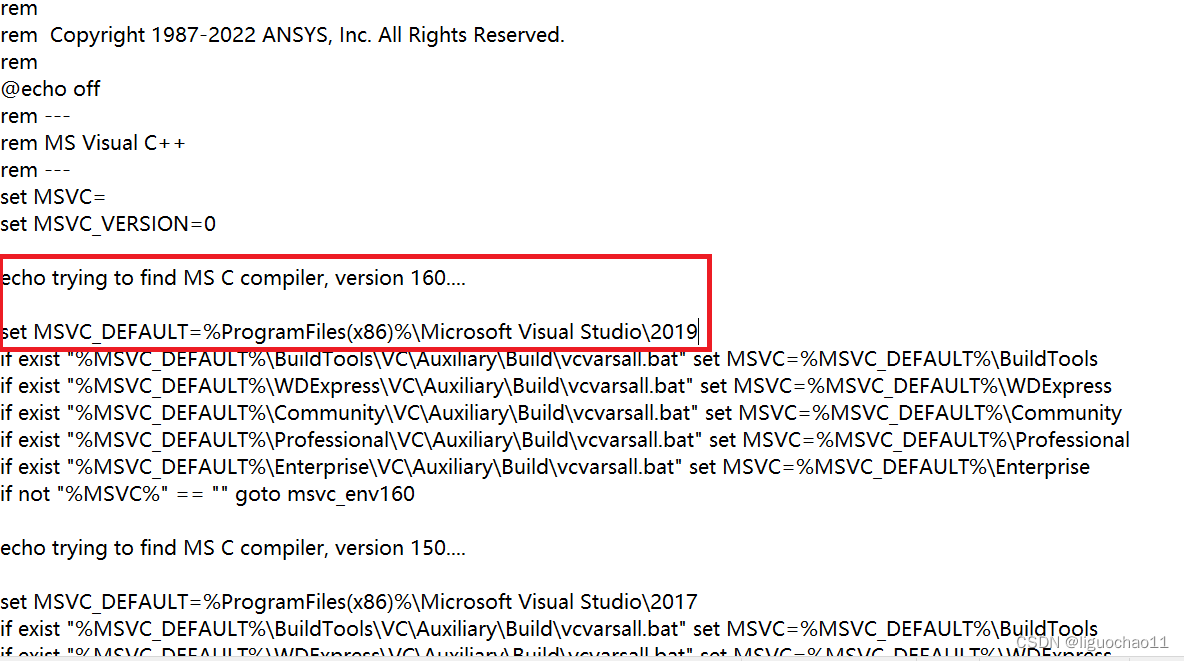

1.本文的ANSYS版本为ANSYS 2022 R1，找到ANSYS安装路径，打开udf.bat所在文件夹，本文的安装路径为E:\Ansys\Ansys Inc\v221\fluent\ntbin\win64，右键单击编辑，打开udf.bat。可以找到各个Microsoft Visual Studio对应的版本，我是打算安装Microsoft Visual Studio 2019，因此对应的是version 160。

2.到Microsoft Visual Studio官网安装对应的vs2019，并复制下安装路径

3.回到刚开始的udf.bat文件，将vs2019的安装路径替换上述安装路径，我的vs2019安装路径为E:\VS 2019。这样udf编译环境就设置好了。
