Fluent UDF环境配置难题与解决方案记录

软件版本：fluent 15.0 + vs 2013

UDF 链接到fluent有两种方式，解释方式(interpreted)或者编译(compiled)方式。

解释方式不需要编译器，因此比较方便，但它速度慢。而且如果写的代码包括了除了udf.h之外的第三方库，很有可能出现错误。即使把第三方库放入udf头文件目录下，语法错误也难以解决，很劳神。使用这种方式不需要配置visual studio，但除非确定不会用到第三方库函数，否则的话还是配置vs，使用compiled方式更好。

编译方式速度快，而且能使用第三方库。提前需要配置好环境变量。而且这个很重要。

目前为止，compiled udf文件时，build出现的错误都是因为环境变量没配置好发生的。低级错误甚至包括在目录的files与(x86)之间少了一个空格，而导致环境变量配置失败。在找到这个错误时，感觉眼睛都瞎了。

build过程中，.obj文件已经好了，但是仍不能得到dll文件，错误提示为不能识别的外部。这是连接过程出现了问题。亲测有用的解决办法是，从command中打开fluent。

用管理员身份打开x64 的vs 命令符提示。输入命令fluent.exe启动ansys。问题迎刃而解。

此外，还有一个可能出现的连接问题，那就是配置环境变量的时候，lib选择过多，有版本冲突，会编译出错。因此注意lib环境变量设置的时候，不要贪多。出现了libcmt.lib 2019 2001的错误，最后解决的方法是，将include\改成了\include\x64，具体说来，就是设置到了include文件夹下的下一目录。（另外，在解决这个错误之前，花了很长时间在vs项目设定上找错误，但其实和那没关系。）

udf的源代码文件只支持.c。这是很显然的。但是它的加载面板上的cpp很迷惑人，以至于我不断地使用c++文件去挑战bug >_>。这也是一个低级错误。

出现少了basetsd.h头文件的提示，解决办法是，下载此文件，放在提示出错的hash.h文件同一个目录下。

basestd.h下载地址：https://datapacket.dl.sourceforge.net/project/hlanguage/Source/include/basetsd.h

如果使用了math.h头文件，会出现第482行报错。简单粗暴可以解决，从vs库文件夹下找到math.h文件，注释掉第482行，即可。

使用宏define_Zone_motion的时候，使用手册上介绍的定义axis和origin和velocity的函数N3D_D()之类的，报错。这是可以忽略的。只是ansys和vs的版本原因，vs的版本不够高导致。

环境变量的设置：

0.环境变量设置包括了vs和fluent两个软件的环境变量设置。

1.此电脑 -> 属性 -> 高级系统设置 -> 高级 -> 环境变量

2.新建环境变量，注意建立在用户变量区，不要建立在系统变量区：

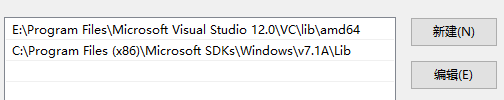

变量：lib

值：（如下）


文件位置不确定的话，可以耐点烦去点开文件夹找找。配置V7.1A\lib是因为SDKs\windows下虽然有好几个vx.x，但只有7.1A点进去有lib文件夹。

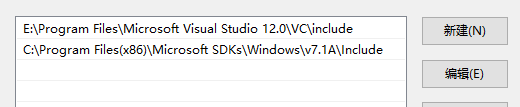

变量：include

值：

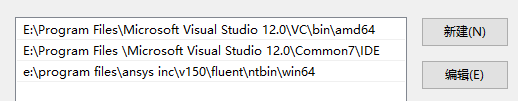

变量：path

值：

3.确定以上三个环境变量配置好后，再配置fluent的环境变量。

进入fluent的安装目录：

E:\Program Files\ANSYS Inc\v150\fluent\ntbin\win64

双击setenv.exe，出现提示后，点击确定。完成环境变量配置。

4.重启。

5.检查 ：win+r ->输入cmd ->输入cl 出现：


表明环境变量安装好了。通过：


以管理员方式打开，输入fluent.exe进入软件，就应该能使用UDF了。
