电阻/电容/电感/二极管原理图symbol绘制：第4讲实操

本讲的主要内容是如何使用OrCAD绘制电阻、电容、电感、二极管等分立器件的原理图Symbol。

在上一讲中我们完成了DragonFly四轴飞行器原理图工程的创建以及原理图库的创建，但是软件附带的库中的器件太少，很多我们需要的找不到，而且很多能找到的也不太符合我们的要求，所以我们需要自己画这个项目中的原理图Symbol。我今天带着大家学习一下如何使用OrCAD绘制电阻、电容、电感、二极管等器件的原理图Symbol。

首先打开上一讲中创建好的文件夹，找到名称及后缀为“dragonflyv2_study.opj”的文件，如图1所示，双击打开。打开之后如图2所示，然后进行后续操作。

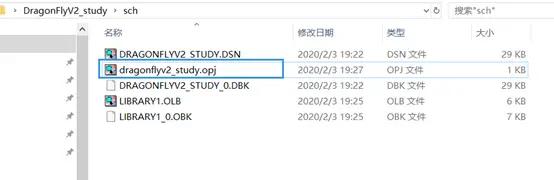

图1：dragonflyv2_study原理图工程文件

电阻Symbol的绘制：

在图2所示，选中library1.olb”并右键，选择“New Part

图2：选中library1.olb”并右键，选择“New Part

接下来会弹出一个名称是“New Part Properties“的窗口，我们按照图3所示设置，然后点击“OK“按钮。其中Name是器件的名称，PartReference Prefix是放置在原理图中之后的元器件索引（位号里面的字母），像R1、R2这样的位号中，前面的R就是这儿设置的索引。

图3：“New Part Properties“窗口

点击“OK”按钮之后会打开一个原理图符号编辑的页面，如图4所示，绘图区中间默认会有一个虚线框，我们接下来就需要把器件的符号画在这个框里面，然后把器件的引脚画在框周围。

图4：新建器件Symbol界面

接下来我们单击右侧绘图工具中的“Place Pin”，或者执行菜单命令Place >> Pin，然后就会弹出 “Place Pin”的窗口。其中每一项解释如下：

Name为引脚的名称，可以是数字或者字母，因为电阻两个引脚一样，我们就使用1和2表示。

Number为引脚序号，可以为字母或者数字，但是这个数字非常关键，它和PCB封装中的引脚一一对应。电阻总共两个引脚，引脚序号我们也设置为1和2。

Shape为引脚的形状，原理图中有些器件的引脚长有些短，都是在这儿设置。具体大家可以分别设置成不同的然后看看就明白了。

Type是引脚的类型，这个类型主要是电气类型，比如这个引脚是输入还是输出还是双向。我们默认“Passive”即可。

其他的按照图中设置即可。

图5：“Place Pin”窗口

我们分别在图上所示位置放置引脚1和引脚2，然后用鼠标选中图中虚线框，虚线框的四角会出现四个小点，我们用鼠标拖动右下角的点调整虚线框的大小为两个栅格，如图6所示：

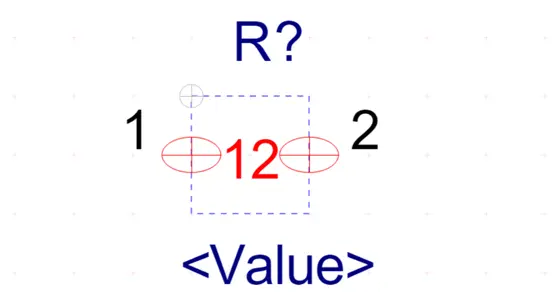

图6：添加引脚并设置矩形框的大小完

引脚名称和引脚序号貌似看起来有点碍眼，我们可以按照图7所示来隐藏掉引脚名称和引脚序号。

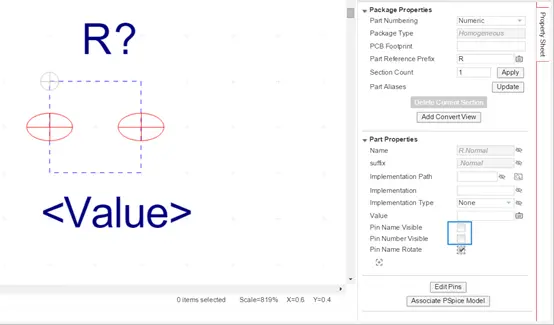

图7：隐藏管脚名称和管脚序号

接下来我们按照图8所示设置栅格不自动吸附，方便后续画电阻的外形。

图8：设置栅格不自动吸附

在右侧绘图工具栏中选择“Place Line”，然后按照图9所示给两个引脚之间添加如下线段作为电阻实体。

图9：添加电阻实体

按照以上步骤，就基本上完成了电阻的Symbol绘制。现在回顾绘制电阻Symbol的整个流程，然后绘制流程图如图10所示：

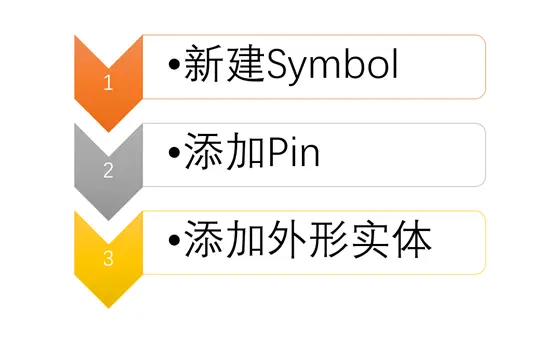

图10：Symbol绘制流程图

本讲课后练习：

请大家根据以上过程，绘制出电容（无极性）、电感、二极管等八种分离器件（视频中有demo可以参考）。

本讲视频：

08:45:40

使用Cadence17.2 OrCAD Allegro绘制小马哥DragonFly四轴飞行器(STM32F4主控)PCB四层板教程

42.1万观看 3544弹幕

本讲内容总结：

电阻等分立器件的Symbol绘制

下讲内容提要：

STM32、MPU9250等器件的Symbol绘制
