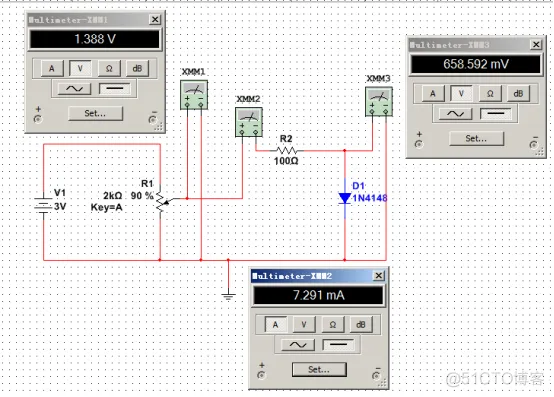

| R1 | 10% | 20% | 30% | 50% | 70% | 90% |
| Vd/mV | 299 | 543 | 583 | 608 | 627 | 658 |
| Id/mA | 0.01 | 0.1 | 0.6 | 1.4 | 2.8 | 7.2 |
| rd/Ω | 29900 | 5430 | 971 | 434 | 223 | 91 |
表1 二极管正向特性参数
从仿真数据可以看出：二极管电阻值不是固定值，当二极管两端正向电压小，处于“死区”，正向电阻很大、正向电流很小，当二极管两端正向电压超过死区电压，正向电流急剧增加，正向电阻也迅速减小，处于“正向导通区”。

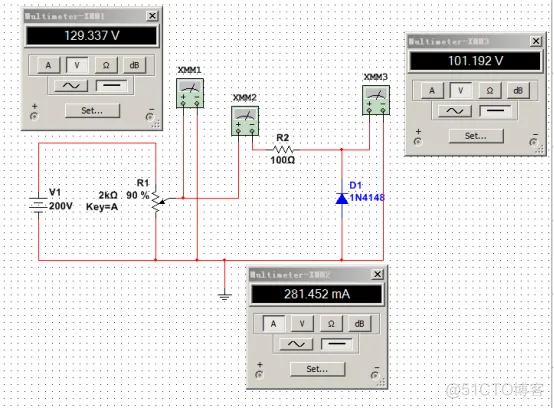

| R1 | 10% | 20% | 30% | 50% | 70% | 90% |
| Vd/mV | 19999 | 39997 | 59994 | 99989 | 100828 | 101192 |
| Id/mA | 0.002 | 0.004 | 0.007 | 0.01 | 75 | 281 |
| rd/Ω | 9.9E6 | 9.9E6 | 8.5E6 | 9.9E5 | 1344 | 360 |
表1 二极管反向特性参数
从仿真数据可以看出：二极管反向电阻较大，而正向电阻小，故具有单向特性。反向电压超过一定数值（VBR），进入“反向击穿区”，反向电压的微小增大会导致反向电流急剧增加。
