关于Multisim仿真错误的几种常见问题与解决方法

本文原创，转载请注明出处grin2关于Multisim仿真错误几种问题与解决方法

问题描述：

在使用Multisim进行电路仿真时，常会出现错误，包括以下几种情况：

1. 原本电路图是可以成功仿真的，但是修改电路中某的电路参数后仿真失败（原理正确）
2. 在原文件中仿真成功，但是复制粘贴到另一个文件后仿真错误
3. 各个电路单独仿真成功，但是合并在一起后仿真一直不出波形或者提示错误
4. 错误信息提示：

       Transient time point calculation did not converge

       Simulation canceled

       See convergence help for more information

解决方法：

遇到上述问题时，可以通过以下几个方面解决：

1. 首先检查电路连接是否正确。有没有漏连接的地方，比如GND、信号线之类的
2. 其次耐心等待。一些模块在单独仿真时很快可以出来的电路模块，与其他电路模块合并时，仿真需要计算的数据变大，仿真速度变慢，输出波形的速度也变慢，所以等久一些时间也许就可以输出波形了。
3. 此外，出现错误提示的可以通过修改仿真参数解决。如以下步骤：
   菜单 -> 仿真（simulate）-> Analyses and simulation（H） -> interactive simulation，修改End time为合适的时间，maximum time step修改的更小，设置初始步长更小，注意，初始步长要小于maximum。同时，我们将仿真步长设的更短后，仿真的速度也会变得更慢。

具体见下图：

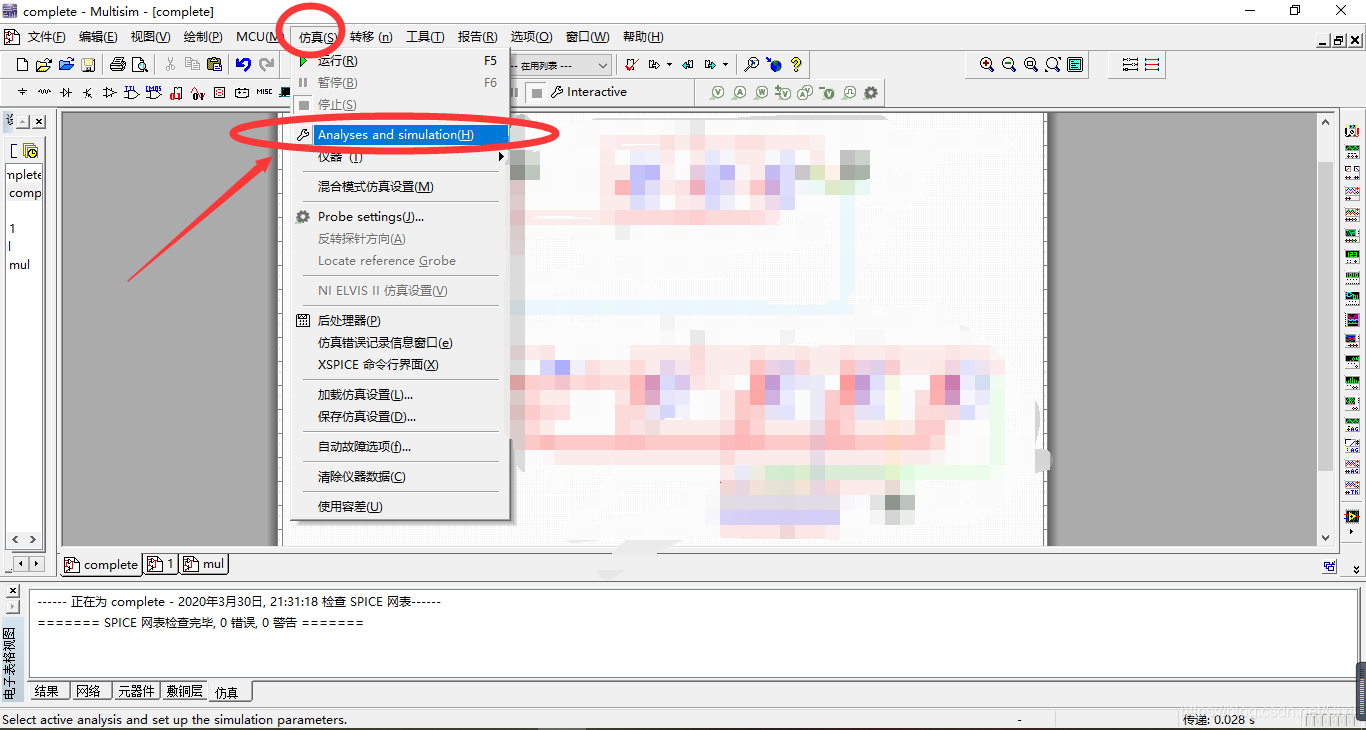

A.菜单->仿真（simulate）
B. 仿真->Analyses and simulation（H）

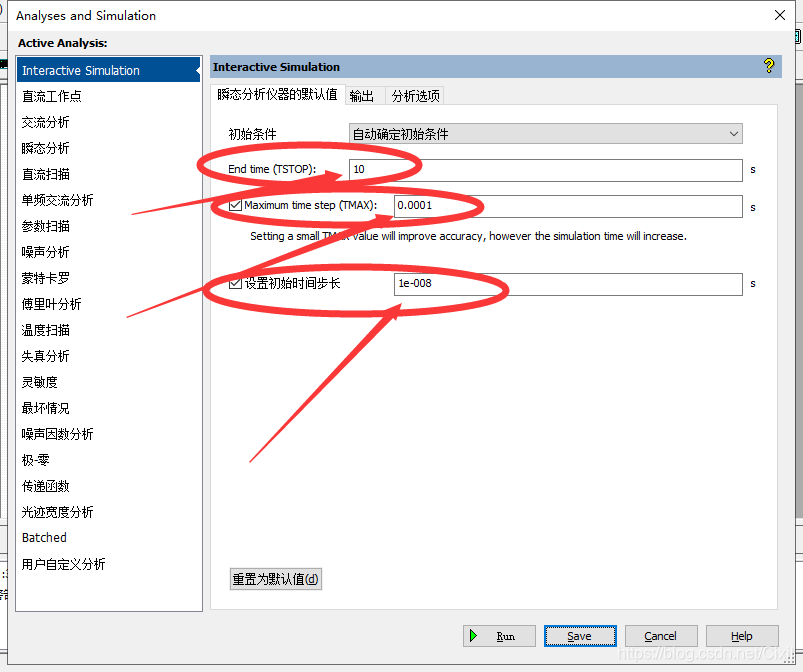

C.Analyses and Simulation ->interactive simulation，修改End time为合适的时间，maximum time step修改的更小，设置初始步长更小，注意，初始步长要小于maximum。同时，我们将仿真步长设的更短后，仿真的速度也会变得更慢。
