受控电流源电路仿真测试：电路分析实验

一、实验目的

1.学习受控电流源特性的Multisim仿真分析方法；

2.加深对受控特性的理解。

二、实验原理

受控电流包含电流控制电流源（CCCS）和电压控制电流源（VCCS）两种类型，其Multisim电路符号电路如图4-14.1所示。其中，受控电流源输出电流（图4-14.1A、B的I1、I2）的参考正方向为由“+”极经电流源到“-”极；另外，CCCS的控制电流I采样端相当于短路，VCCS的控制电压U采样端相当于断路。

图4-14.1（A）中，电流控制电流源的转移电流比β=1A/A，输出电流I1=βI；

图4-14.1（B）中，电压控制电流源的转移电导g=1Mho（西门子），输出电流I2=gU。

受控电流源的参数设：双击受控源图形符号，在弹出的属性设置对话框中，选择相应的选项卡可对相关属性进行修改。在“Value”选项卡中，可修改受控源的转移参数值（β或g），受控源的转移参数默认值为1。

三、实验内容

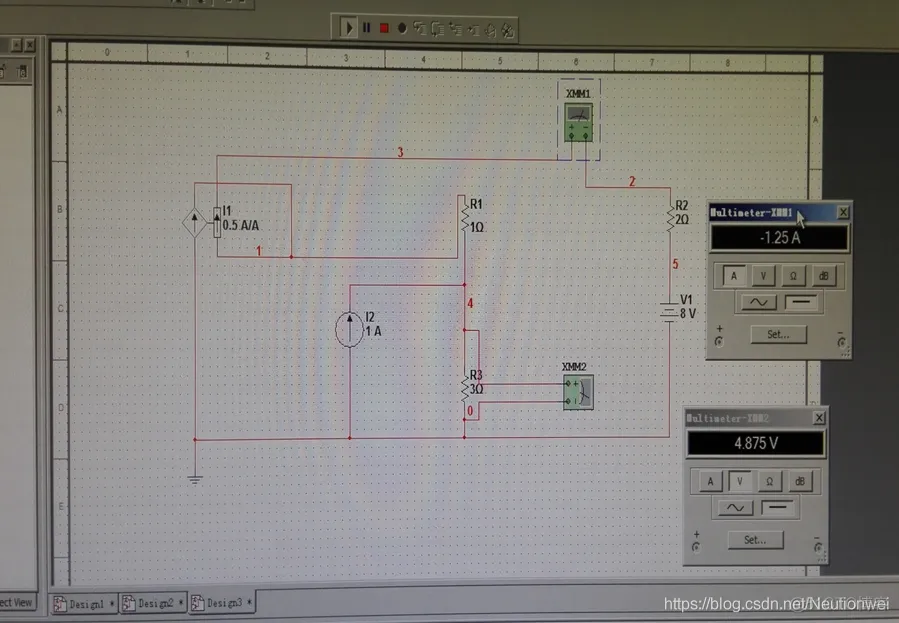

创建下图电路，给u、i仿真测量结果。（参考答案：u=4.87V，i=-1.25A）

四、实验结果及分析
