Python提取Abaqus历程变量：深入理解History Regions

可视化界面提取历程变量，与Py提取历程变量时，选择的对象不同（py提取odb的历程变量时称history regions）。

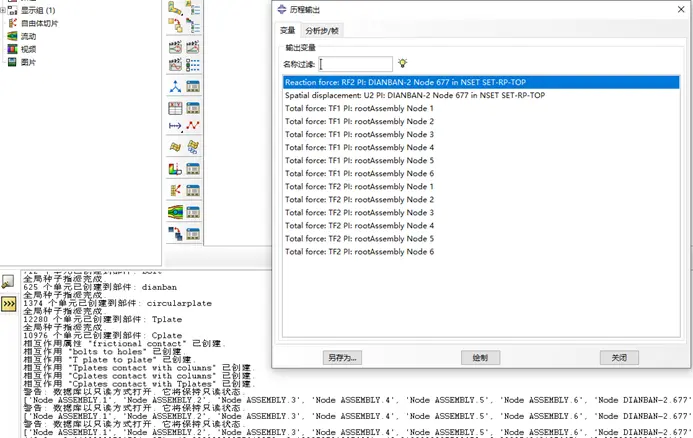

可视化界面提取历程变量的界面如下图。

可视化界面提取历程变量

Python提取加载点荷载位移的历程变量的命令语句如下图。

Python提取历程变量

注意：对于历程输出请求,在可视化界面里，加载点的节点名称与python操作odb模块里对应的节点名称完全不一样。为了查看脚本接口里的odb里的历程变量对应节点（history regions）的名称，需要采用以下命令语句。之后就可以对这些history regions输出历程变量的数据。

查看历程变量的history regions

查看history regions后，我们发现：加载点在可视化界面里的名称是 SET-XXXXX；在odb里的名称（history regions）是'Node DIANBAN-2.XXX'。其他节点也是类似情况，即历程变量对应的节点，在可视化界面和odb里具有不同的名称。

利用python对odb文件进行后处理时，历程输出的节点区域（history regions）的名称是系统自己命名的，所以看起来很奇怪。

最后需要注意：以上可视化界面节点名称和odb里节点名称都是对于历程输出而言的，不是场输出。

找到历程变量的history regions之后，可以输出它对应的历程变量数据。
