Unity用户手册-Texture

Power of 2 （贴图宽高要是2的幂的长度）：

根据不同平台，选择合理的纹理压缩格式，iOS选择RGBA ASTC 4* 4 block（从iOS9开始支持，显示效果更好，不需要把图片设置成方形），Android选择RGBA ETC 2 8bits

Android平台：如果有一个贴图大小为200 * 512，会被变成256 * 512。

如果贴图大小为257 * 512，会被变成512 * 512。宽度只是比256多了1像素，也会变成512。

iOS平台：如果有一个贴图大小为200 * 512，会被变成512 * 512。

如果贴图大小为257 * 512，也会被变成512 * 512，iOS平台，要求贴图的宽高是一致的，也就是贴图需要是正方形，之前的PVRTC压缩纹理格式要求正方形，现在可以采用ASTC压缩格式，就不需要一定是正方形了。

anisoLevel

纹理的各向异性过滤等级

指相机视野与场景的角度很小时，是否增强模型的纹理精度，分为1-9级，1级没有过滤，9级过滤等级最大，等级越大，纹理精度越大，也就越清晰。

WrapMode

贴图间的拼接模式，也称为纹理寻址模式

Repeat 纹理本身重复平铺，创建重复图案。如果纹理坐标超过1或小于0，那么整数部分将会被舍弃，直接使用小数部分进行采样。这样的结果是纹理将会不断重复。

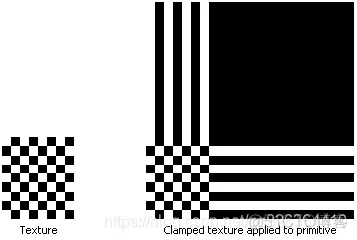

Clamp 纹理拉伸，也就是单个图片，不重复平铺。纹理坐标被限制在0-1之间，当UV大于1或小于0时，边界像素将被使用。

Mirror 纹理镜像，创建重复图案，对其应用的所有行和列都是前一行或前一列的镜像。

BorderColor 边框颜色，对纹理坐标超过1或小于0，用设定颜色填充。

FilterMode

纹理的采样方式

当一个比较小的贴图，贴到一个比较大的3D模型上，就会存在一个问题，3D模型上的点，不会正好对应贴图上的像素，3D模型上的点可能就会落在贴图上像素点与像素点之间。

纹理对应3D模型上的点，距离最近的一个纹理像素点，来插值采样，如果纹理大小与屏幕原始图像大小相似，这是一种快速有效的处理纹理的方法。如果不是，则必须放大或缩小纹理，导致看起来就会一块块的模糊的，形似马赛克的图像。

纹理对应3D模型上的点，周围的四个纹理像素点，来插值采样，看起来就会过渡的更加自然。

如果选择Trilinear模式，还会在Mip map（多级渐远纹理）之间进行混合，如果纹理没有采用Mip map技术，那么Trilinear得到结果跟Bilinear是一样的。

Point：点过滤 - 纹理像素变得块状紧密，

Bilinear：双线性插值

Trilinear：三线插值 - 用于Mip map，对不同的Mip层进行插值，使其过渡的更自然

UV map（UV贴图，纹理映射）

将2D图像上的每一点精确对应到3D模型物体表面，在点与点之间的间隙位置进行图像光滑插值处理，这就是UV mapping。UV坐标是以左下角为（0，0），右上角为（1，1）

Mip maps（多级渐远纹理）

Mip maps是将原纹理用滤波处理得到8张不断降采样的纹理，每一层都是对上一层纹理降采样的结果，用于优化实时3D引擎的性能。

最大分辨率的纹理放在第一位，mipmap中每一级比前一级别纹理的高度和宽度均减少2的幂。

远离相机的物体使用较小的纹理，靠近相机使用较大的纹理。

使用Mip maps需要使用33%以上的内存，但不使用它会导致巨大的性能损失。

缺点：运行时占用更多内存，且增加包的容量。因为Mip maps会根据摄像机远近不同而生成对应的八个贴图，运行会加载到内存中。

优点：优化显存带宽，用来减少渲染。因为可以根据距离摄像机远近，选择适合的贴图来渲染。

一般不需要距离摄像机靠近清晰，否则模糊的这种效果，取消勾选Generate Mip Maps选项。

勾选Mip maps，对处理锯齿和闪烁的很有用。

Normal map

为了计算光照，我们需要使用网格的法线，每一个法线都是垂直于切线平面指向外面的向量。法线贴图是一个RGB贴图，其中每个像素表示相对于未修改的法线向量，表面应该面向的方向的差异。 由于矢量存储在RGB值中，这些纹理往往具有蓝紫色调。

法线纹理存储的是表面的法线方向，用法线经过映射后得到的像素值表示。由于法线方向的分量范围在[-1, 1]，而像素的分量范围为[0, 1]，因此我们需要做一个映射，通常的映射就是：

pixel = （normal + 1）/ 2

这就要求我们在Shader中对法线纹理进行纹理采样后，还需要对结果进行一次反映射的过程，已得到原先的法线方向。反映射的过程就是使用上面函数的逆函数：

normal = pixel * 2 - 1

在实际开发中，我们往往采用的是切线空间的法线纹理。对于每一个顶点，都有一个属于自己的切线空间，这个切线空间的原点就是该顶点本身，而z轴是顶点的法线方向，x轴是顶点的切线方向，y轴可由法线和切线的叉积得到，也被称为副切线或副法线。

切线空间的法线纹理优点：

• 可重用，模型空间下的法线纹理记录的是绝对法线信息，仅可以用于创建它的那个模型，应用到其他模型上的效果就完全错误了。切线空间下的法线纹理记录的是相对法线信息，即使应用到其他完全不同的网格上，也可以得到一个合理的结果。
• 可进行UV动画，在切线空间下可以移动纹理的UV坐标来实现凹凸效果，但使用模型空间下的法线纹理会得到完全错误的结果。

法线纹理总是显示浅蓝色的原因：

法线纹理存储了每个点在各自的切线空间中的法线方向。如果一个点的法线方向不变，那么在它的切线空间中，z轴就是法线方向，即为（0，0，1），经过映射后存储在纹理中就对应了RGB（0.5, 0.5, 1）浅蓝色。

Normal mapping

是一个游戏编程技巧，在为低面数网格模型计算光照时，使用高面数网格模型的法线贴图，从而使低面数网格模型看起来包含更多细节。
