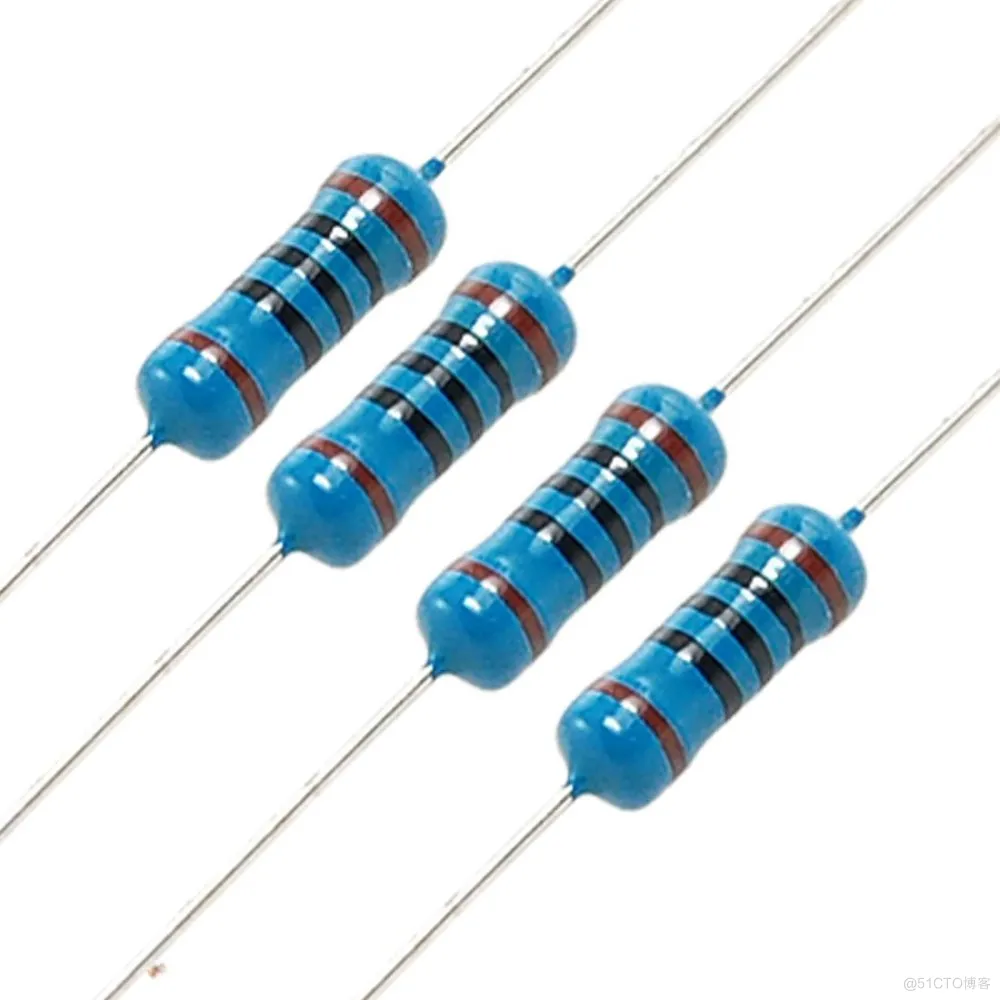

在PCB板中，时常见到一些阻值为0Ω的电阻。我们都知道，在电路中，电阻的作用是阻碍电流，而0Ω电阻显然失去了这个作用。那它存在于PCB板中的原因是什么呢？今天我们一探究竟。

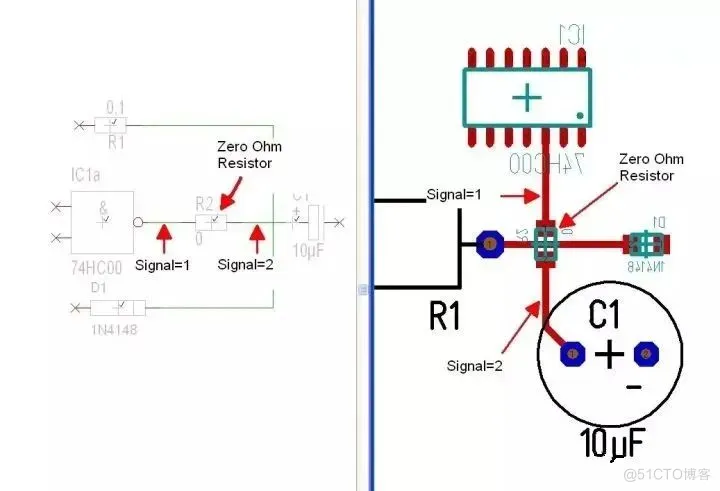

在电路中，0Ω电阻对电流没有阻碍作用，相当于一条导线，因此可以充当跳线，尤其对于贴片式电路板来说，0Ω电阻用作跳线的作用非常大。
一方面，在一些无法布线且较窄的地方，跳线很难焊接到贴片的焊盘里，因此，需要利用0欧电阻来进行连接，让PCB布线变得更加简单，并且解决一些地方的布线难题。根据PCB板上的空间，可以选用0805、0603或0402不同体积大小的0Ω电阻。
另一方面，贴片式电路板的跳线方式很难使用机器统一安装，而使用空焊盘和0Ω电阻的配合方式可以起到和跳线一样的作用，利用提高生产效率。比如，老板出于成本的考虑，让你设计一个单面板，也就是说，元器件的安装及走线都只能在一面。你最头疼的是有些线实在走不过去，必须跨线连接，打俩孔用跳线？如果在研发的时候，这种方法还是可以的，但有一天你的设计变成了产品，需要大批量生产，机器折腾起跳线来要比放置一个电阻麻烦的多，这时候0Ω电阻就能帮你大忙了！
而且传统的跳线在没有连接跳线帽的情况下，两端信号频率较高的时候会辐射出干扰信号，这一点就不如空焊盘。
如果你的设计是新的，对PCB板上很多的功能以及能够实现的性能还不确定，拿回板子来将会面临一场惊心动魄的调试。debug的一个重要原则就是把问题限定在最小的范围内，因此多块电路之间的隔离就非常重要。
在调试A电路时，你不希望B电路的工作影响到你的调试，那么最好的方式就是断掉它们之间的连接，0Ω电阻就是一个最好的隔离方式！
调试的时候不焊接0Ω电阻，等调试完成确认这部分电路没问题了，再将0Ω电阻安装上。
利用0Ω电阻可以使电路调试更灵活。用0欧姆电阻的方便之处就是它很容易拆卸，拆卸下来可以换其他的器件代替以观察最终的效果进行对比。
比如，PCB板上设计有低通滤波器，如果发现最终不需要或者一开始调试的时候没时间调试低通滤波器，但又必须让信号流通过去，可以用0Ω电阻来代替原来设计中的电阻/电感，而不安装电容。在匹配电路参数不确定时，以0Ω电阻代替，预留各种可能性，然后在实际调试中确定参数后，再选择具体数值的元器件替代，进而让我们的调试更灵活。
设计电路时通常对电流有一定的要求，调试时测某部分电路的电流时，往往会非常麻烦，需要将原有PCB板断开再进行测量。这时，我们可以巧用0Ω电阻来测量电流。
首先在测量回路的待测区域放置一颗0Ω电阻;然后在需要测量电流时，去掉0Ω电阻，并将万用表串接到电路中，即分别把表笔放置在0Ω电阻的两个焊盘上，此时就可以测量出回路的电流；最后，测量完毕后再将0Ω电阻安装回去。

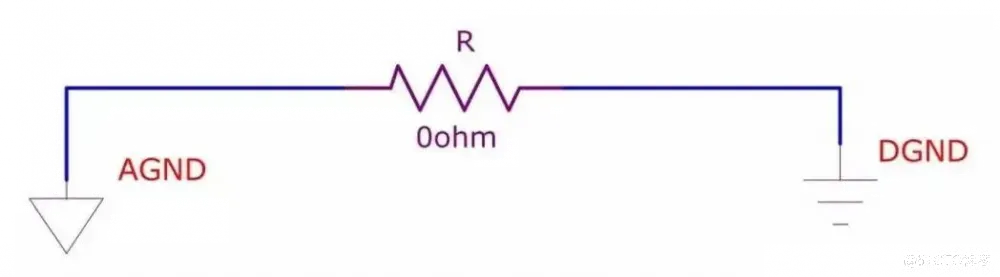

0Ω电阻可用于信号完整性的模拟地和数字地的单点连接。只要是地，最终都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。而且，如果把模拟地和数字地大面积直接相连，会导致互相干扰。因此，用0Ω电阻进行单点接地是非常有必要的。
所以，0Ω电阻的用处可大了，如果学会灵活应用好它，可以极大地方便PCB板的设计和调试，很多让你头疼的PCB问题都能迎刃而解。
