MATLAB下的COST231-WI模型理论与仿真研究

COST231-WI模型在使用高基站天线时该模型采用理论的Walfisch-Bertoni模型和IkegaCOST231-WI模型分为视距传播(LOS)和非视距传播(NLOS)两种情况计算路径损耗。视距(LOS)传播环境，其路径损耗为：

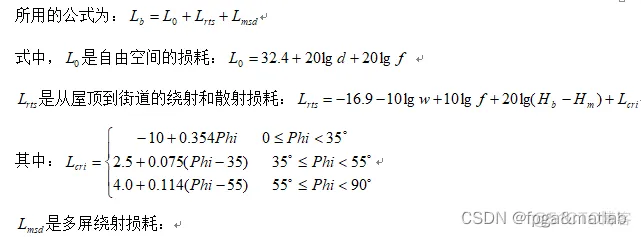

其中，d的单位为km；f的单位为MHz。非视距传播(NLOS)适用条件和主要参数如下表：

表1非视距传播(NLOS)适用条件和主要参数

其中MATLAB建模代码如下所示：

function y=wireless_Walfish_Ikegami_NLOS_attenuation(Model,f,d,Hm,Hb,Hroof,w,b,Phi)

L0=32.4+20*log(d)/log(10)+20*log(f)/log(10);

if (Phi>=0)&Phi<35%自由空间的损耗

   Lcri=-10+0.354*Phi;

elseif Phi>=35&Phi<55

   Lcri=2.5+0.075*(Phi-35);

elseif Phi>=55&Phi<=90

   Lcri=4.0+0.114*(Phi-55);

end

Lrts=-16.9-10*log(w)/log(10)+10*log(f)/log(10)+20*log(Hb-Hm)/log(10)+Lcri

if Hb>Hroof%从屋顶到街道的绕射和散射损耗

   Lbsh=-18*log(1+Hb-Hroof)/log(10);

   ka=54;

   kd=18;

elseif d>=0.5

   Lbsh=0;

   ka=54-0.8*(Hb-Hroof);

   kd=18-15*(Hb-Hroof)/Hroof;

else

   Lbsh=0;

   ka=54-0.8*(Hb-Hroof)*(d/0.5);

   kd=18-15*(Hb-Hroof)/Hroof;

end

if Model==1

   kf=-4+0.7*(f/925-1);

elseif Model==2

   kf=-4+1.5*(f/925-1);

end

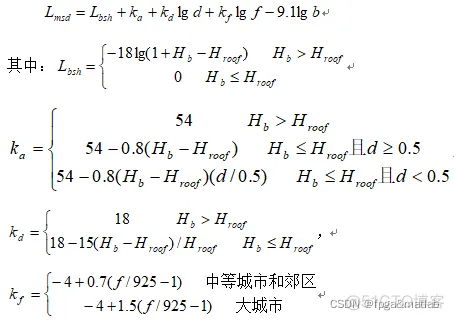

Lmsd=Lbsh+ka+kf*log(f)/log(10)+kd*log(d)/log(10)-9.1*log(b)/log(10);%多屏绕射损耗

if Lrts+Lmsd<=0

   y=L0;

else

y=L0+Lrts+Lmsd;

end

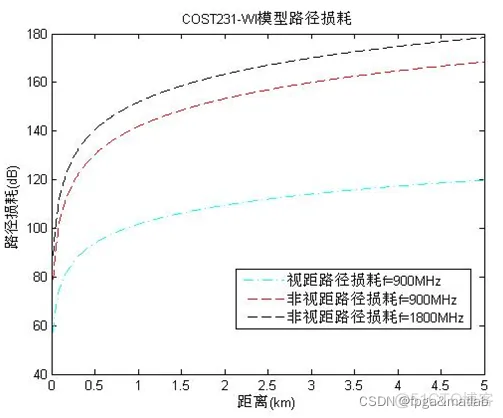

其仿真图形如下所示：

图4 COST231-WI信道模型仿真
