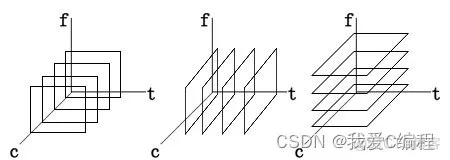

CDMA技术的基础是扩频通信。扩频：用来传输信息的信号带宽远远大于信息本身带宽的一种传输方式，频带的扩展由独立于信息的扩频码来实现，与所传信息数据无关，在接收端用同步接收实现解扩和数据恢复。如图2-1，我们可以知道CDMA系统的基本原理和TDMA、FDMA的区别。
这个公式表明，在高斯信道中当传输系统的信号噪声功率比S/N下降时，可用增加系统传输带宽W的办法来保持信道容量C不变。对于任意给定的信号噪声功率比，可以用增大传输带宽来获得较低的信息差错率。正因为这个原因，扩频通信具有比较强的抗噪声干扰的能力。CDMA技术是以扩频通信为基础的载波调制和多址接入技术，所以如何实现扩频部分对于整个CDMA系统的实现有着重要的影响。

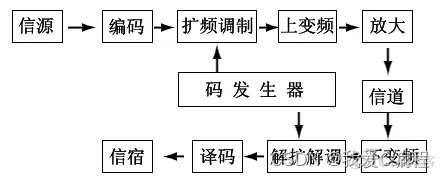

CDMA技术是以扩频通信为基础的载波调制和多址接入技术，所以如何实现扩频部分对于整个CDMA系统的实现有着重要的影响。下图是CDMA系统的基本原理图：
信号经信源编码后成为数字信号，经过纠错编码、卷积编码和交织等相关处理后送入调制器中，利用PN码发生器产生的高速PN码将数字信号变成码片，使得信号的传输带宽远大于信号本身的带宽以实现扩频通信，同时，为了使信号的传输与信道特性相匹配，必须用载波发生器产生的载波去调制扩频信号。使其频率变为适合信道传愉的射频频段，将数字信号调制成模拟信号后通过放大器发射出去。在接收端，利用下变频器将射频信号还原成中频信号，采用与发射端相同的信号处理技术再将信号还原成原始信号，从而达到数据通信传输的目的。

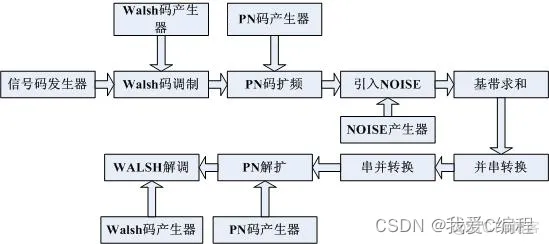

针对本课题所要求的CDMA发送端的设计，主要从以下几个方面去研究，数据处理模块、差分编码模块、PN码序列产生模块、扩频模块。其中数据处理模块主要是用来完成数据的串/并变换；差分编码模块主要用于对数据先进行差分编码；PN码序列产生模块是扩频通信模块中比较重要的模块，其具体的作用和功能我们将在具体实践中做具体研究和讨论；扩频模块是发射端的核心模块，主要用于完成数据的扩频。图2-3就是CDMA系统模块化以后的基本结构，其中虚线框内的部分就是CDMA数字基带发送部分，本课题我们主要就是完成下图中上半部分，此外，在此基础上将对接收部分做简单的介绍。图中发送端和接收端的Walsh码发生器和PN码发生器其实是同一个模块，它们的区别仅仅是延迟不同。

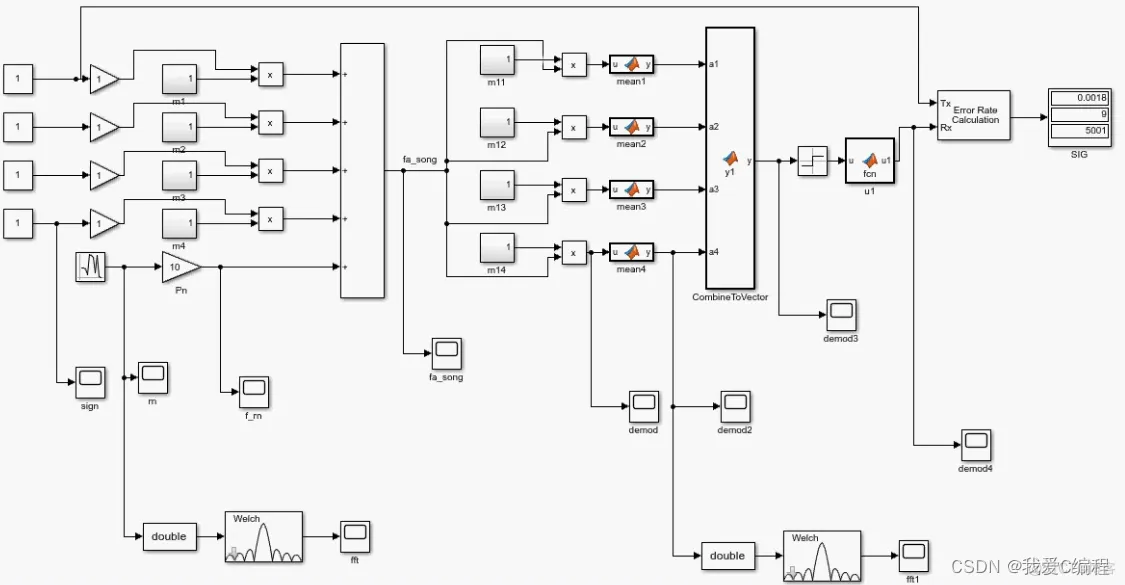

由上图可知，这个系统一共有两个模块组成——调制模块和解调模块。其中调制模块是信号发生器产生4路输入信号，经WALSH调制、PN扩频、基带求和与并/串变换成为1路信号，完成调制。而解调模块主要是将收到的1路信号首先进行串并转换，在取得同步的基础上进行PN解扩和WALSH解调从而恢复出4路信息。该系统框图就是我们所要实现的系统的基本结构，具体实现方法、步骤、以及原理分析及优化我将针对每个模块，在后面给予具体研究。
所有CDMA类型都使用扩频过程增益来允许接受者部分衰减非期望信号。具有期望扩频码的信号和定时被接受，如果信号有不同的扩频码（或者相同扩频码但是不同的时间偏移）将被过程增益认为随机噪声衰减掉。这项操作的方法是给每一个站点分配一个扩频码或者芯片序列.这些芯片序列被表示成由＋1和－1组成的序列。每个芯片序列和本身点乘得到＋1,(和补码点乘得到－1),反之点乘不同的芯片序列得到0。
例如 如果 C1 = (-1,-1,-1,-1)， C2 = (+1,-1,+1,-1) 那么
C1 . C1 = (-1,-1,-1,-1) . (-1,-1,-1,-1) = +1
C1 . -C1 = (-1,-1,-1,-1) . (+1,+1,+1,+1) = -1
C1 . C2 = (-1,-1,-1,-1) . (+1,-1,+1,-1) = 0
C1 . -C2 = (-1,-1,-1,-1) . (-1,+1,-1,+1) = 0
这种特性叫做正交性. 这些序列叫做 Walsh码可以从一个二进制 Walsh矩阵导出。当多个终端发送多个片码时，信号就会在空中叠加。例如芯片序列是(-1,-1,-1,-1)和(+1,-1,+1,-1)，叠加后变成(0,-2,0,-2)。接受方只要计算发送信号到空中的终端目点值。例如(-1,-1,-1,-1) . (0,-2,0,-2) = +1。
TDMA和FDMA终端理论上可以过滤其他时隙或者频率通道的任意强信号。这在CDMA无法实现，它只能部分过滤干扰信号。如果任一或者全部噪声信号强于有用信号，则有用信号就被淹没了。这样在CDMA系统中就要求每个终端有一个近似合适的信号功率。在CDMA蜂窝网络中，基站使用一个快速闭环功率控制方案来紧密控制每一个移动终端的传输功率。
向前纠错(FEC)编码在任何一种CDMA方案中都是必须的，它用于减小信噪比的需求，从而使得信道最大限度的可靠。 CDMA较TDMA和FDMA的优势在于CDMA可用码字数量理论上是无限的。这就使得CDMA承载大容量负载是对每一个随机会话中产生一个相对小的流量，从而避免为个别通讯频繁的建立和拆除有限的时隙或者频率通道。CDMA发射端只是在有数据发出时占用信道，完成后就释放掉。
.............................................................
%串----并
for i=1:31
for j=1:16
pn_walsh_user_rec(i,j)=pn_walsh_user_c(i*j);
end
end
%pn解扩
for i=1:31
for j=1:16
walsh_user_rec(i,j)=pn_walsh_user_rec(i,j)*pn(i);
end
end
for i=1:31
for j=1:16
walsh_user_rec2(j)=walsh_user_rec(i,j);
end
end
%walsh解扩
user_rec2(1,1)=walsh_user_rec2(1);
user_rec2(1,2)=walsh_user_rec2(2);
user_rec2(1,3)=walsh_user_rec2(3);
user_rec2(1,4)=walsh_user_rec2(4);
user_rec2(2,1)=walsh_user_rec2(5);
user_rec2(2,2)=walsh_user_rec2(6);
user_rec2(2,3)=walsh_user_rec2(7);
user_rec2(2,4)=walsh_user_rec2(8);
user_rec2(3,1)=walsh_user_rec2(9);
user_rec2(3,2)=walsh_user_rec2(10);
user_rec2(3,3)=walsh_user_rec2(11);
user_rec2(3,4)=walsh_user_rec2(12);
user_rec2(4,1)=walsh_user_rec2(13);
user_rec2(4,2)=walsh_user_rec2(14);
user_rec2(4,3)=walsh_user_rec2(15);
user_rec2(4,4)=walsh_user_rec2(16);
for i=1:4
for j=1:4
rec(i,j)= user_rec2(i,j)*walsh(i,j);
end
end
%===============接收信号===================================
rec_signal= user_rec2(1,1:4);
%========画信号==============================================================
if t==1
figure;
subplot(511)
stairs(1:4,user,'r');%用户信号
axis([1,4,-2,2]);
title('用户发送的信号')
subplot(512)%随机码
stairs(1:31,pn);
axis([1,31,-2,2]);
title('随机码')
subplot(513)%调制WALSH
stairs(1:16,walsh_user2,'r');
axis([1,16,-2,2]);
title('调制WALSH')
subplot(514) %发送
stairs(1:496,pn_walsh_user_c);
axis([1,496,-2,2]);
title('发送信号')
subplot(515) %数据接收
stairs(1:4,rec_signal,'r');
axis([1,4,-2,2]);
title('数据接收信号')
hold on;
end
end

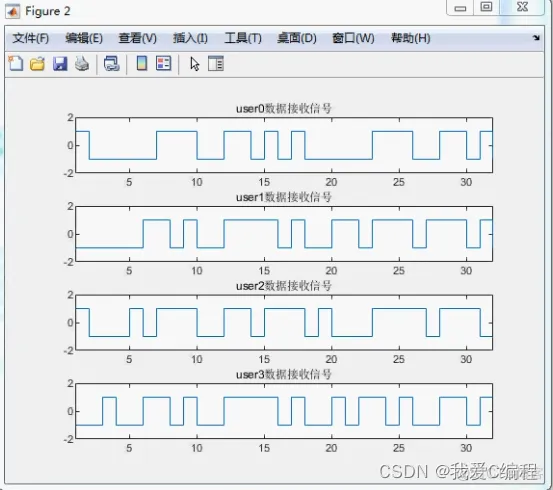

figure;
subplot(411);
stairs(1:32,user0);
axis([1,32,-2,2]);title('user0数据接收信号')
subplot(412);
stairs(1:32,user1);
axis([1,32,-2,2]);title('user1数据接收信号')
subplot(413);
stairs(1:32,user2);
axis([1,32,-2,2]);title('user2数据接收信号')
subplot(414);
stairs(1:32,user3);
axis([1,32,-2,2]);title('user3数据接收信号')
%%

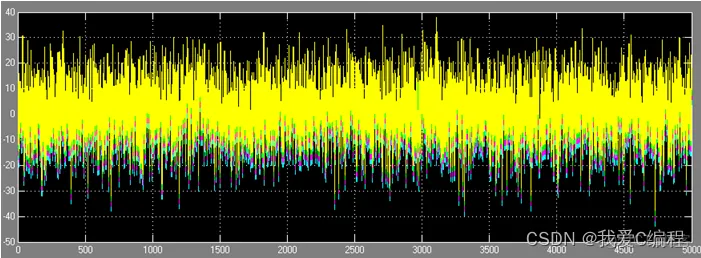

%=====================以上是加上噪声的 误码率测试=================================================
prompt={'请输入用户个数:','请输入用户发送信息个数:','请输入用户码功率','请输入噪声功率','请输入要测试的用户ID号'};
name=['码分多址复用技术测试'];
line=1;
defaultanswer={'4','100','1 2 3 4', '10','1'};
glabel=inputdlg(prompt,name,line,defaultanswer);%对话框
num1=str2num(char(glabel(1,1))); %对话框
num2=str2num(char(glabel(2,1))); %对话框
num3=str2num(char(glabel(3,1))); %对话框
num4=str2num(char(glabel(4,1))); %对话框
k=str2num(char(glabel(5,1))); %对话框
UserNumber=num1;%用户数
inflength=num2;%用户信息序列长度
a=num3; %用户信息功率
Pn=num4; %噪声功率
sigma=1;%噪声标准差
%==========================================================================
N=31;%伪随即序列的阶数
R=(ones(UserNumber)+(N-1)*eye(UserNumber))/N; %相关系数矩阵
b=2*round(rand(UserNumber,inflength))-1; %用户信息矩阵(随机+1，-1矩阵)
coefficients=[1 0 1 0 0]; %5级左移m序列码发生器的反馈系数
mseq=mseries(coefficients); %生成31×31的m序列码矩阵
mseq=mseq(1:UserNumber,1:N);
%==================以上生成随即序列========================================
.............................................
