MATLAB m代码创建Simulink仿真模型的方法

MATLAB具有广泛的 API（应用程序接口），用于从MATLAB 代码构建和修改 Simulink 模型。这可能来自 MATLAB 命令行，来自函数或脚本，或者来自任何可以执行m代码的地方。

本文分享几个用于使用m代码构建和/或操作 Simulink 模型的更常见的函数。主要函数是get_param 和set_param。它们使模型或模块的每个属性都可以分别从 MATLAB 代码中进行检查和更改。请注意，模型中一般有数百个参数，并且对于大多数默认设置就足够了。

本文涵盖的主题是

• 使用 get_param
• 使用 set_param
• 使用 M 代码构建模型

1、使用 get_param

get_param 是用于检查模型现有属性的主要 MATLAB 函数。

在使用 get_param 之前，必须先将模型加载到内存中。这可以通过手动打开模型或使用 API 函数 load_system 或 open_system 来实现。

get_param 可用于检查感兴趣的特定参数。

登录后复制

>> load_system('simSolverExample')
>> get_param('simSolverExample','Name')
ans =
    'simSolverExample'
>> get_param('simSolverExample','Location')
get_param('simSolverExample','Solver')
get_param('simSolverExample','StopTime')
ans =
          -7          -7        1543         831
ans =
    'ode1'
ans =
    '10.0'

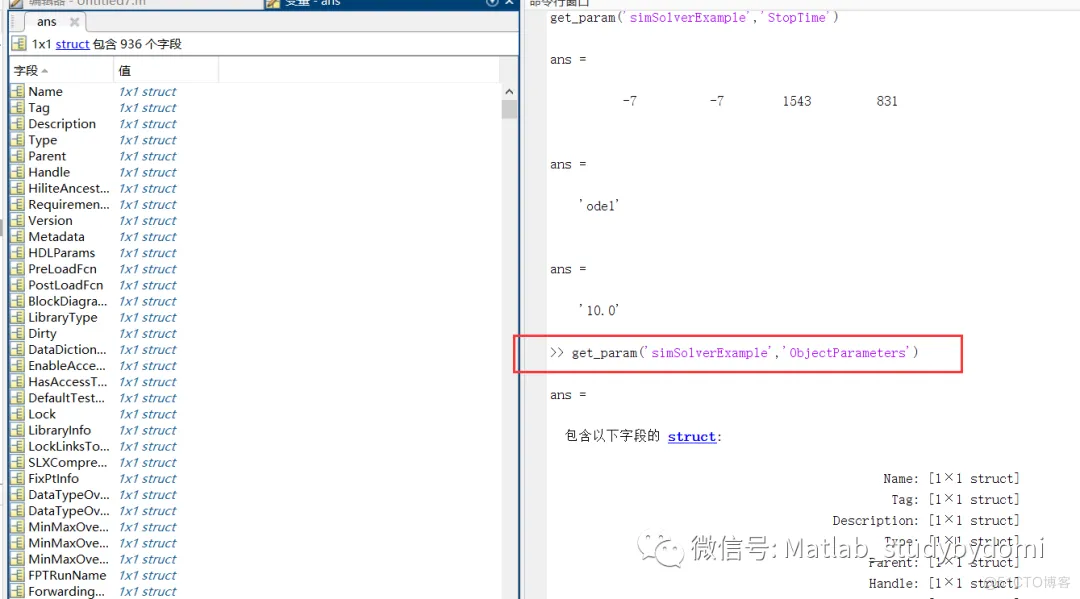

get_param 还有一个可选输入，它将返回一个结构数组，其中包含所有参数及其当前值的列表。

2、使用 set_param

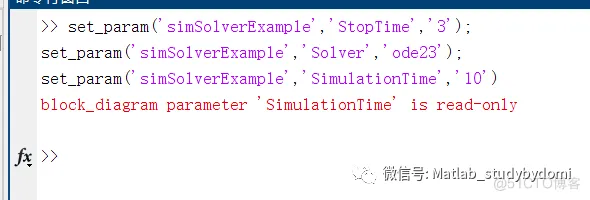

与 get_param 类似的用于修改模型和模块参数的函数称为 set_param。它需要三个输入：要修改的对象（块、模型或信号）的名称；要修改的属性；和新的价值。请注意，某些属性是只读的，因此无法修改。

3、使用 M 代码构建simulink模型

可以使用纯 MATLAB 代码构建 Simulink 模型——无需使用通常的视觉、点击和鼠标操作。虽然很少这样做，但它确实展示了如何使用各种 MATLAB-Simulink API 函数。

登录后复制

function autoCreateModel
fname = 'autoCreatedModel';


if exist(fname,'file') == 4
    if bdIsLoaded(fname)
        close_system(fname,0)
    end
    delete([fname,'.mdl']);
end
new_system(fname);
add_block('built-in/Sin', [gcs,'/Sine Wave'],...
    'Position', [140 95 170 125],...
    'SampleTime','0');
add_block('built-in/Gain', [gcs,'/Gain'],...
    'Position',[240 95 270 125],...
    'Gain','2');
add_block('built-in/Scope', [gcs,'/Scope'],...
    'Position',[350 94 380 126]);
add_line(gcs,'Sine Wave/1','Gain/1')
add_line(gcs,'Gain/1','Scope/1')
set_param(gcs,...
    'Solver','FixedStepDiscrete',...
    'FixedStep','0.1');
% Save the model
save_system(fname);

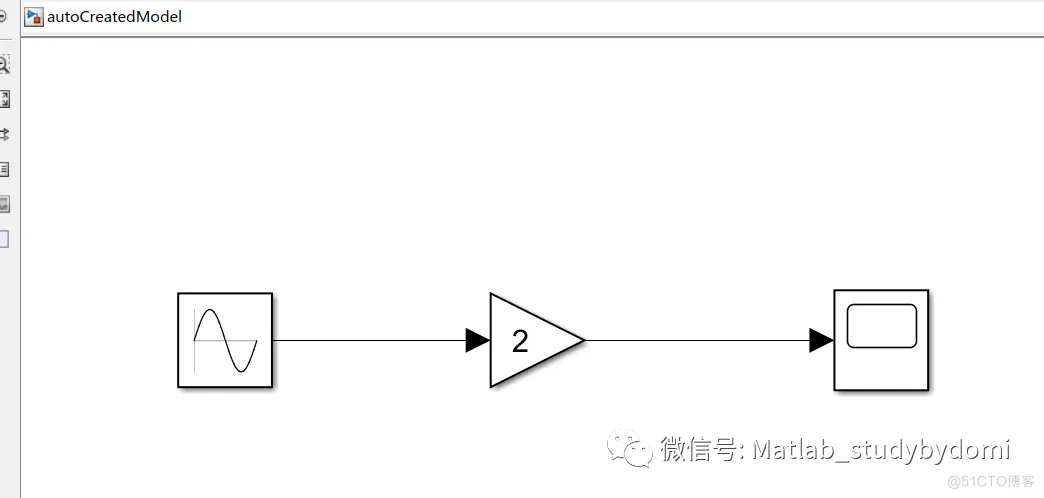

上面是一个自动创建模型的 MATLAB 函数示例。代码首先检查具有指定名称的模型是否已经存在，如果存在则将其删除。然后使用 API 函数 new_system 创建一个新模型；使用 API 函数 add_block 和 add_line 构建模型；使用 set_param 修改了一些模型属性（从它们的默认值）；最后使用 save_system 保存模型。
