基于matlab的CIC滤波器仿真

1.1 MATLAB设计说明

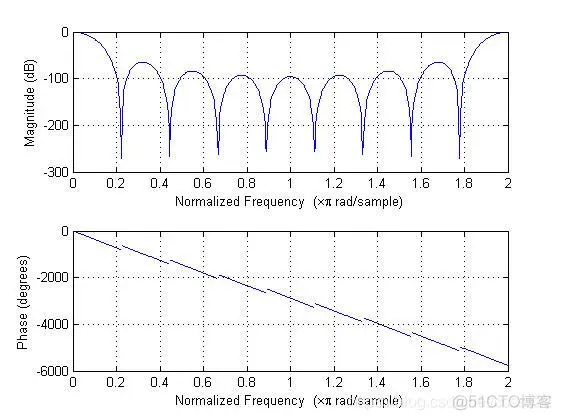

这个CIC滤波器的频率特性，如果上图，上图和梳子比较相似。所以称为梳状滤波器。

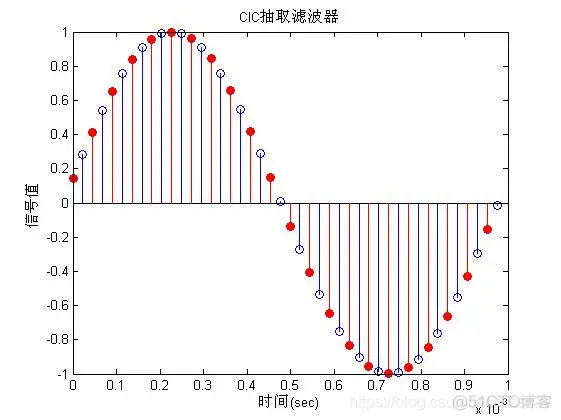

   这个是CIC抽取滤波器，如图可以看到，每2个点抽取一个点，达到抽取效果。

   这个是CIC内插滤波器，如图可以看到，每2个点插入一个点，达到抽取效果。

1.2 FPGA设计说明

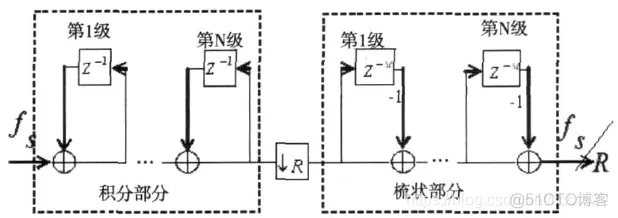

   一般在实际应用中，我们多半设计抽取滤波器用的更多，一般抽取滤波器如下所示：

在这里，我们将其中一些参数具体化，设计一个具体参数的CIC滤波器。

我们将这个系统模块话，然后在实际应用的时候，我们只要改变其中的参数就可以了。

系统分为如下三个模块。

模块一的设计：

delay_one(

               i_clk,//输入时钟

               i_rst,//输入复位信号

               i_data,//输入信号

               o_data//输出信号

               );

模块二的设计：

down(

          i_clk,//输入时钟

          i_rst,//输入复位信号

          i_M,  //抽取值

          i_data,//输入信号

          o_data//输出信号

          );

模块三的设计：

delay_M(

             i_clk,//输入时钟

             i_rst,//输入复位信号

             i_data,//输入信号

             o_data//输出信号

             );

那么其在顶层，我们只要调用这些模块就行了。

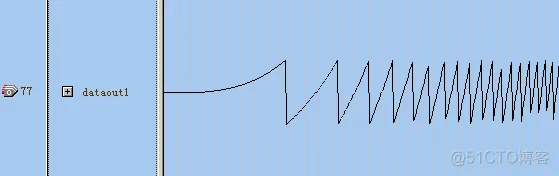

其中CIC积分器输出结果如下所示：

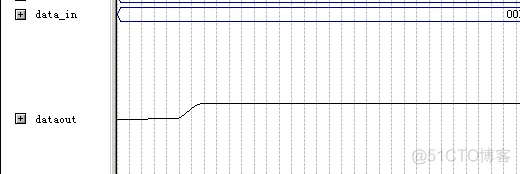

系统滤波输出结果如下所示：

可以看到，滤波后的效果。

当改变CIC级数的时候，就能得到不同效果的CIC滤波器
