边坡变电塔施工阶段的精细分析技术

midas GTS NX在做复杂的建筑结构时,可以借助其他的建模工具快速建立需要的建筑结构,比如复杂建筑与复杂桥梁。下面介绍一个在真实边坡或者山体上建立变电塔的例子。

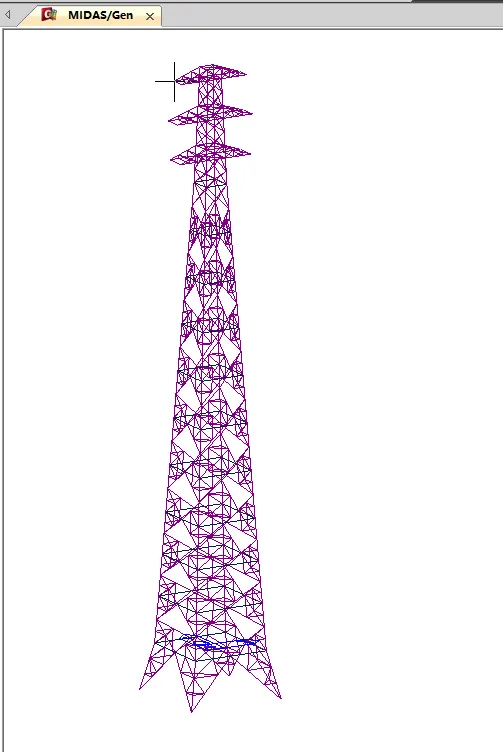

①MIDAS作为一个平台,对于旗下的软件可以方便的导入导出。在midas GEN中做好上部变电塔结构,并且将其移动到合适的位置,以便与后续的地层建模耦合。将其GEN网格模型导出,此时也可以编辑好相应的荷载一并导出。

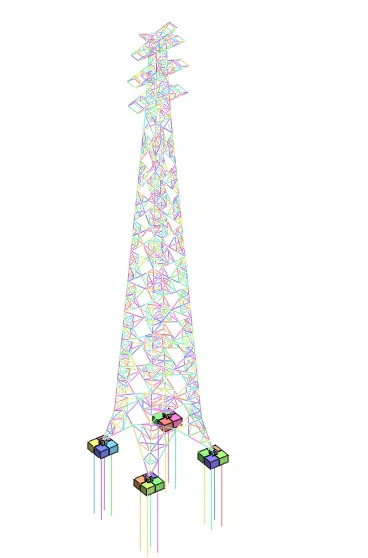

②新建GTS文件,导入建立好的GEN模型,并且建立好塔基,桩基等电塔下部的实体,并注意结构的耦合。

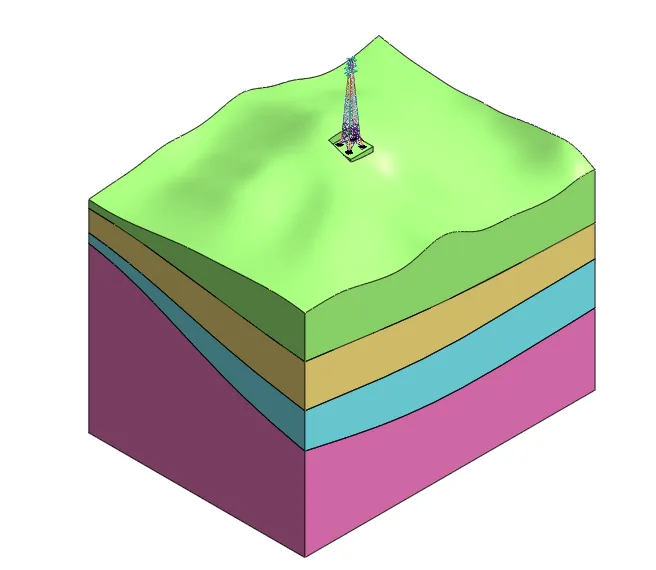

③建立好电塔的承台下部结构,并利用地层数据生成器+层面助手建立好地层实体,再对几何实体做好布尔运算或者自动连接,改变几何的颜色(纯粹就是让模型好看点)。复杂地形的建立,可以看我分享的视频以及另外一篇帖子《midas GTS NX中如何建立复杂地形?》

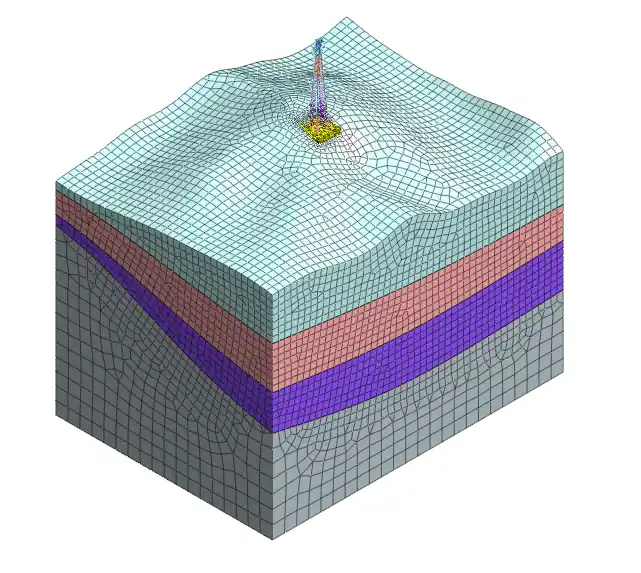

④做好尺寸控制以后,划分网格,下部地形网格尺寸可以画大一点。另外如果有其他施工影响,比如隧道施工也可以加上。

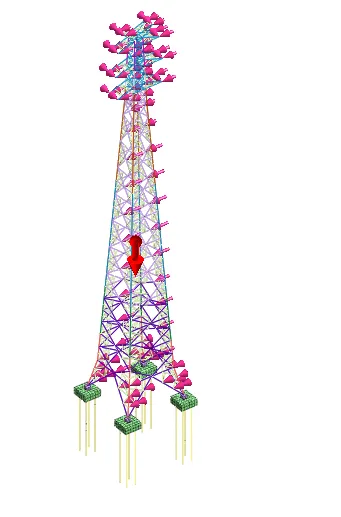

⑤根据相应的电塔规范加上风荷载,自重,电线拉力等等,并做好施工阶段,并决定是否做强度折减法分析。


模型叙述比较简便,实际操作会遇到多种困难,实际建模需要做好合理简化,并对模型建立逻辑以及有限元思维铭记于心。
