1.BoardSim中的差分对
对差分引脚的分析是通过为其指定差分模型完成的。差分引脚在IBIS文件中有严格的定义,但是选定了差分模型后,用户还需要指出各引脚是反相端还是非反相端。对于 LineSim和BoardSim都是如此。接下来将在BoardSim中对差分对进行仿真分析。

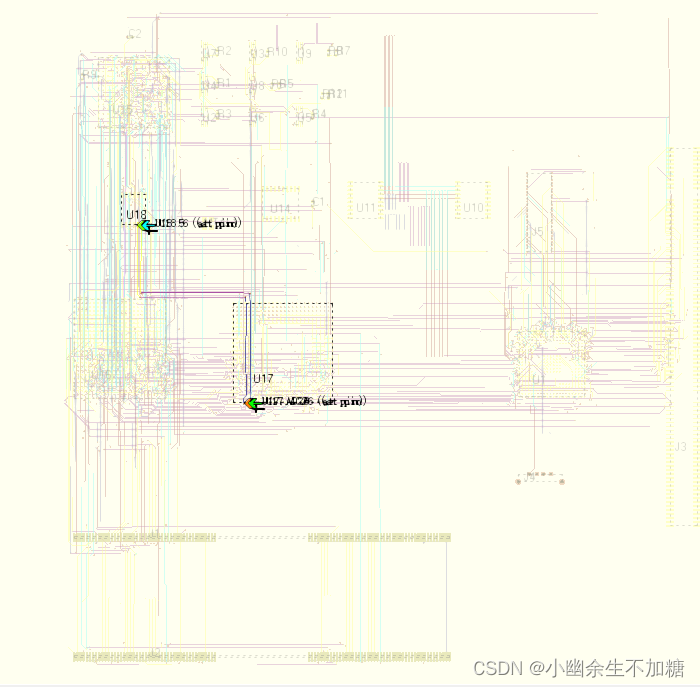

在HyperLynx的菜单栏中选择“File”→“OpenBoard”命令,打开“HYPERLYNX_CLASS_FINAL_BLZ.HYP”文件。选择网络“PRO_CCLK”该网络与网络“PRO_CCLKN”组成差分线对,BoardSim会将这两个网络一起显示出来,如图所示:

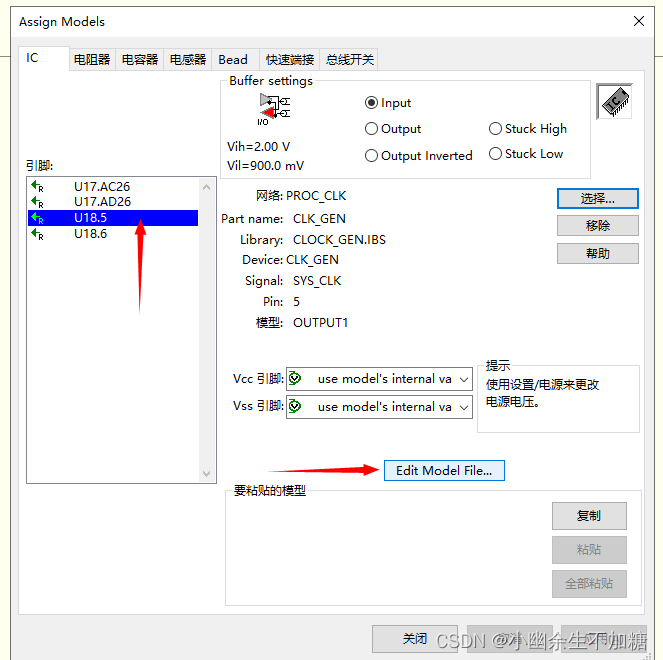

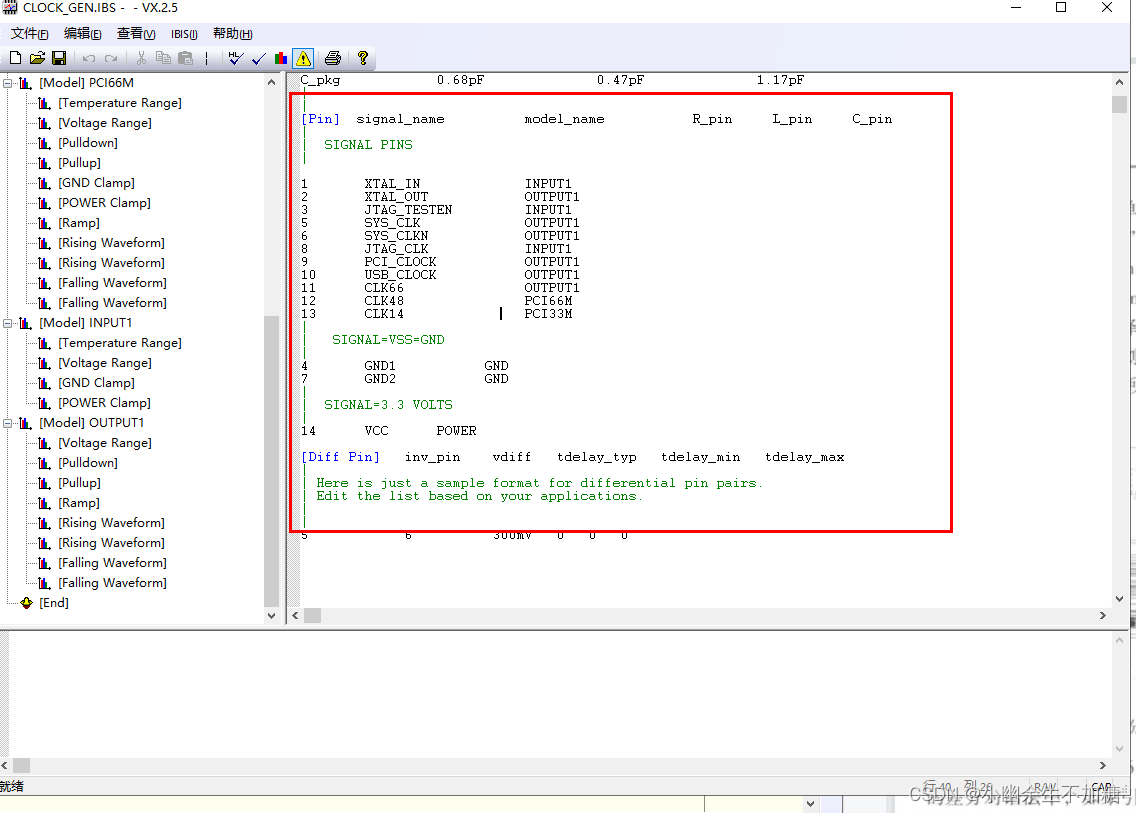

单击“Select Component Models or Edit Values”按钮,打开“Assign Models”对话框。在“Pins”栏中选择引脚 U18.5,并单击“Edit Model File”按钮,打开“Visual IBIS Editor”。在左侧的树形浏览窗口中展开条目“[Component]CLK_GEN”,查看[Pin]和[Diff Pin]部分,如图所示:
可以看到引脚5和6为差分对,信号名称分别为SYS_CLK和SYS_CLKN。在IBIS模型的差分对
