HyperLynx（十）BoardSim和PCB板级仿真分析（一）：HyperLynx BoardSim板级信号完整性仿真分析（十）

BoardSim和PCB板级仿真分析（一）

1.PCB文件的转换

当前 PCB 设计软件非常多，包含 PADS 、Mentor WG、Cadence、Zuken、AD 等。不同 软件设计 的PCB保存的文件格式也不一样，而BoardSim能调入的文件只有.hyp格式，所以不管是哪一种软件设计的PCB，都需要经过软件格式的转换才能调入HyperLynx BoardSim模块中。

   HyperLynx与 EDA 设计软件的兼容性非常好，当前主流软件的 PCB 文件几乎都能被转换，包括 Cadence Allegro、Mentor Board Station、Zeken CR3000/5000、Accel EDA、Specctra DSN 等。而PADS和AD可以直接在PCB 设计软件中另存为.hyp 格式的文件。

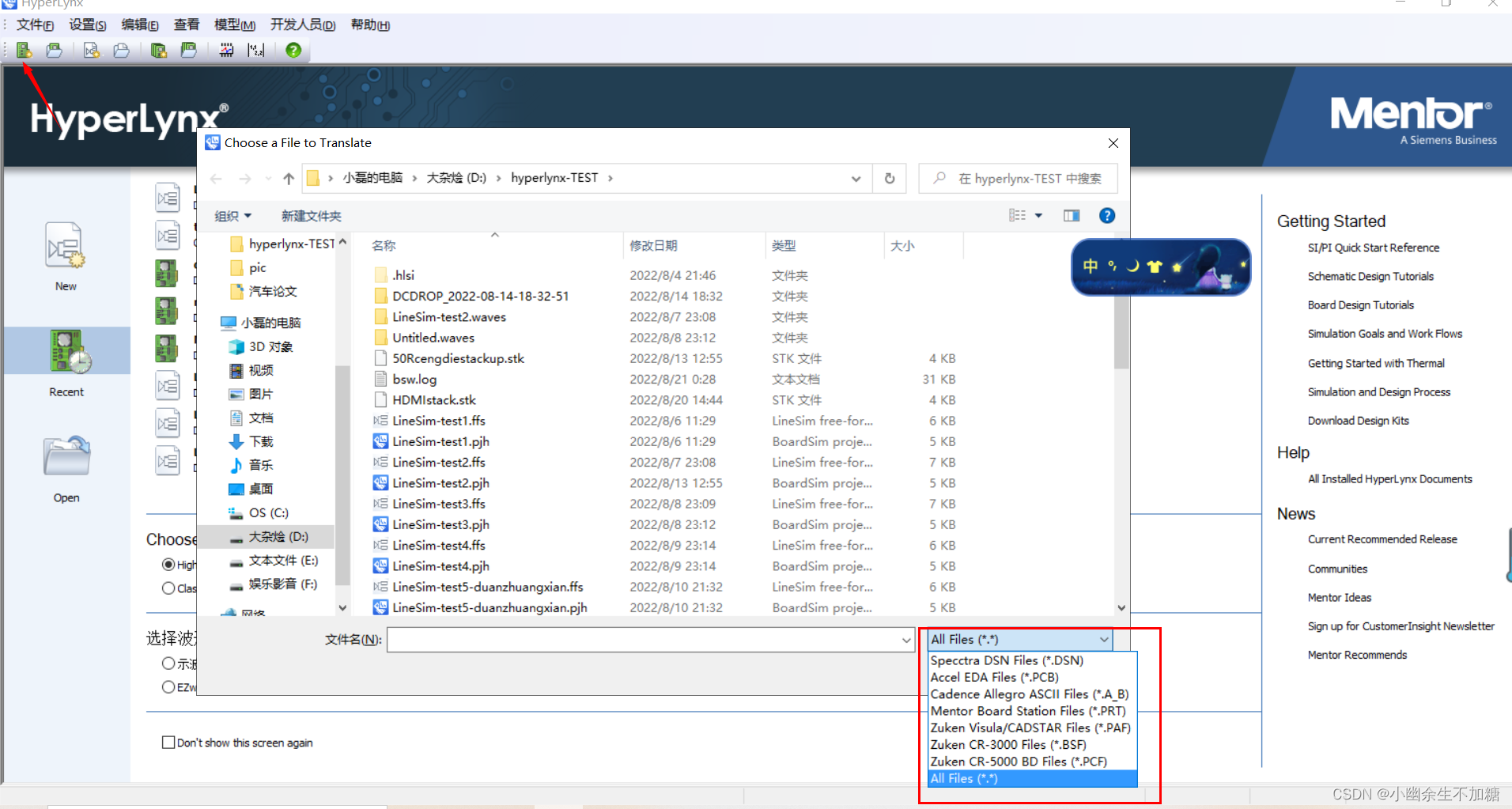

   打开HyperLynx软件后，选择文档(File)→产生新板(New Board(Run PCB Translator))，或者在工具栏上单击按钮，会弹出如图所示对话框：

在弹出的对话框中选择需要转换的PCB文件类型，再选择对应的需要转换的PCB文件，然后就会弹出如图所示的对话框：
<
