NX非线性分析实例:接触弹塑性深度剖析

NASTRAN的强项是线弹性分析, 非线性分析不强. 但NX 里的高级非线性模块用的是ADINA的求解器.

ADINA的非线性是相当不错的

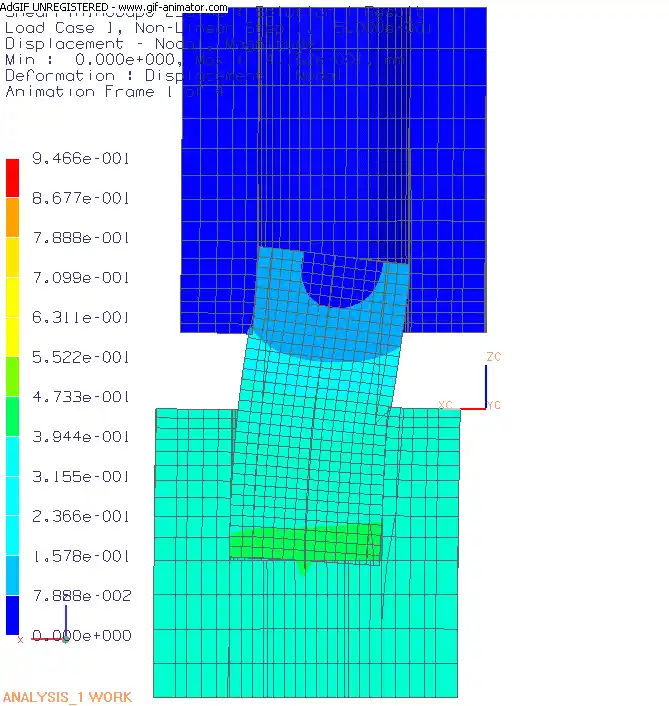

一个小例子. 两块板,一个圆柱销, 三种材料的屈服强度不同. 销子的强度最大. 模拟销子受剪力作用,当两板分离时,销孔发生塑变, 被拉成椭圆的过程.
同样的模型, 线性接触只要10 分钟就可出结果. 可非线性接触加塑变. 十个小时也不能保证有结果. 收敛是个大问题, 对网格要求也严.


 取消负荷后有永久变形.



 加载时的应力



 载荷去除后的塑性变形和残余应力.
