UG模具设计灵感:奥运鸟巢设计思路解析

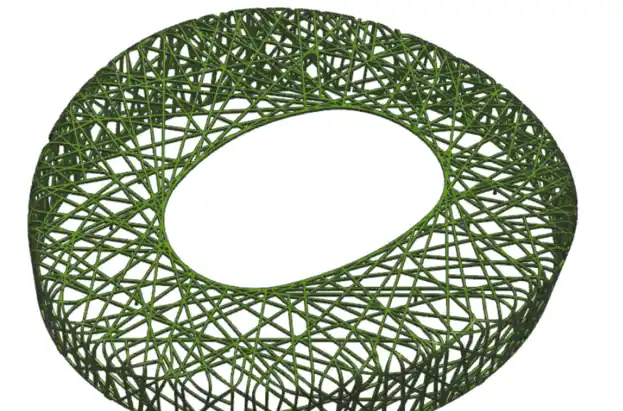

在这个科技技术蓬勃发展的年代,各种奇形怪状的建筑物层出不穷,比如广州小蛮腰、奥运鸟巢等等,模具行业也不甘落后,模具生产奥运鸟巢,我来给大家分享奥运鸟巢的设计思路。

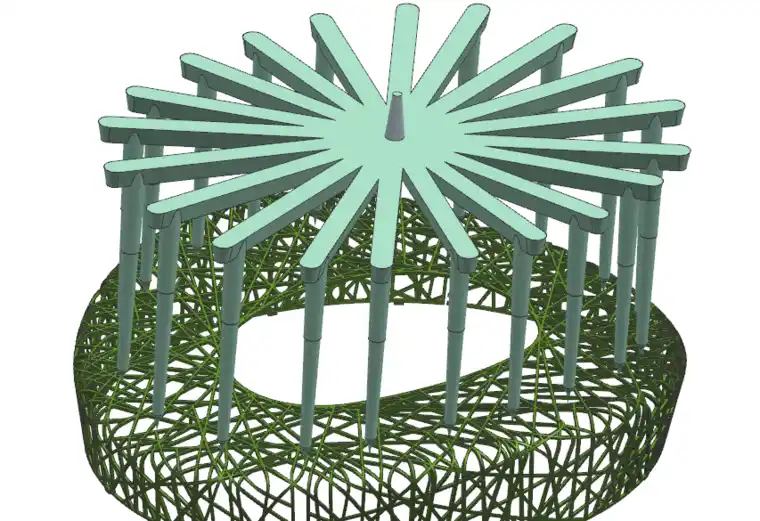

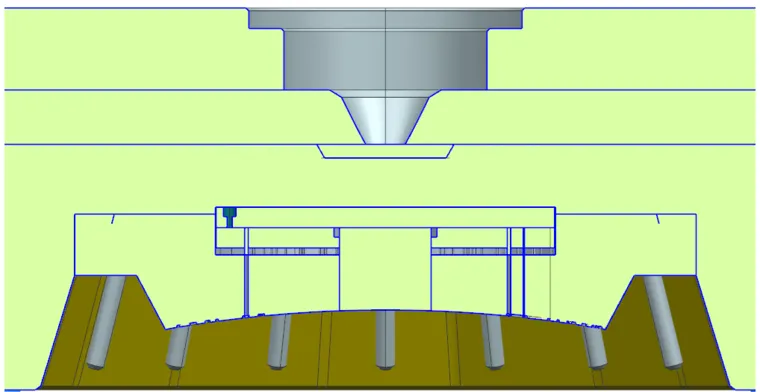

1.浇注系统采用三板模点进胶方式,需设计多个进胶口才能把鸟巢产品打饱,如下图所示:

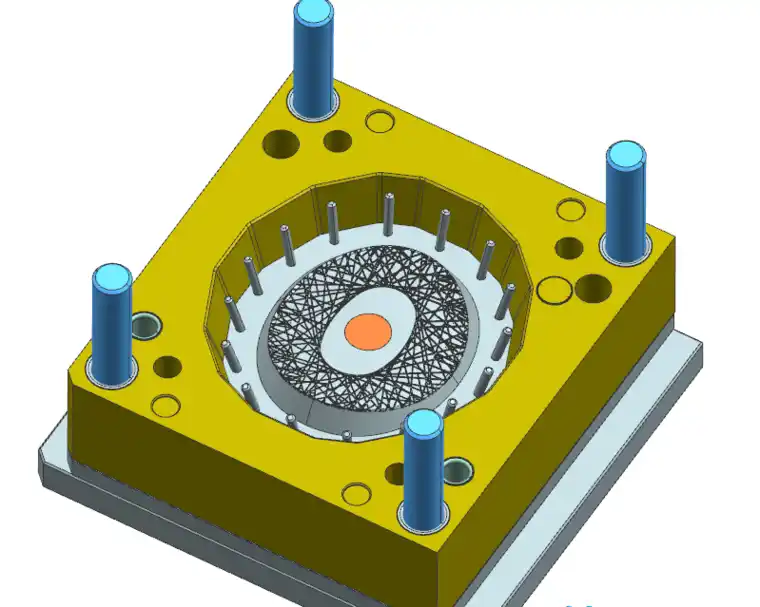

2.后模要做结构,鸟巢胶位都出前模,为了防止产品粘前模,前模需做弹顶机构,如下图所示:* o' ^

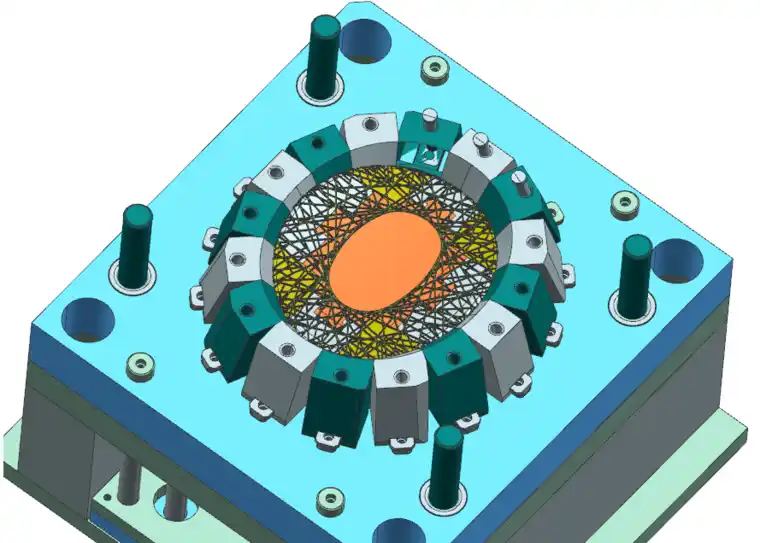

3.鸟巢四周都是倒扣,需做滑块抽倒扣,滑块出后模,如下图所示:





4.后模部分内圈也是整圈倒扣,需做整圈脱扣机构才能把产品顺利取出

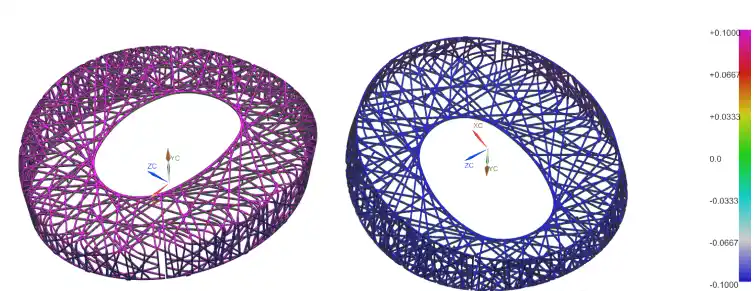

1)鸟巢内圈倒扣分析图'

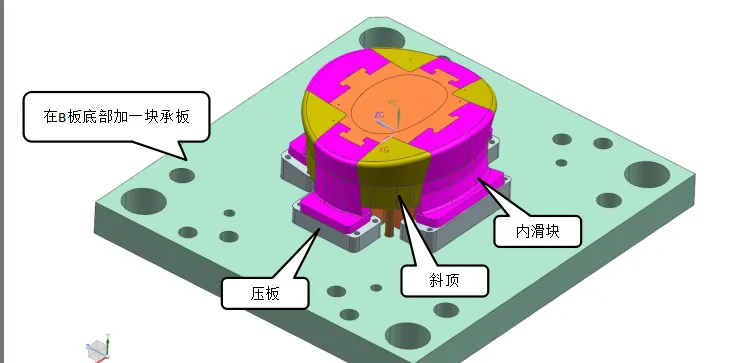

2)在B板底部加一块承板,B板与承板之间要打开,T块锁在承板上,打开后驱动粉红色的内滑块抽芯,黄色斜顶再顶出,取出产品

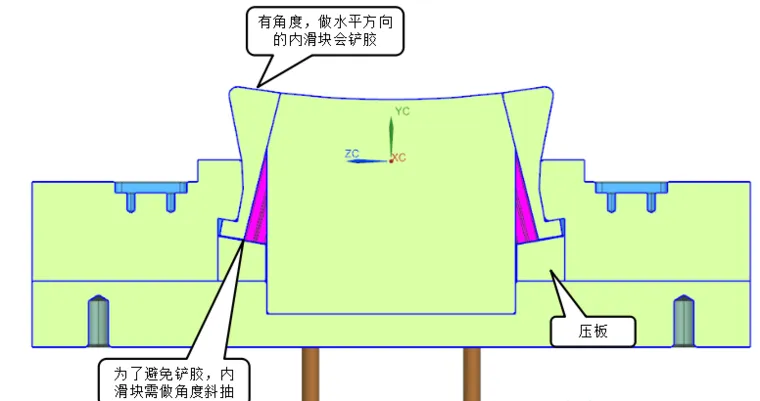

3)内滑块顶部有角度,做水平方向的内滑块会铲胶,为了避免铲胶,内滑块需做角度斜抽,如下图所示
