Meshfree直杆拉伸对比Workbench:轴向变形问题新视角

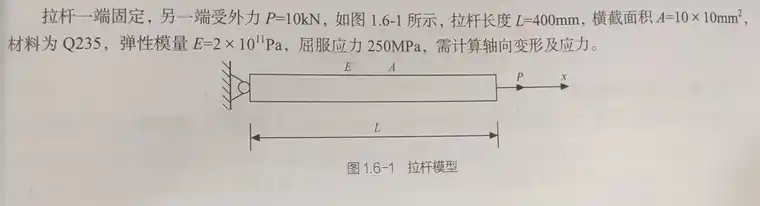

问题描述

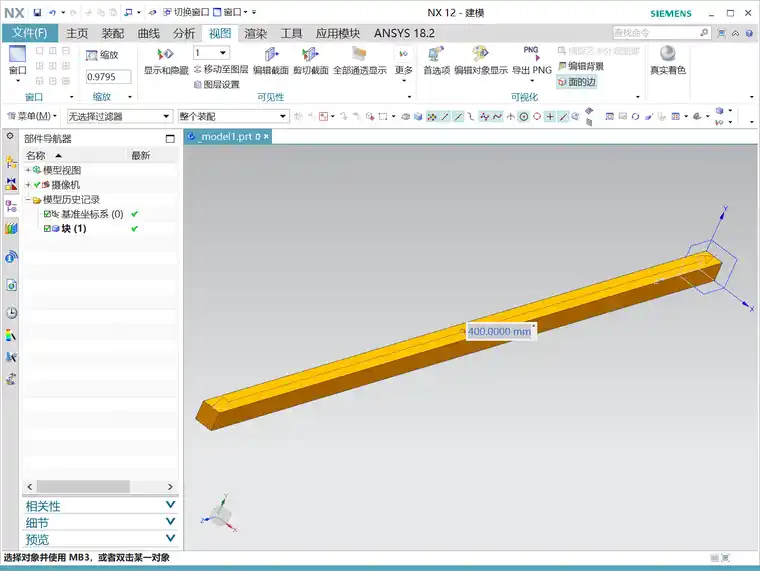

基于meshfree是对实体进行分析,workbench便不使用线体梁分析,均用ug建模

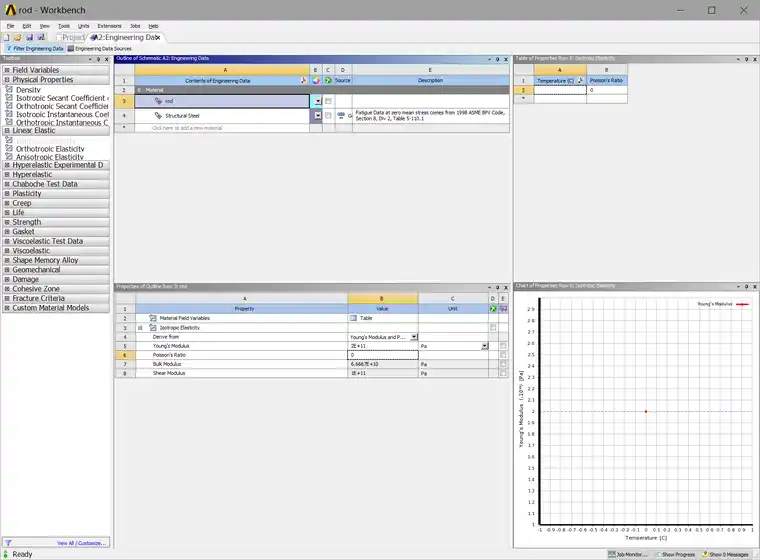

材料弹性模量2e+11Pa,泊松比0(上为workbench,下为meshfree,后同)

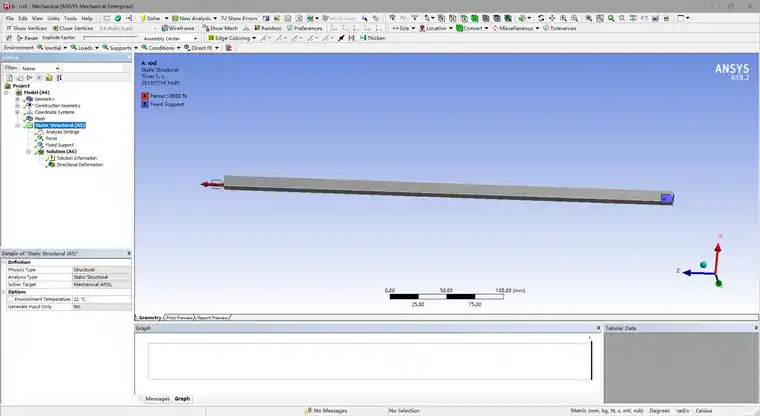

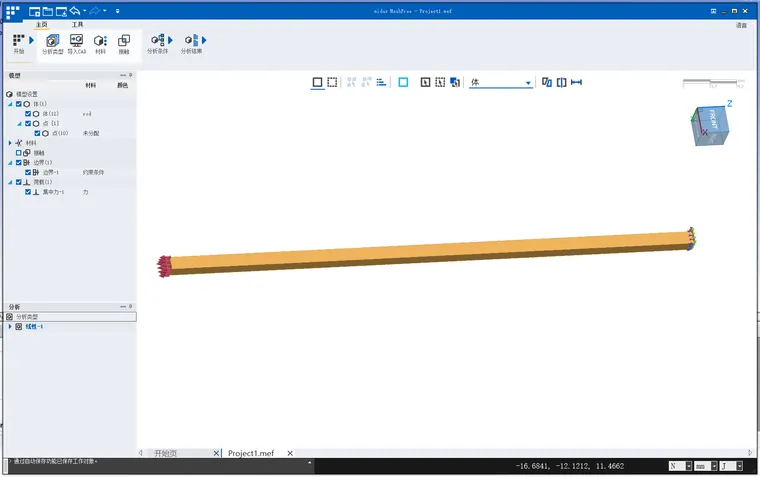

约束

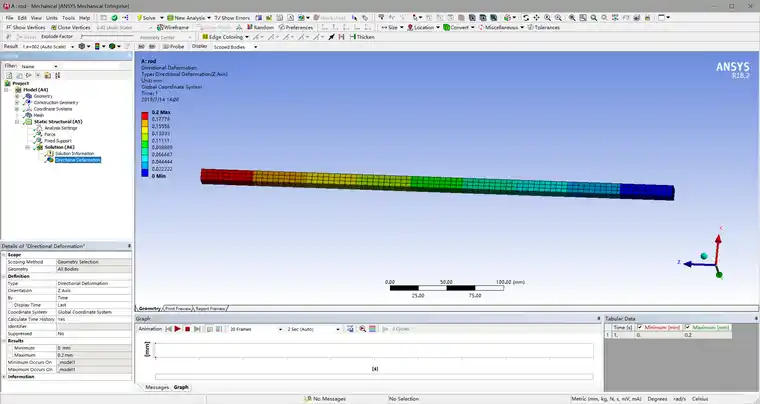

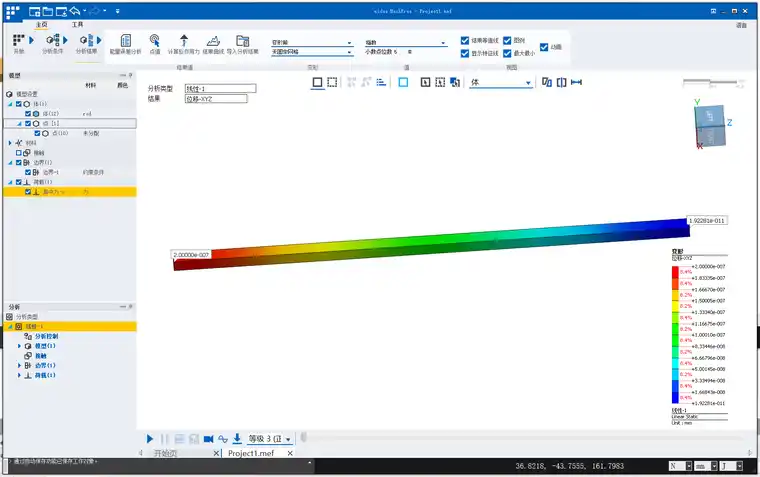

结果





结论

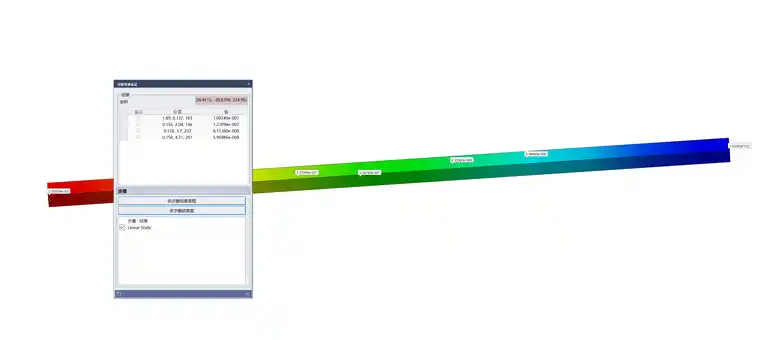

在操作方面,meshfree的操作更为简便,所有的操作都在同一界面,介于meshfree分析的实体问题,对于梁,杆等简化模型分析与workbench不好比较,在最大变形处二者答案均与理论值一样,在起始点(即最小值点)meshfree的值与理论的0不相符(由于本人学识有限不甚了解其中缘由),meshfree可以快捷的任取某一点的值也是其一大优点

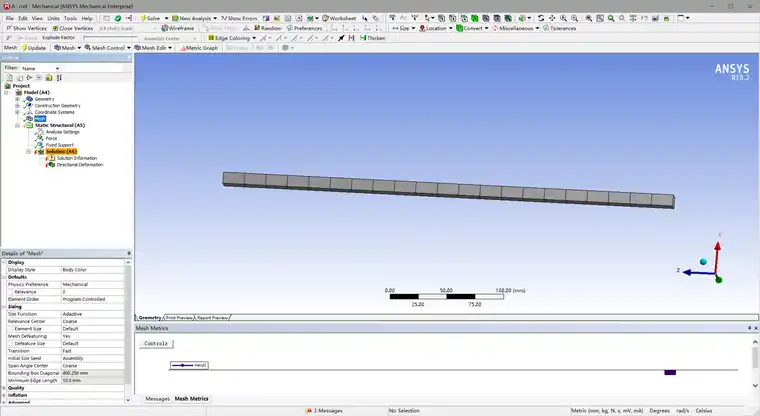

对于想学习分析的新手来说,meshfree更有优势,workbench如果对网格划分理解不够,新手就很容易出现如下问题,网格过于大而导致计算失败(当然一般人是不会犯这种错误的,仅举例)



总体来说meshfree对于设计人员进行定性分析设计来说还是十分便捷的,易于上手,对于后期的结构简化分析估计还是需要努力的(仅个人观点,如有问题请多加指教)
