网格模型迁移实战：从ICEM CFD到Virtual.Lab的无缝对接

最近在群里有朋友询问如何将ICEM CFD的网格导入Virtual.Lab，在此跟大家分享一下导入的整个过程。


1、ICEM CFD中的模型：

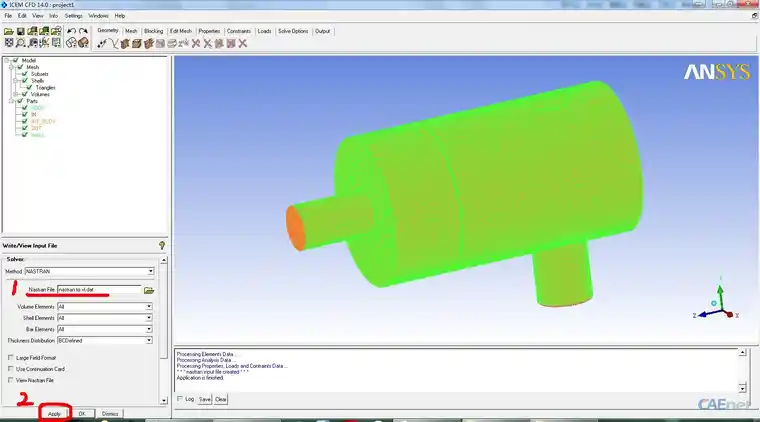

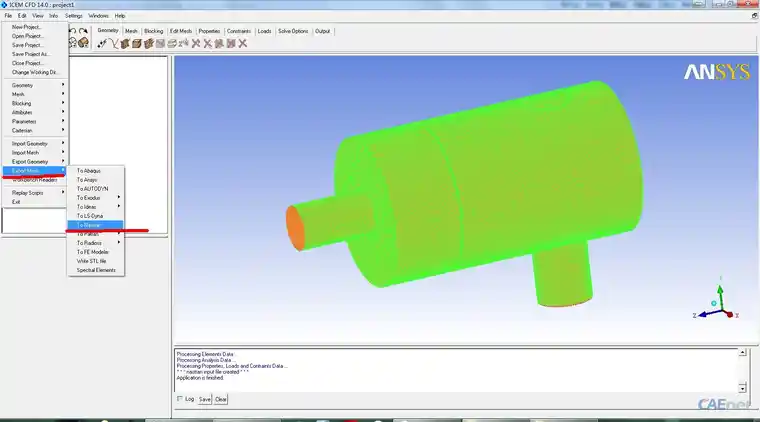

2、导出Nastran格式的网格文件（文件后缀名为dat）

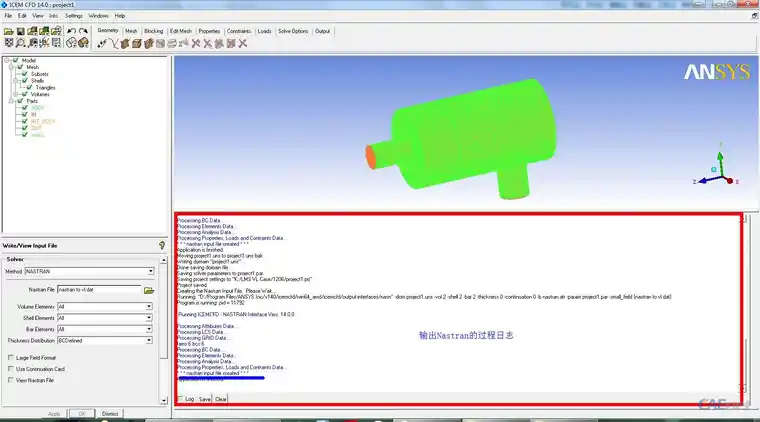

导出过程日志：

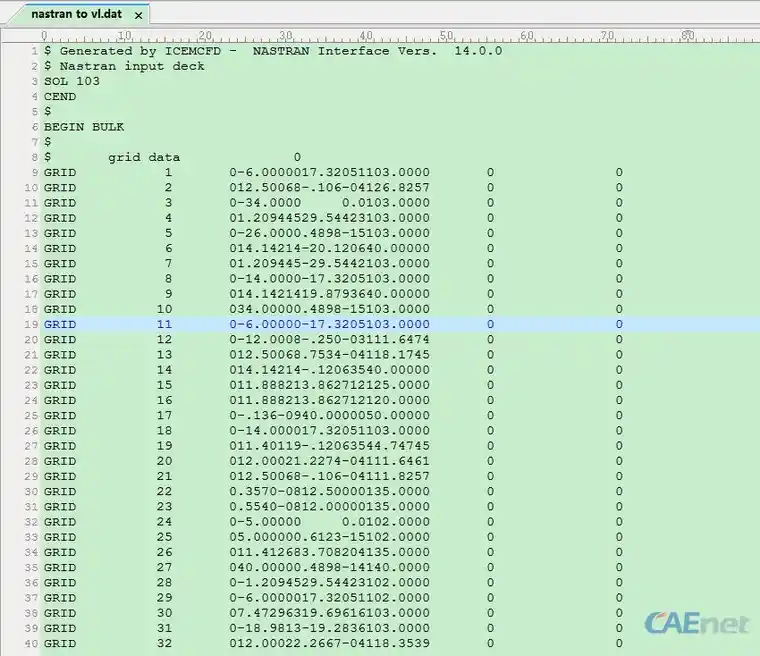

导出Dat文件内容：

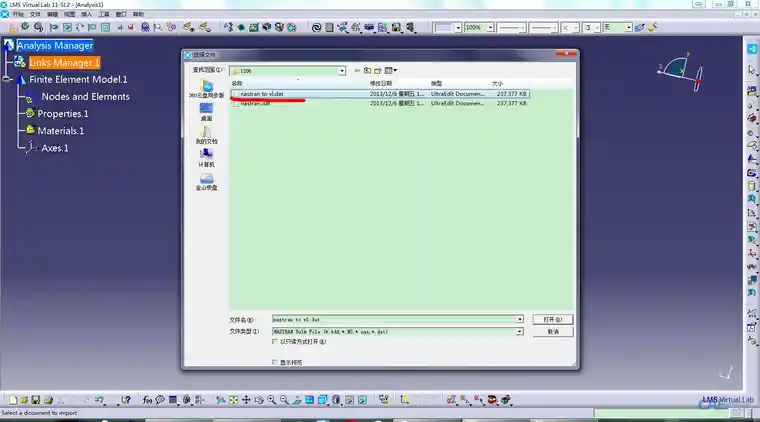

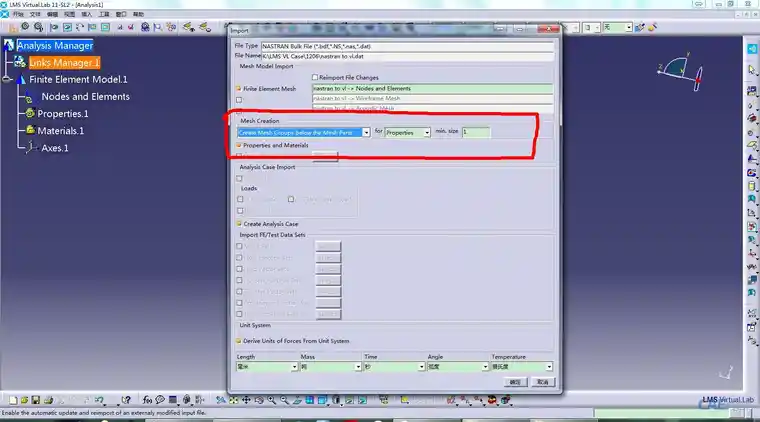

3、导入Virtual.Lab

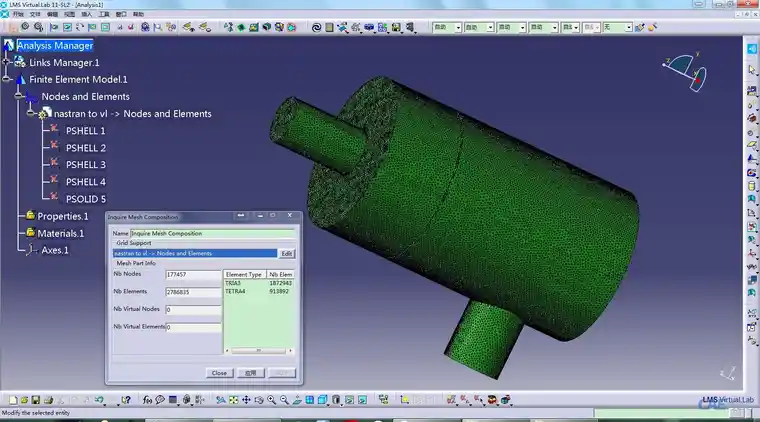

导入的网格模型
Virtual.Lab中的网格信息：1872943个Tria3单元，913892个TETRA4单元

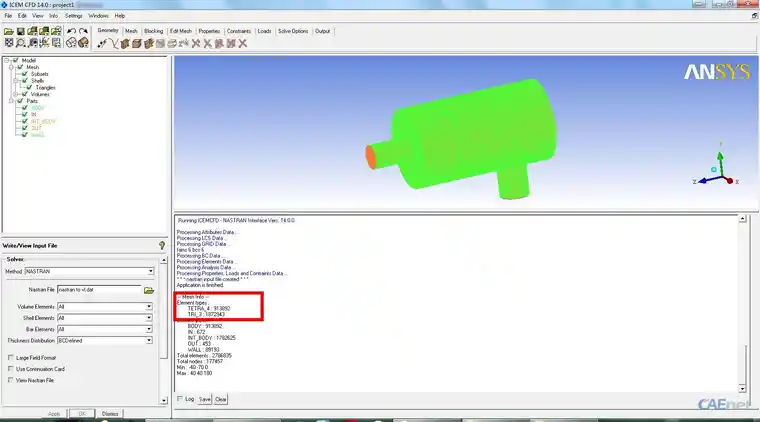

ICEM CFD中的网格信息：1872943个Tria3单元，913892个TETRA4单元
