螺栓力学全解析：基于LSDYNA的挤压模拟

本案例以一个简单的挤压仿真分析为例，介绍如何在lsdyna界面实现整个挤压仿真的前处理，在lsdyna中提交计算，hypergraph中进行后处理。

还是那句话，我们不玩虚的，玩虚的没意思！

本案例模型文件及结果文件见附件，下载的朋友请帮我投个票，谢谢！

几个关键点：如何定义弹塑性材料MAT24（材料曲线）、刚性体材料MAT20，如何定义压头与箱体的接触，如何定义箱体与刚性墙的自接触，如何定义压头的约束及加载尤其是创建压头的位移加载，如何定义控制输出螺栓剪切力及轴向力，如何定义控制输出压头挤压力输出等。。

Beam单元创建焊点单元或作为螺栓单元，通过控制输出螺栓单元受到的轴向力及剪切力，同时，也可输出压头的挤压力。

                                                                     挤压动图

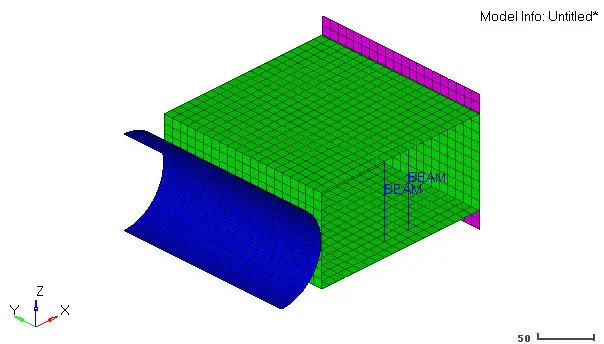

有限元模型

结果统计：

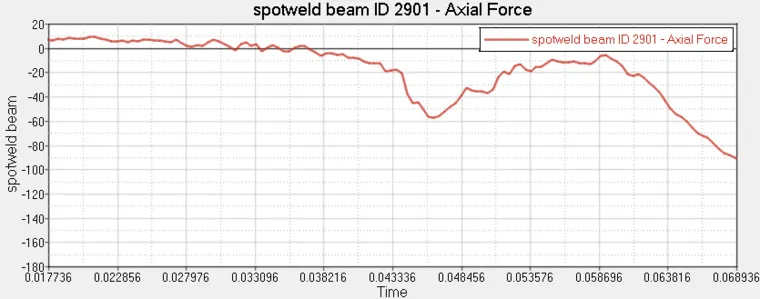

螺栓单元轴向力

螺栓单元轴向力滤波处理

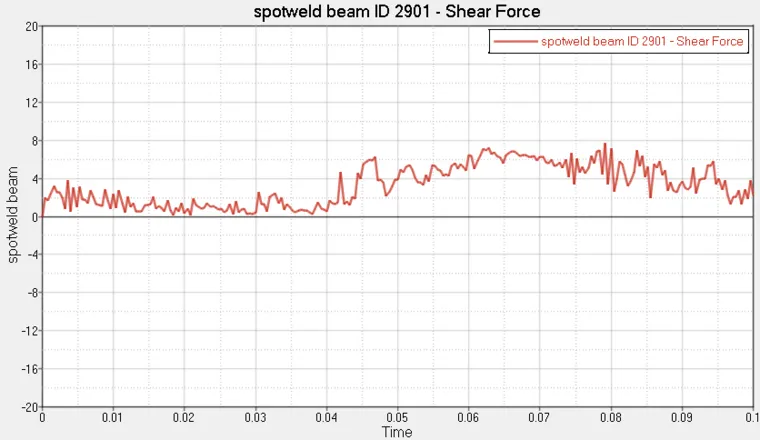

螺栓单元剪切力

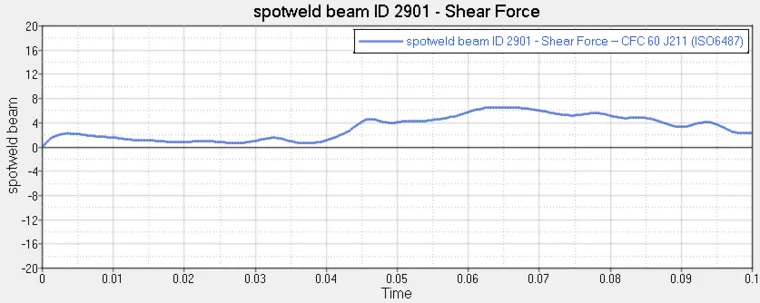

螺栓单元剪切力滤波处理

挤压力-时间曲线

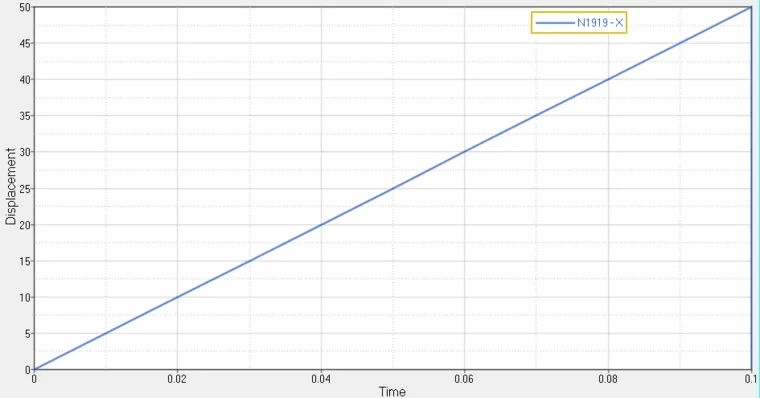

位移-时间曲线

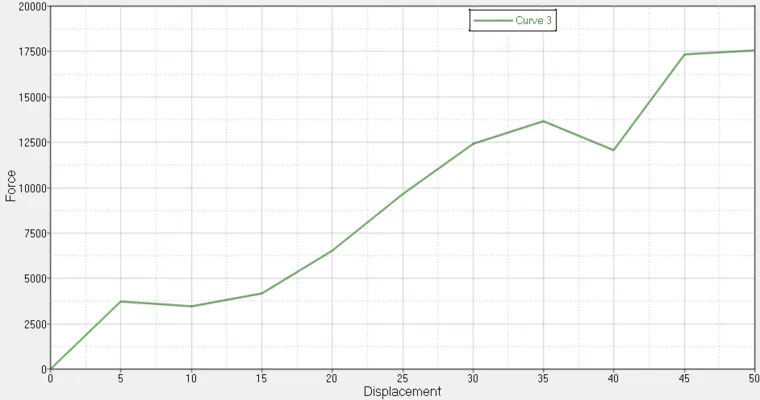

挤压力-位移曲线

1、hypergraph中打开swforc文件进行后处理；

2、Beam单元创建焊点单元或作为螺栓单元，通过Output block输出其受到的轴向力及剪切力。
