1、背景
本项目为采用LSDYNA软件模拟钢性球撞击5层复合材料靶板的模拟。复合材料近几年研究非常热,不论从国家层面还是高校等,均大力研究新材料;复合材料仿真分析,尤其是复合材料失效分析,是lsdyna的优势功能。本文详细讲解了复合材料材料角度、铺层及失效的详细控制方法。
2,几何模型
首先利用workbench的DM建立钢球及复合材料的几何模型,然后使用SPDL进行前处理,划分壳网格,并设置复合材料的层数及厚度,模型如下图所示。
3,复合材料层数、厚度及角度
复合材料层数、厚度、角度等是复合材料的重点,共5层,每层厚度均为0.1cm,角度分别为0、45、-45、0、45度,可以通过如下关键字修改:
*SECTION_SHELL
1 2 0.8333 5.0 0.0 -5.0 1
0.100 0.100 0.100 0.100 0.10
0.00 45.0 -45.0 0.00 45.0
*INTEGRATION_SHELL
5 5 1
4,复合材料本构及失效
采用22号MAT_COMPOSITE_DAMAGE复合材料本构。具体参数及失效如下:
*MAT_COMPOSITE_DAMAGE
$AOPT局部坐标系,macf材料轴是否改变,a1如果aopt=2的坐标系方向,
$# mid ro ea eb ec prba prca prcb
1,1.60,1.32,0.073,0.073,0.03,0.03,0.31
$# gab gbc gca kfail aopt macf atrack
0.056,0.056,0.056,0.0,2.0,1,0
$# xp yp zp a1 a2 a3
0,0,0,1,0,0
$# v1 v2 v3 d1 d2 d3 beta
0,0,0,0,0,0,0
$# sc xt yt yc alph sn syz szx
7.9E-4,4.9E-2,4.8E-4,2E-3,0,0,0,0
*mat_add_erosion
1
$最大主应变和剪切应变失效
0,0,0,0.3,0.9
球为刚体rigid。
*MAT_RIGID
2 7.80 2.10 0.300000 0.0 0.0 0.0
1.00 4.00 7.00
$
5,有限元网格

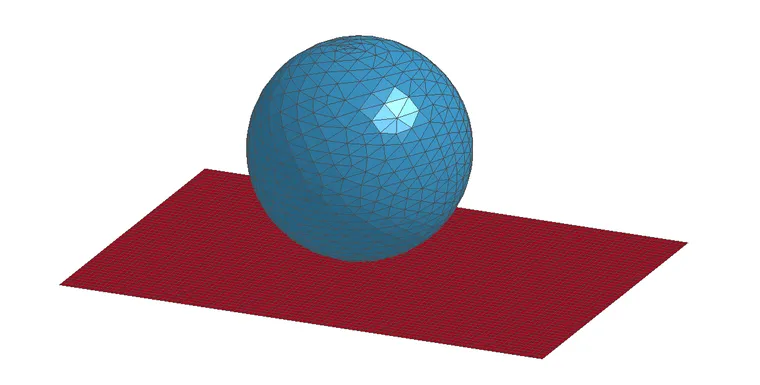

均采用lagrange算法。网格如下:
6,接触建立
球与复合材料间定义侵蚀接触。
*CONTACT_ERODING_SURFACE_TO_SURFACE
1 2 3 3 0 0 0 0
0.000 0.000 0.000 0.000 0.000 0 0.000 0.1000E+08
1.000 1.000 0.000 0.000 1.000 1.000 1.000 1.000
0 1 0
7,边界及载荷
复合材料四周固定,球施加初始速度200m/s。
*INITIAL_VELOCITY
2 0 0
0.000 0.000 -.2000E-01 0.000 0.000 0.000
8,求解设置
计算时间,50us,时间步因采用0.9
*CON*T*ROL_TIMESTEP
0.0000 0.9000 0 0.00 0.00
*CON*TROL_TERMINATION
50.0 0 0.00000 0.00000 0.00000
9,求解

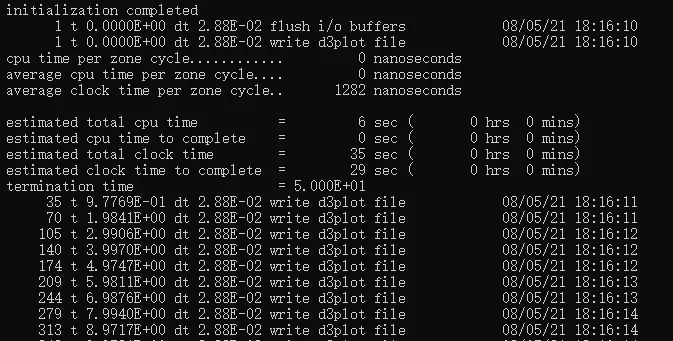

6核cpu求解时间1MIN。
10,结果分析

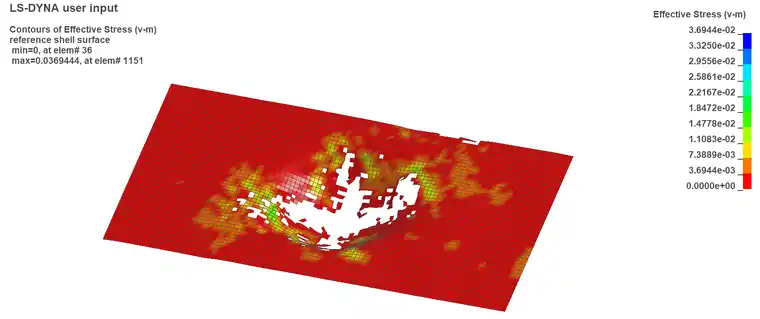

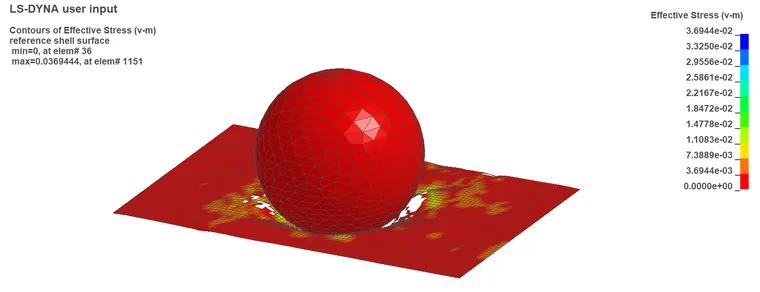

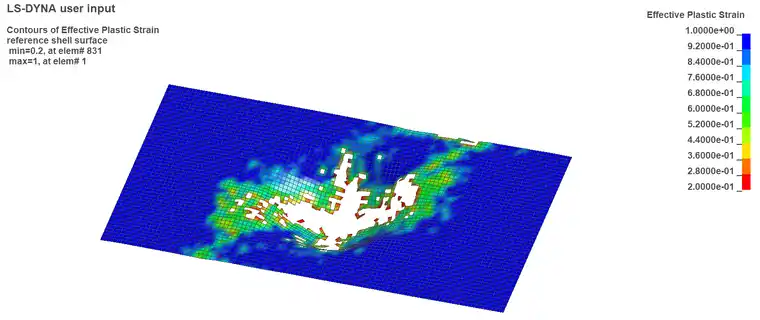

通过计算,复合材料失效如下图所示:
通过本文研究,明确了复合材料建模、侵蚀仿真等的方法及技巧,可供复合材料行业提供参考。
