三维射流成型新境界:基于LSDYNA的模拟探索


1,项目描述

在军工领域中,射流及破甲弹等应用较多,对装甲目标的毁伤效果强。


破甲弹 HEAT(High-Explosive Anti-Tank)破甲弹又称空心装药破甲弹,是以聚能装药爆炸后形成的金属射流穿透装甲的炸弹。也称聚能装药破甲弹,是反坦克的主要弹种之一。


破甲弹穿透装甲的方式是通过化学能弹来完成的,HEAT弹战斗部的金属壳体可以在发射后,通过锥形装药的聚能原理将高温高压的金属射流聚焦成一条线,使得内部压力集中于一点并穿透敌方装甲,已达到杀伤敌方坦克内部乘员、破坏武器装备的效果。

理论上破甲弹可以击穿五倍于自身金属垫口径的均质装甲。破甲弹是基于门罗效应开发的化学能反装甲弹种,将锥型中空的装药 (常见药型还有半球型、喇叭型等) 在距离装甲板一定高度的位置起爆,以聚焦的高温高速射流击穿装甲板并对人员器材进行杀伤,因此也常称为锥型装药、成型装药、中空装药、聚能装药。

通过合理设计装药形状和炸高(理论上的理想炸高为直径五倍)并加装金属药型罩,现代破甲弹的静破甲深度通常可达药型罩直径的五倍以上,破深随药型罩直径增大有所提高,但药型罩直径大于150mm时破深提高不明显。


现代一些破深超过1000mm的反坦克导弹应用的是串联破甲战斗部,对爆炸反应装甲有较好效果。

对于破甲弹的2D模拟市场上较多,但是对于3D三维模拟,由于难度较大,对LSDYNA软件的应用技术和能力提出一定的要求,本文正对三维射流破甲弹的成型进行讲解。




2,几何模型

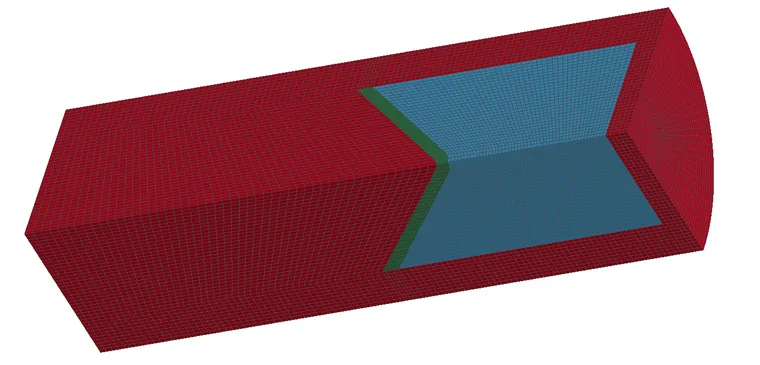

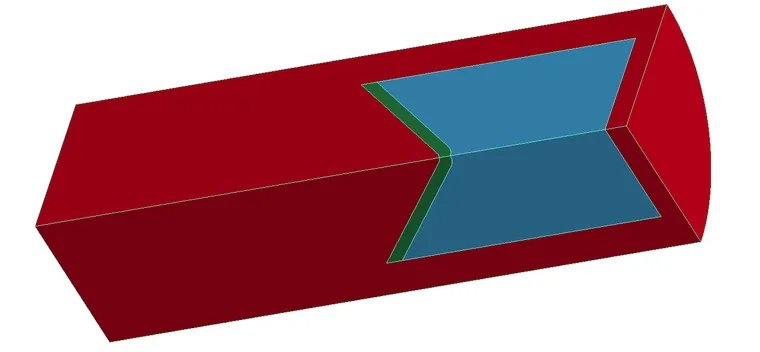

几何模型包括空气、B炸药、铜射流。首先利用workbench的dm模块建立空气、B炸药、铜射流的几何模型,注意的是三个模型要放入一个part下,以保证他们之间可以形成共节点的有限元模型。模型如下图所示,采用1/4模型。



3,材料

空气采用null本构及GRUNEISEN状态方程。铜射流采用MAT_JOHNSON_COOK本构,炸药采用MAT_HIGH_EXPLOSIVE_BURN本构及jwl状态方程。

对于三维射流,铜射流材料本构的参数极为重要,具体的材料本构参数如下:

*MAT_HIGH_EXPLOSIVE_BURN

2,1.63,0.693,0.270,0.000E+00

*EOS_JWL

2,3.71,7.430E-02,4.15,0.950,0.300,7.000E-02,1.00

$

*MAT_NULL

        1 0.125E-02  0.00      0.00      0.00      0.00      0.00      0.00

*EOS_GRUNEISEN

        1 0.344E-01  0.00      0.00      0.00      1.40      0.00      0.00

 0.00

*MAT_JOHNSON_COOK

        3  8.96     0.477

0.900E-03 0.292E-02 0.310     0.250E-01  1.09     0.136E+04  293.     0.100E-05

0.380E-05  0.00      0.00      0.00      0.00      0.00      0.00      0.00

 0.00

$

*EOS_GRUNEISEN

        3 0.394      1.49      0.00      0.00      1.99      0.00      0.00

 0.00



4,有限元网格

在workbench下划分网格,网格尺寸为0.5mm。网格数50万以上。需要注意的是必须采用全六面体网格,否则会计算失败。




5,单位制选择cm-g-us,并输出k文件



6,修改k文件并定义流体多物质组,具体关键字如下:

*SECTION_SOLID

        1        11

*SECTION_SOLID

        2        11

*SECTION_SOLID

        3        11

*ALE_MULTI-MATERIAL_GROUP

       1          1

       2          1

       3          1

*CON*T*ROL_ALE

        2         1         2-1.0000000 0.0000000 0.0000000 0.0000000

0.0000000 0.0000000 0.0000000



7,计算条件

采用500us计算时长。

*CON*T*ROL_TERMINATION

 500.             0   0.00000   0.00000   0.00000



8,求解

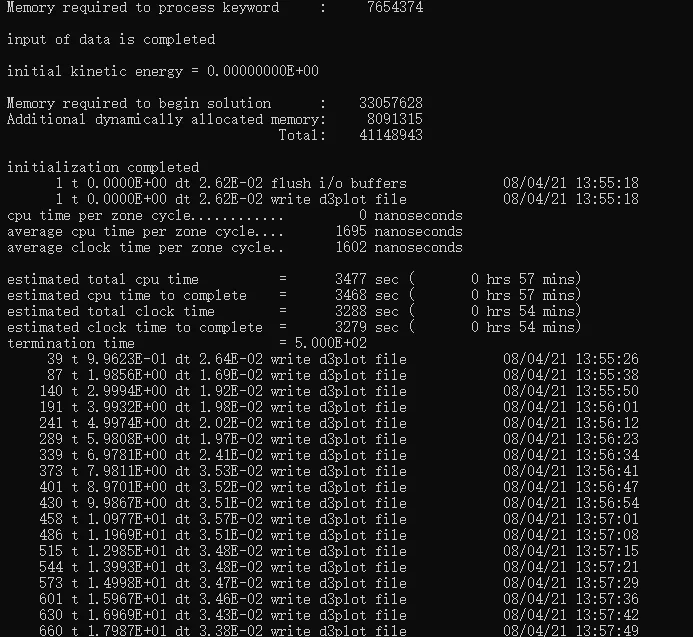

求解过程如下,6核cpu计算时间需要54min。


9,结果分析

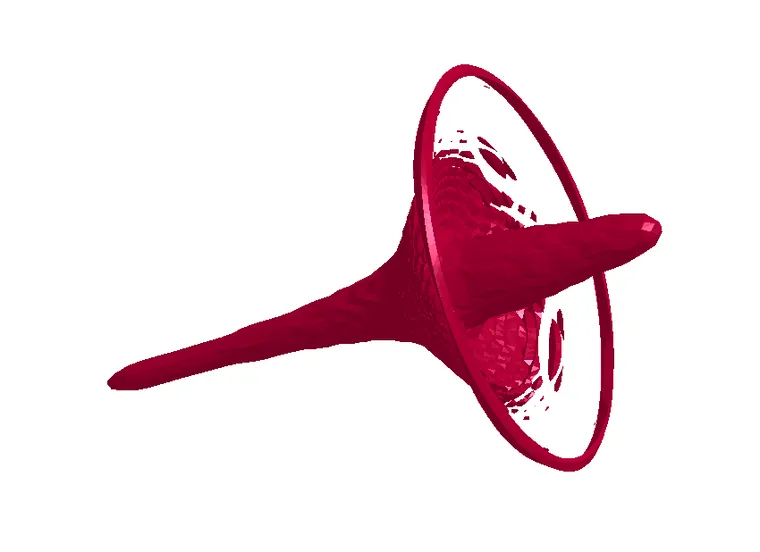

通过计算,射流成型效果较好,成型如下图所示。
