绳索舞动模拟：LSDYNA动态仿真新领域

CABLE单元可以用来模拟拉索和电缆等中等至极细的以轴力为主的结构，广泛地应用于海洋平台、建筑和机械行业。

与其他线体单元相比，CABLE 能实现良好的网格收敛性和较粗单元下良好的计算精度。

lsdyna中，常用beam类型有1、2、3、6四种

1.ELFORM=1， Hughes-Liu integrated beam，积分梁：

用来模拟考虑应力结果的良，如汽车底盐中的长螺栓。

2.ELFORM=2， Belytschko-Schwer resultant beam，合力梁

只计算节点处的力和力矩，设有应力计算。

3.ELFORM=3， Truss， 杆.

只能承受轴向载荷（拉或压），不能承受弯曲载荷。经常用来模拟二力杆结构。

4.ELFORM=6， Discrete beam，离散梁/Cable。

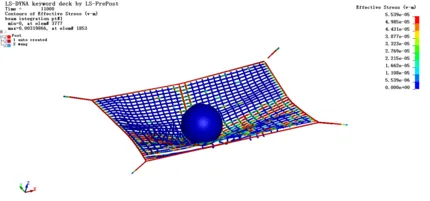

节点有6个自由度，可以模拟绳索。仿真中，绳索材料使用71号材料 MAT_CABLE_DISCRETE_BEAM使用beam算法的ELFORM=1时，效果如下：

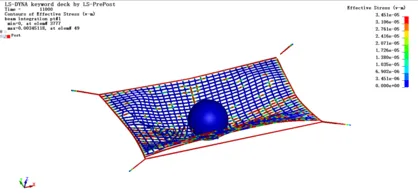

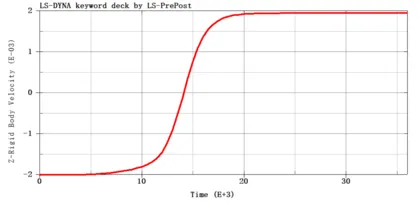

使用beam算法的ELFORM=6时，效果如下：
