聚能射流成型的奥秘解析

Keywords:金属药型罩,聚能射流,自适应细化网格,小型重启动

Tools: LS-PrePost , LS-DYNA SMP



用自适应细化网格方法可以较好的模拟聚能射流成型过程。参数设置适当,可有效解决金属射流大变形过程中出现的单元畸变问题。只需对药型罩part采用自适应关键字。在射流成型后,采用小型重启动方法删除单元畸变过大的炸药part,再继续后续计算。

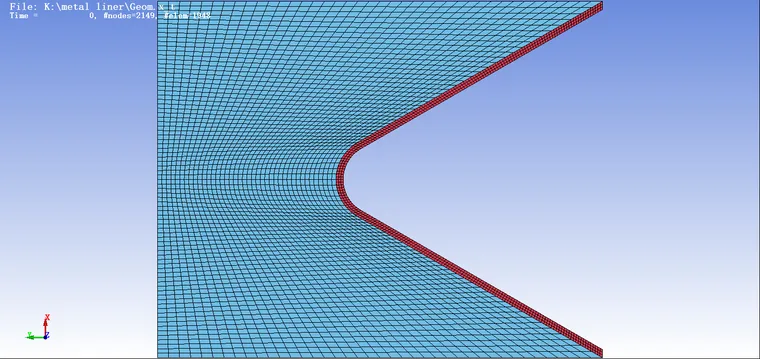

NO.17 聚能射流成型的图1

有限元模型

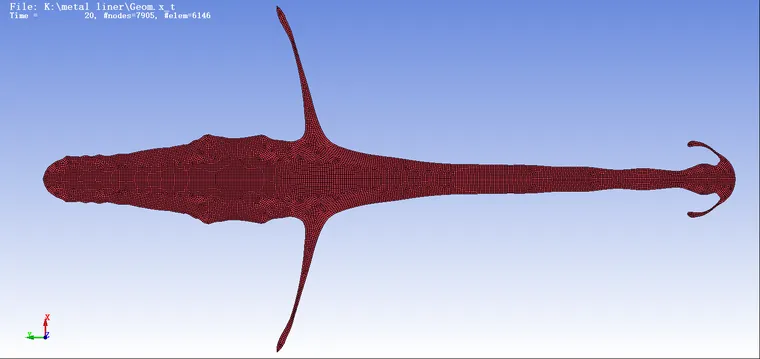

NO.17 聚能射流成型的图2

聚能射流



NO.17 聚能射流成型的图3

聚能射流成型过程(速度云图)



NO.17 聚能射流成型的图4

自适应网格细化过程
