Moldex3D树脂转注成型模块模流分析实战

树脂转注成型概论

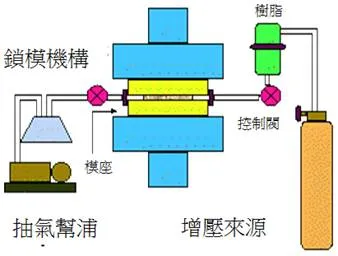

树脂转注成型（Resin Transfer Molding，RTM）是利用FRP(纤维补强材料)制造方法的其中一种。FRP是一种由高分子基材通过纤维补强的复合材料；FRP产品因为其高强度和刚度已被广泛用于航空器和汽车。在树脂转注成型的基本制程为：纤维布首先被放入模穴，接着将热固性树脂注入到模穴中。

树脂转注成型制程最大的挑战是选择入口和通风位置，以避免流动不平衡。纤维布内非等向性之渗透率和流体黏度会随时间增加，而藉由3D模拟工具可以更准确地预测树脂的充填行为。Moldex3D的树脂转注成型模块可以辅助用户在产品设计前期（试模和模具制造前）修改及优化成型或设计。


Moldex3D树脂转注成型模块功能介绍

Moldex3D的树脂转注成型模块（RTM）支持树脂产品的制程仿真。在设计与3D模拟方面，通过充填/熟化的分析，用户可以更容易评估决定适合的生产条件。此外，树脂转注成型模块提供智能化的精灵工具和后处理器，能够协助早期缺陷诊断和设计修改。

注：Moldex3D的RTM仅支持实体网格。

1. 模型建构 (Model Preparation)

建立复数迭层模型

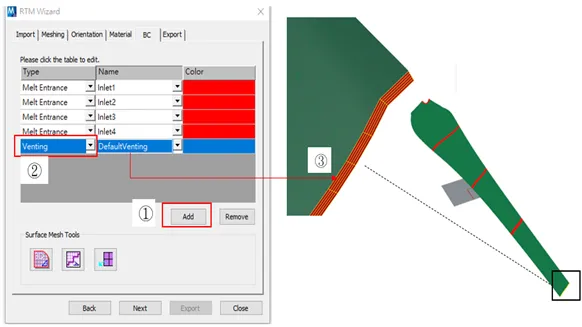

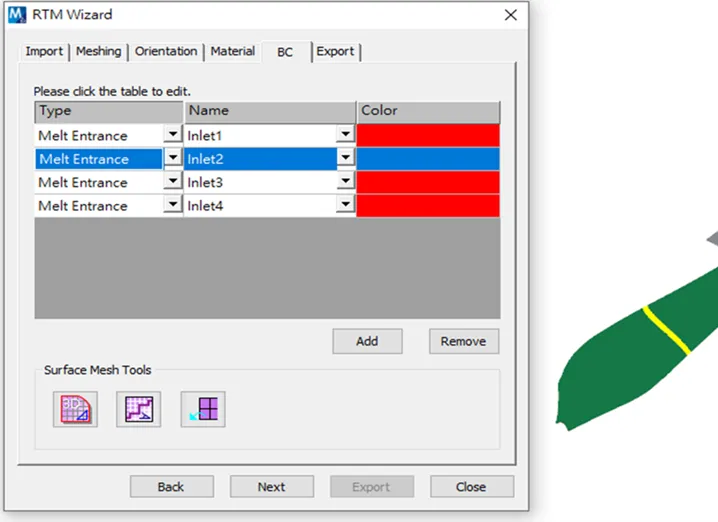

为了准备好RTM仿真需要的模型且包含了复数迭层和各自不同的纤维布排向，在Moldex3D Mesh (Rhino) 中点击RTM Wizard 来开始。RTM Wizard (RTM精灵) 提供了互动型的整合功能，用户可在此预备好模型对象、网格、纤维布排向和边界条件(BC)，在输出成MFE檔供RTM模拟。操作流程及不同页签提供的功能将在以下一一简述：

Import：汇入几何文件或网格模型(支持Moldex3D、LS-DYNA)。如同此页，RTM Wizard 的各页签均会提供Check Tools 来让使用者确认自由边及干涉的问题。

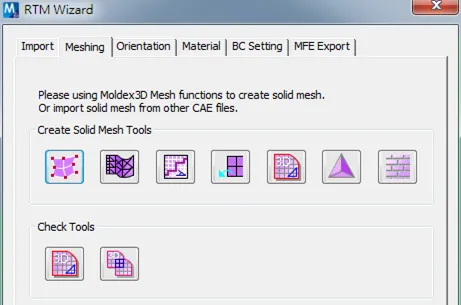

Meshing：此页签提供产生网格模型的工具，包含了撒点、表面网格生成、切割表面网格(可用角度或选择两种方法)、检查自由边与实体网格生成(Tetra and Prism)。完成后再使用Check Tools 检查自由边及干涉非常的重要。

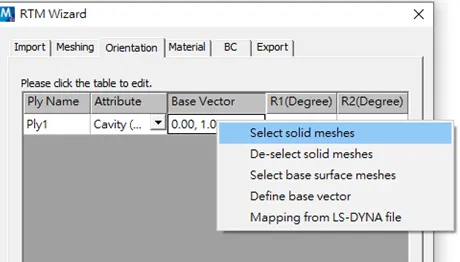

Orientation：点击 Add 并选择目标实体网格来指定纤维布排向，然后在接口中编辑迭层名称、属性、基本方向及主轴(R1 & R2)。右键点击现存迭层项目可以重新指定实体网格或移除纤维布设定。设定好的纤维布排向在之后的分析中会和熔胶及迭层的材料性质来定义产品的总体机械性质。


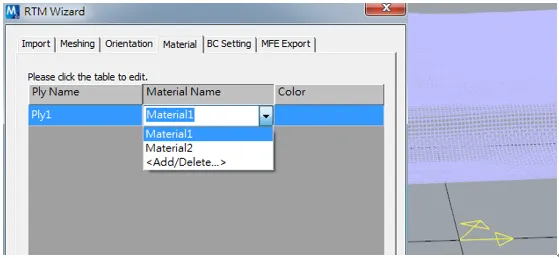

纤维布排向设定 Fiber Mat Orientation Setting

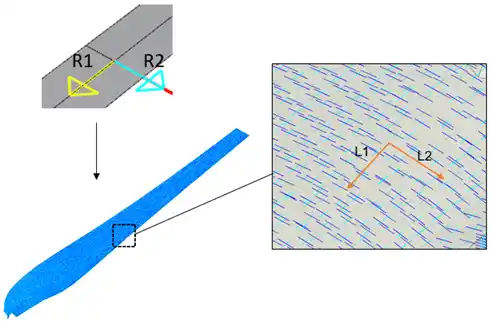

在树脂转注成型分析中，纤维布在模穴里铺覆后的纤维排向对流动波前和纤维布的状况有很大的影响。 Moldex3D的设计可以帮助用户设置纤维布沿着模穴几何的方向。原始纤维布的排向是由主轴（R1），径向（R2），相关之渗透率（K11，K22，K33），和孔隙度所定义而成。从主轴（L1）中和第二主轴（L2）利用投影方式计算纤维布在模穴里铺覆后的排向和性质。
